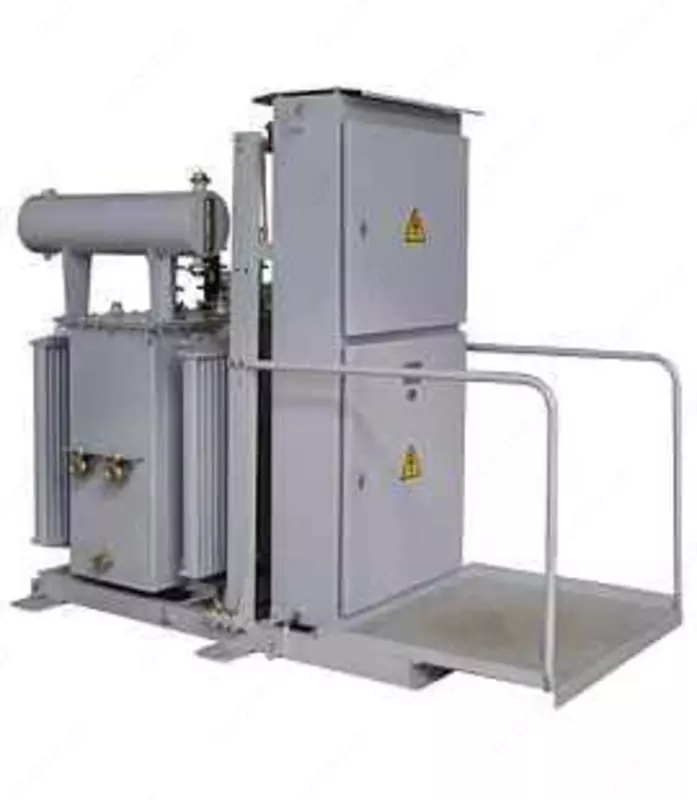

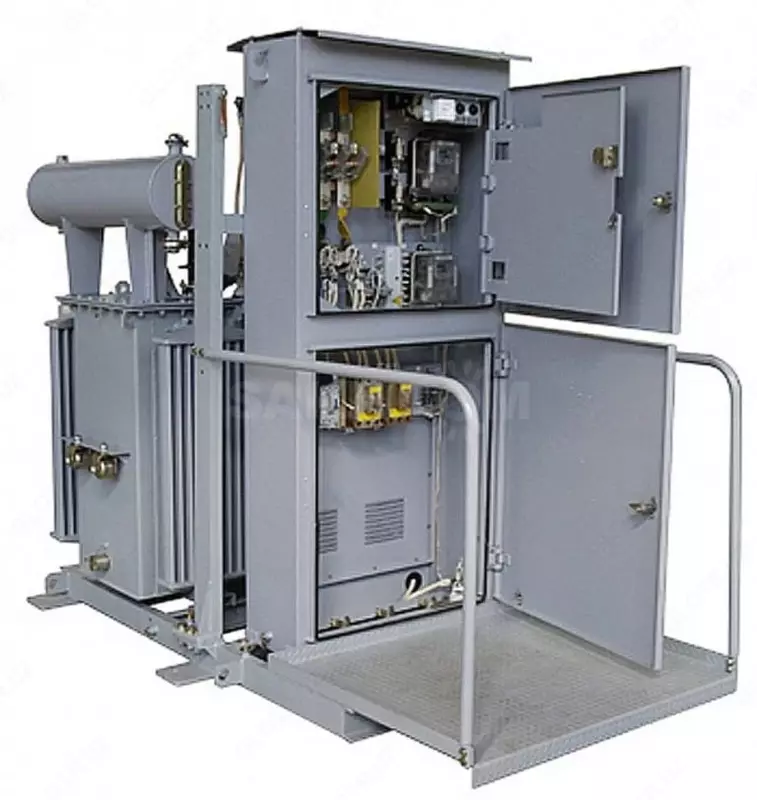

To'liq podstansiya (temir yo'l) KTPZh 25/27,5/0,4 (Transformatorsiz)

Ishonchli TMG tipidagi transformatorlarga asoslangan KTPZh seriyali elektr podstansiyasi temir yo'l ob'ektlarini elektr energiyasi bilan ta'minlash uchun mo'ljallangan.

O'ziga xos xususiyatlar:

Paketli transformator podstansiyalariga yuqori voltli havo kiritish

Chiqish liniyalarining kabel chiqishlari

AC quvvatni qabul qilish 6 va 10 kV

O'chirish to'xtatuvchilari 0,4 kV chiqadigan oziqlantiruvchilarga o'rnatiladi

Ishlash harorati -45 dan +45 ° C gacha.

Elektr ta'minotining ishonchliligi: III toifa

KTPZh afzalliklari:

O'rnatish joyida tez o'rnatish / demontaj qilish va ishga tushirish.

Germetik muhrlangan dizayndagi TMG seriyali transformatorlarning ishonchli dizayni

KTPZh seriyali podstansiyalar quyidagi dizaynlarda ishlab chiqariladi:

Mast turi

Ushbu podstansiyalar 6 (10) va 27 kV kuchlanishlarda 1,25 dan 10 kVA gacha quvvatni amalga oshiradi.

Ular tayanchlarga o'rnatiladi va temir yo'llardagi signalizatsiya tizimlarini, markazlashtirish va avtomatik blokirovkalarni, yoritishni va boshqa kam quvvatli iste'molchilarni energiya bilan ta'minlash uchun ishlatiladi.

T-shaklidagi temir yo'l tokchalariga o'rnatish bilan

Bunday podstansiyalar 25 dan 400 kVA gacha quvvatga ega ishlab chiqariladi va yuqori energiya iste'moli bo'lgan iste'molchilarni energiya bilan ta'minlash uchun ishlatiladi: sidinglar, to'xtash joylari, yo'l binolari. T shaklidagi PTS uchun maxsus platformalar va beton asoslarni o'rnatish talab qilinmaydi.

Funktsional xususiyatlar

Elektr va mexanik blokirovkalar tufayli KTPZh tipidagi podstansiyalarning xavfsiz ishlashi

Sigortalar bilan kalitlar o'rniga chiquvchi liniyalarda avtomatik kalitlar.

Elektr energiyasini iste'mol qilishni hisobga olish uchun hisoblagich o'rnatishning qo'shimcha imkoniyati.

Atmosfera yuklanishidan, haddan tashqari kuchlanishdan, qisqa tutashuvdan himoya qilish.

KTPZH belgilari:

K - to'liq

T - transformator

P - podstansiya

J - temir yo'l

Asosiy texnik xususiyatlar:

Ko'rinish - podstansiya

Turi - to'liq transformator

Maqsad - temir yo'l ob'ektlarini elektr energiyasi bilan ta'minlash

Seriya - KTPZH

Nominal quvvat, kVA - 25

HV tomonida nominal kuchlanish, kV - 27,5

LV tomonida nominal kuchlanish, kV - 0,4

Transformatorlar soni - transformatorsiz (bitta transformator)

O'rnatish usuli - Statsionar emas

Yuqori kuchlanishli kirish turi (HV) - Kabel

LV tomonidagi chiqish - havo, kabel

Past tomondagi transformator neytral turi (LV) - Qattiq tuproqli

Normativ hujjatlar - GOST 14695-80, PEU

Kompensatsiya moslamasi - Yo'q

Ishga tushirish - Ha

Olchamlari LxDxH (mm) - 1700 x 2900 x 3100

Ishlab chiqaruvchidan kafolat muddati - 3 yil
