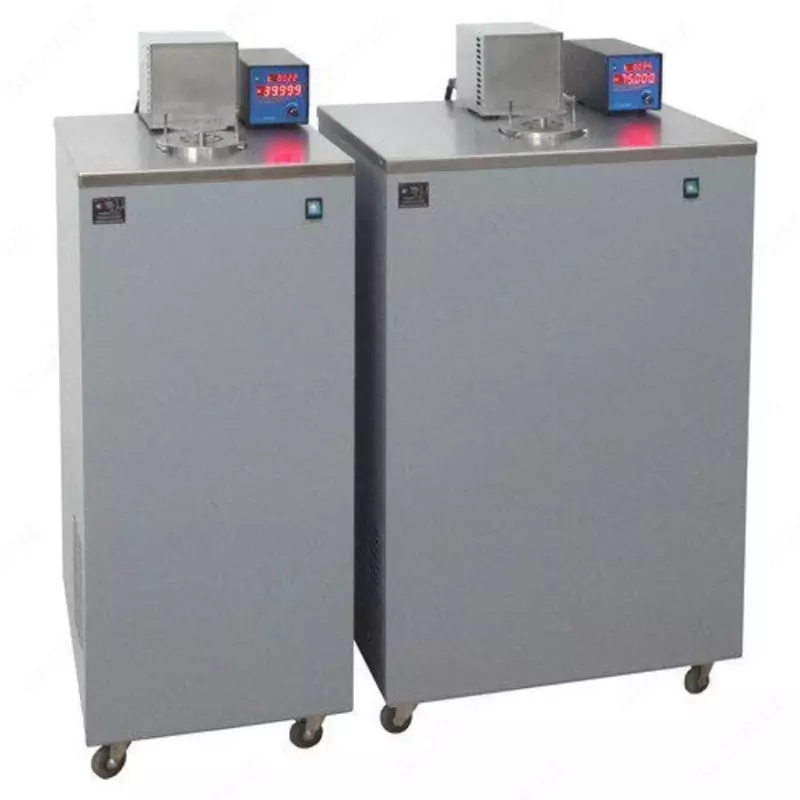

ТПП-1 — термостат переливной прецизионный

Назначение термостата переливного прецизионного ТПП-1:

• Поверка и калибровка:
  • термопреобразователей сопротивления (ТС);
  • термоэлектрических преобразователей (ТП);
  • жидкостных стеклянных термометров;
  • комплектов разностных термометров сопротивления для теплосчетчиков, в том числе с небольшой (20 мм) погружаемой частью;
  • эталонных (2-го и 3-го разрядов) термометров сопротивления;
  • равноделенных жидкостных стеклянных термометров;
  • манометрических термометров;
• Реализация реперных точек международной температурной шкалы МТШ-90.

Особенности термостата переливного прецизионного ТПП-1:

• Высокая стабильность поддержания температуры;
• Малые температурные градиенты;
• Большая максимальная глубина погружения датчика;
• Малая минимальная глубина погружения датчика;
• Отсутствие волн на поверхности теплоносителя;
• Произвольная форма поверяемых датчиков;
• Малый объем жидкости;
• Высокая производительность;
• Поверхность теплоносителя выше поверхности стола термостата;
• Выносной регулятор температуры.

Описание термостата переливного прецизионного ТПП-1:

Жидкостные переливные термостаты (криостаты) серии ТПП-1 предназначены для воспроизведения температур в диапазоне -75… +300°С. Совместно с образцовым термометром сопротивления ТСПВ и прецизионным измерителем температуры МИТ 8 образуют универсальную систему для поверки термопреобразователей сопротивления (ТС), термоэлектрических преобразователей (ТП), манометрических термометров, жидкостных стеклянных термометров и комплектов разностных термометров для теплосчетчиков. Высокие метрологические характеристики позволяют использовать термостаты серии ТПП-1 (при условии использования металлического выравнивающего блока) для поверки и калибровки эталонных (2-го и 3-го разрядов) термопреобразователей сопротивления и равноделенных жидкостных стеклянных термометров с ценой деления 0,01°С. Важной особенностью термостатов ТПП-1 является высокие (нормированные) метрологические характеристики в приповерхностном слое, что позволяет поверять ТС с небольшой погружаемой частью. Конструкция ТПП-1 позволяет применять его в качестве термостата для ампул реперных точек международной температурной шкалы МТШ-90: тройной точки ртути (-38.83440°С), тройной точки воды (0.01000°С), точки плавления галлия (29.76460°С), точки затвердевания индия (156.5985°С) и точки затвердевания олова (231.9280°С).

Выпускаются четыре модификации термостата ТПП-1:

• ТПП-1.0 с диапазоном воспроизводимых температур +35… +300°С;
• ТПП-1.1 с диапазоном воспроизводимых температур -40… +100°С;
• ТПП-1.2 с диапазоном воспроизводимых температур -60… +100°С;
• ТПП-1.3 с диапазоном воспроизводимых температур -75… +100°С.

В качестве теплоносителя, в зависимости от воспроизводимых температур, используются: этиловый спирт (-75… +5°С), дистиллированная вода (+5… +80°С) и кремнийорганическая жидкость марки ПФМС-4 (+80… +300°С). В диапазоне температур +80… +250°С допускается использование полиметилсилоксановой жидкости марки ПМС 100.

Термостат состоит из переливной ванны, перемешивающего устройства, прецизионного регулятора температуры РТП-8.1 и холодильного агрегата (ТПП-1.1, ТПП-1.2, ТПП-1.3). Для удобства пользователей и повышения надежности регулятор температуры сделан выносным (на длинном кабеле), что позволяет избежать контакта регулятора с теплоносителем. Установка температуры осуществляется на регуляторе при помощи ручки управления. Дискретность задания температуры регулирования – 0.01°С. Текущая температура отображается на светодиодном дисплее либо на компьютере через последовательный интерфейс RS-232C. Программное обеспечение позволяет калибровать термостат для точного воспроизведения заданной температуры.

Рис.1. Графики хода температуры в термостате в зависимости от времени

Рис.2. Графики хода температуры в термостате в зависимости от времени

Технические характеристики термостата переливного прецизионного ТПП-1:

* В зависимости от воспроизводимой температуры.
