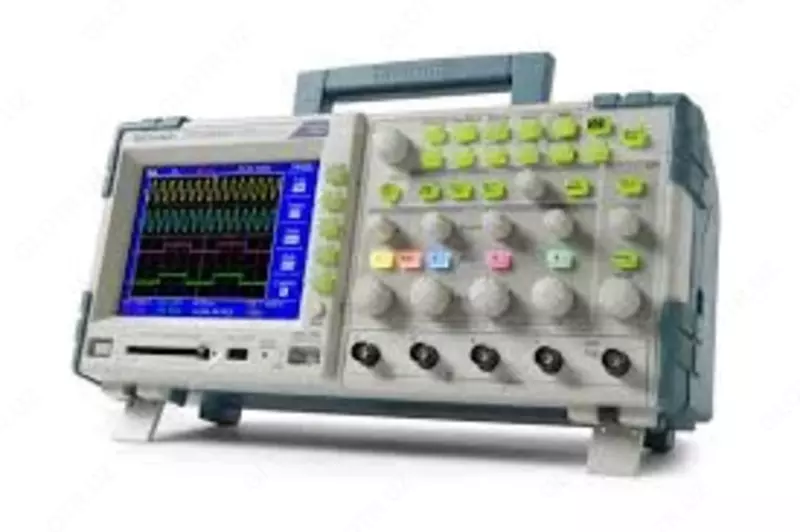

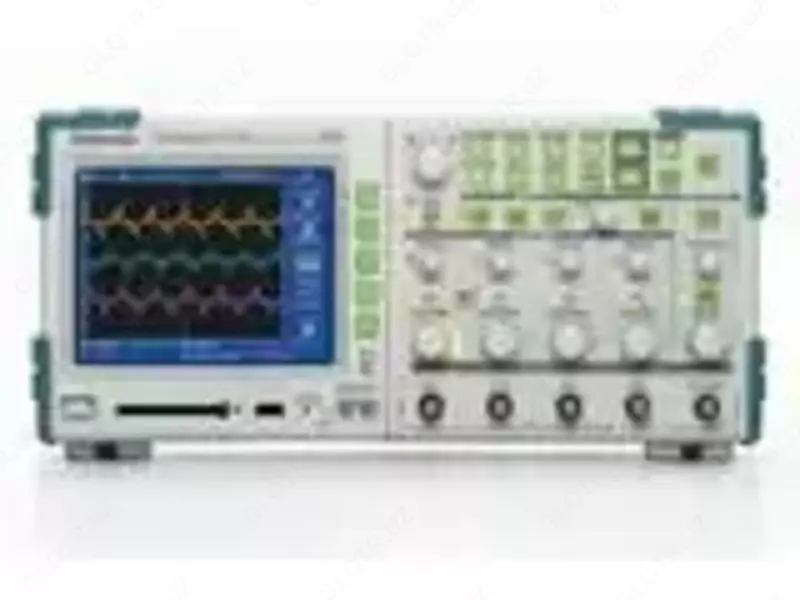

TPS2024B - raqamli osiloskop

TPS2024B xususiyatlari
Parametr

Qadriyatlar

Vertikal og'ish KANALI

Tarmoqli kengligi (-3 dB)

0…200 MGts
0…20 MGts, 2 mV/div
Tarmoqli kengligi cheklovi 20 MGts gacha

Kanallar soni

4

Burilish koeffitsienti

2 mV/div…5 V/div (1-2-5-bosqich), doimiy sozlanishi

O'rnatish xatosi

± 3%

Ko'tarilish vaqti

< 2,1 ns

Kirish empedansi

1 MŌ (± 2%) / (20 ± 3) pF

Maksimal kirish kuchlanishi

300 V o'rtacha. kv., P5120 probi bilan 1000 V gacha (shu jumladan emas)

Ishlash rejimlari

1-kanal (2, 3, 4), 1-kanal invert (2, 3, 4)

Matematika

CH1 - CH2, CH2 - CH1, CH3 - CH4, CH4 - CH3, CH1 + CH2, CH3 + CH4, CH1 x CH2, CH3 x CH4; FFT

Gorizontal og'ish kanali

Tozalash omili

2,5 ns…50 s/div

O'rnatish xatosi

± 50 ppm (± 0,005%)

Ishlash rejimlari

Asosiy, oyna, ZOOM oynasi, X-Y

Sinxronizatsiya

Soat manbalari

1-kanal (2, 3, 4), tarmoq, tashqi, tashqi 1:5

Sweep trigger rejimlari

O'z-o'zidan tebranish, kutish, televizor (NTSC, PAL / SECAM), puls davomiyligi bo'yicha (33 ns…10 s)

Sinxronizatsiya filtrlari

O'zgarish uchun aloqa. yoki post. oqim, past chastotali filtr, yuqori o'tkazuvchan filtr, shovqin filtri

Tashqi sinxronizatsiya (1:1)

Sezuvchanlik: 200 mV (0...100 MGts), 350 mV (> 100 MGts)
Darajasi: ±1,6V

Tashqi sinxronlash kiritish

1 MŌ (± 2%) / 22 pF

ANALOG-RAQAMLI KONVERSIYA

Vertikal ruxsat

8 bit

Maksimal namuna olish tezligi

2 gigagertsli

Rekord uzunligi

Har bir kanal uchun 2500 ta namuna

Ma'lumotlarni yig'ish rejimlari

Namuna, tepalik. detektor (>12 ns); o'rtacha (2/16/64/128); to'planish; keyingi nur

KURSOR O'lchovlari

Funksiyalar

U; T; 1/T

AVTOMAT O'lchovlar

Vertikal funktsiyalar

Maks, min, tepalik-cho'qqi, o'rtacha, o'rtacha. kv. davr uchun

Gorizontal funktsiyalar

Chastotasi; davr; ko'tarilish va pasayish vaqtlari; +/- impuls kengligi

Chastotani o'lchagich

Ruxsat

6 ta raqam

O'lchov diapazoni

10 Gts…200 MGts

QO'ShIMChA XUSUSIYATLAR

Interfeys

RS-232C; Centronics

Avtomatik o'rnatish

V/div, s/div, sinxronizatsiya parametrlari

X-Y rejimi

X – 1-kanal; Y – 2-kanal

Xotira standarti

8 MB; 1 GB gacha kengaytirilishi mumkin (karta kiritilmagan)

Kirishlar

Izolyatsiya qilingan kirishlar (izolyatsiya qilingan)

UMUMIY MA'LUMOT

LCD displey

8? 10 ta holat (ravshanligi 320 x 240)

Ta'minot kuchlanishi

120…240 V (± 10%), 45…66 Gts (avtomatik tanlash)

O'lchamlari

324 x 151 x 125 mm

Og'irligi (1 batareya bilan)

3,2 kg
