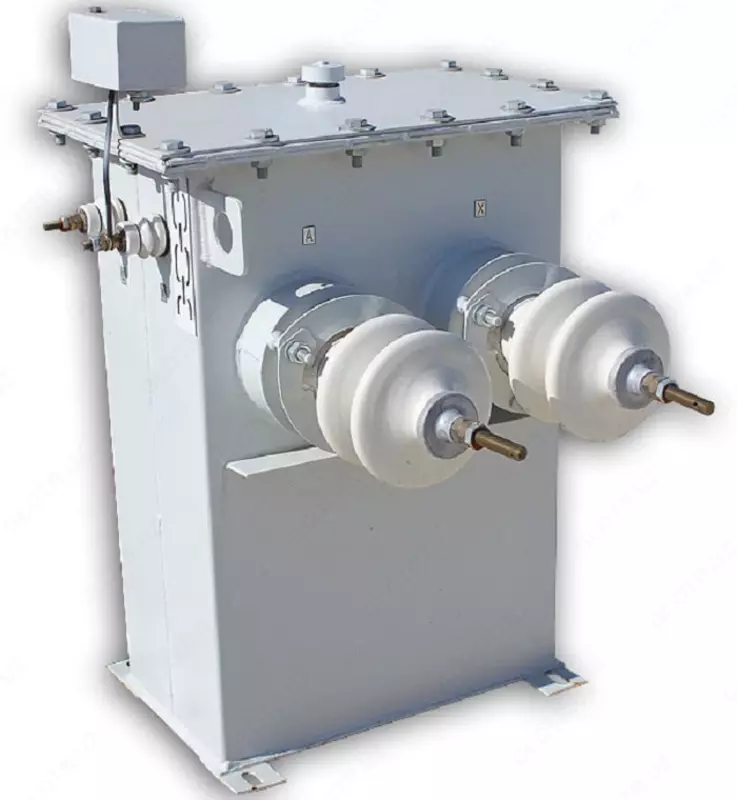

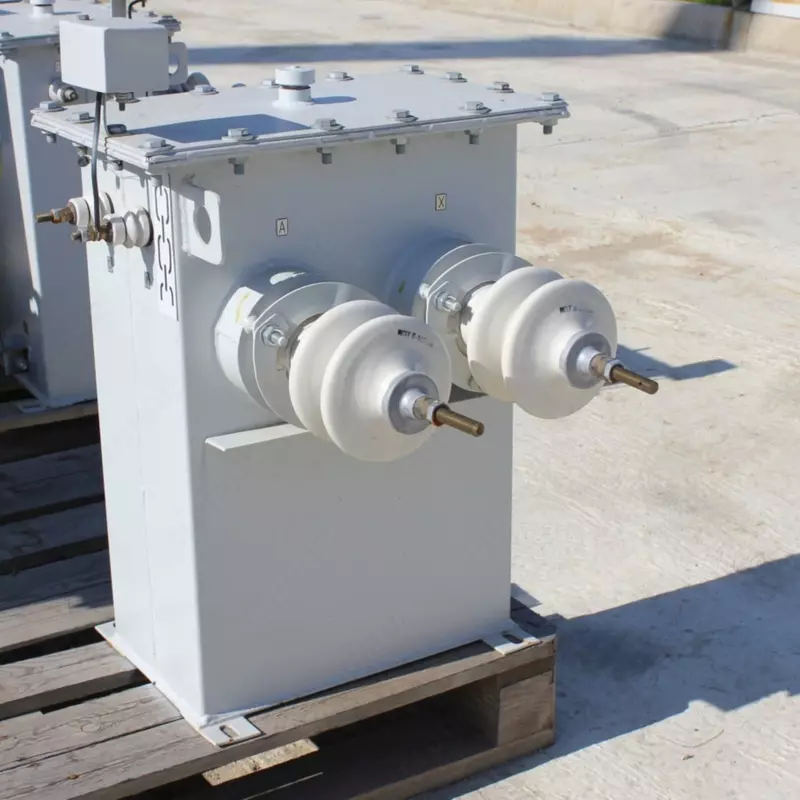

Transformator (konvertor) OMP-10/10(6)/0,23 kVA, bir fazali

OMP-10 seriyali moy bilan to'ldirilgan bir fazali transformator 6 yoki 10 kV tarmoqlarda elektr energiyasini konvertatsiya qilish, temir yo'llarning elektr jihozlarini va boshqa bir fazali elektr iste'molchilarini to'g'ridan-to'g'ri tayanchga o'rnatish imkoniyatiga ega. OMP-10 tankning yon devorida joylashgan LV tomonida sozlash terminallariga ega bo'lib, iste'molchilarni kerakli sozlash terminallariga ulash orqali chiqish kuchlanishini uch bosqichda +/-5% o'zgartirishga imkon beradi. Yog 'darajasini nazorat qilish uchun transformatorlar float moy ko'rsatkichi bilan jihozlangan.

Transformatorning dizayn xususiyatlari:

Transformator faol qismdan, kirishlari bo'lgan tankdan va tank qopqog'idan iborat. Faol qism tankga mahkam o'rnatiladi. Transformatorning magnit yadrosi tekis qatlamli bo'lib, sovuq haddelenmiş elektr po'latdan yig'iladi. Sariqlar ko'p qatlamli silindrsimon, o'rash simidan o'ralgan. HV o'rashlarida kuchlanishni tartibga solish uchun filiallar mavjud.

Kuchlanishni tartibga solish qo'zg'almasdan amalga oshiriladi, HV o'rashining mos keladigan kranlarini jumper bilan ulash, faol qismning plyonkasiga chiqish. HV tomonidagi kuchlanishni tartibga solish chegaralari 5% dan minus 2x5% gacha. HV kranlari mustahkamlangan qog'ozli izolyatsiyali mis simdan, LV kranlari alyuminiy shinadan qilingan.

Transformator tanki payvandlangan va rejada to'rtburchaklar shaklga ega. Tankning yuqori qismida, yig'ilgan va yog 'transformatori bilan to'ldirilgan ko'tarish uchun sirg'alar payvandlanadi. Tankning pastki qismida topraklama moslamasi va drenaj vilkasi mavjud. Transformatorni ulash uchun teshiklari bo'lgan plitalar tankning pastki qismiga payvandlanadi.

HV va LV vtulkalari tankga o'rnatiladi (burchaklar dizayni ularni faol qismni ko'tarmasdan almashtirish imkonini beradi). Yog 'darajasining ko'rsatkichi va o'chiruvchi sug'urta transformator qopqog'ida joylashgan (agar iste'molchi buyurtma qilgan bo'lsa). Yog 'indikatori harorat belgilari bo'lgan plastinka shaklida amalga oshiriladi: "minus 45 ° C"; "0°S"; "40°S". Plastinka vilkaga ulanadi, u qopqoqdagi fittingga vidalanadi. Buzilish sug'urtasi past kuchlanishli tarmoqni yuqori potentsialdan himoya qilish uchun mo'ljallangan.

Transformatorning olinadigan qismlarining muhrlanishini ta'minlash uchun yog'ga chidamli kauchuk ishlatiladi. Qopqoqning ichki yuzasida kondensatsiya sodir bo'lganda namlikning faol qismga kirishiga yo'l qo'ymaslik uchun qopqoq ostida karton qistirma o'rnatilgan.

OMP transformator belgisining tuzilishi

O - bir fazali;

M - havo va neftning tabiiy aylanishi;

P - transformativ;

10 - nominal quvvat, kVA;

X - eng yuqori kuchlanish klassi, kV;

UHL1 - iqlimiy versiya va GOST bo'yicha joylashtirish toifasi

15150-69.

Transformatorning ishlash shartlari:

- portlashdan himoyalangan muhit;

- changsiz muhit, ayniqsa og'ir aralashmalar bilan;

- hech qanday kimyoviy moddalar ta'sirida emas;

- tebranish, beqarorlik sharoitida emas (mexanik shikastlanish xavfi mavjud bo'lgan joyda);

- dengiz sathidan 1000 metrdan yuqori bo'lmagan.

Asosiy texnik xususiyatlar:

Turi - transformator

Turi - konvertor

Transformator turi - qutb

Seriya - WMD

Dengiz sathidan o'rnatish balandligi - 1000 m dan oshmasligi kerak;

Atrof-muhit harorati - -45C dan +40C gacha;

Havoning nisbiy namligi - +25C da 80% dan oshmaydi.

Quvvat - 10 kVA

HV tomonida nominal kuchlanish - 10000 V

LV tomonidagi nominal kuchlanish - 230 V

O'rash ulanish sxemalari - 1/1-0

Ishlash chastotasi - 50 Hz

Qisqa tutashuvdagi yo'qotishlar, Vt - 240

Qisqa tutashuv kuchlanishi,% - 4,5

Yuksiz oqim% - 5,0

Bo'sh ishdagi yo'qotishlar, Vt - 60

TMZh tipidagi transformatorlarning umumiy o'lchamlari

O'lchamlari - 310 x 270 x 730 mm.

Yog 'massasi, kg - 35

Umumiy og'irligi, kg - 120

Himoya darajasi - IP00

Xizmat muddati - 30 yil.
