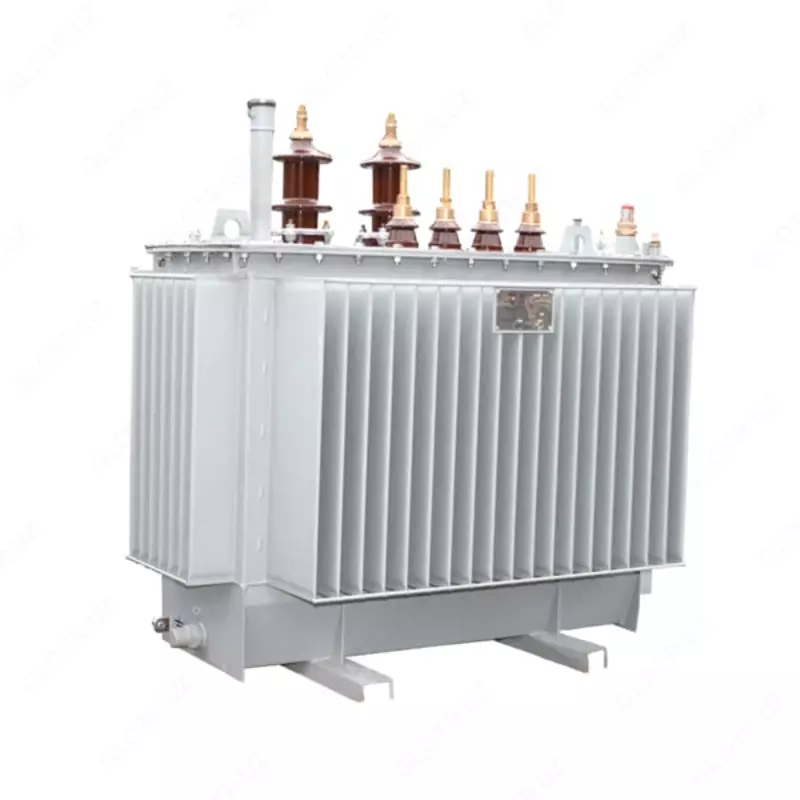

Transformator (moy) TMG-3150/35/0,4 kVA U1, uch fazali (Yuklashda krani almashtirgichsiz)

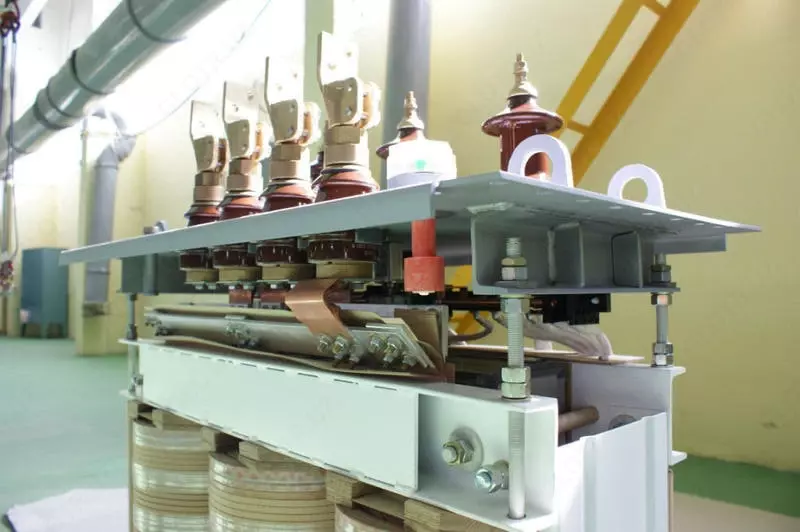

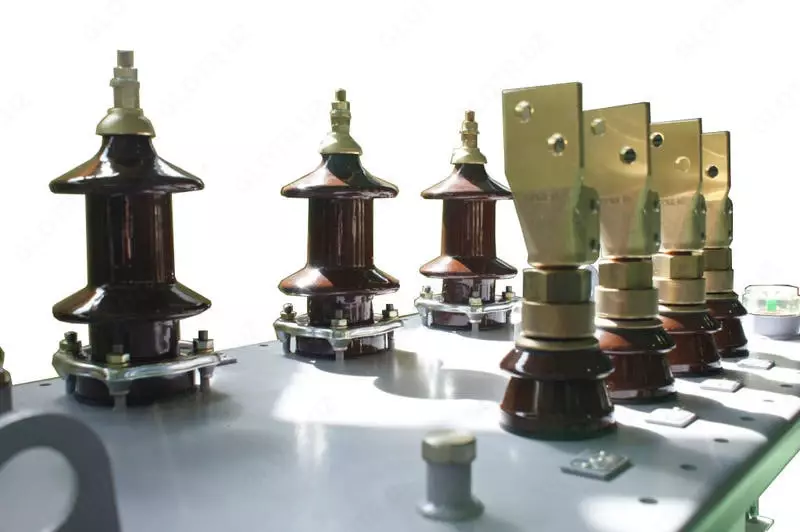

Tabiiy yog 'sovutuvchi ikki o'rashli quvvatli yog'li transformator - TMG 3150 kVA/35 kV (TMG-3150/35/0,4) kuchlanishni 35 kV dan 0,4 kV gacha kamaytirishni ta'minlaydi. Transformator ishonchliligi, qulayligi, quvvati, har qanday ortiqcha yuklarga va qisqa tutashuvli zarba oqimlariga chidamliligi bilan ajralib turadigan vakuum ostida moy bilan to'liq to'ldirilgan muhrlangan dizaynda ishlab chiqariladi. Seramika izolyatorlari eng og'ir dinamik yuklarga bardosh beradi. Past kuchlanishli o'rash alyuminiy simlardan emas, balki yuqori ishonchlilik va o'rash qulayligini o'z ichiga olgan alyuminiy folgadan qilingan.

TMG transformatori elektr ta'minoti tarmoqlarida va elektr energiyasi iste'molchilarida, tashqi yoki ichki o'rnatish uchun mo''tadil (+40 dan -45 ° C gacha) yoki sovuq (+40 dan -60 ° C gacha) iqlim sharoitida elektr energiyasini aylantirish uchun mo'ljallangan.

Atrof-muhit portlovchi emas va mahsulotlarning parametrlarini qabul qilinishi mumkin bo'lmagan chegaralarda kamaytiradigan konsentratsiyalarda changni o'z ichiga olmaydi. TMG'lar silkinish, tebranish, zarba yoki kimyoviy faol muhitda ishlash uchun mo'ljallanmagan. O'rnatish balandligi dengiz sathidan 1000 m dan oshmaydi. To'g'ridan-to'g'ri elektr energiyasi iste'molchilarini quvvatlantirish uchun mo'ljallangan, 1600 kVA quvvatga ega, 35 kV kuchlanishli izolyatsiyalash sinfi bo'lgan taqsimlovchi uch fazali pasaytiruvchi transformator.

TM(G) -XXX transformatori belgisining tuzilishi

T - uch fazali

M - neft va havoning tabiiy aylanishi

(D) - radiator tanki bilan muhrlangan versiya

XXX - nominal quvvat, kilovolt amperda

Asosiy texnik xususiyatlar:

Turi - transformator

Turi - pastga tushirish

Seriya - TMG

Quvvat - 3150 kVA

Birlamchi o'rashning kuchlanishi HV - 35 kV

Ikkilamchi o'rashning kuchlanishi LV - 0,4 kV

Nominal chastota, Hz - 50 Hz

Bo'sh ishdagi yo'qotishlar, kVt - 3,9

Qisqa tutashuv yo'qotishlari, kVt - 29,6

Yuksiz oqim,% - 0,01

Qisqa tutashuv kuchlanishi,% - 6

O'rash ulanish sxemasi va guruhi - U / Un-0 U / D-11

Nominal quvvat, kVA - 2500 kVA

TMG tipidagi transformatorlarning umumiy o'lchamlari

O'lchamlari - 2700 x 1500 x 2900 mm

Yog 'massasi, kg - 2130

Brüt og'irligi, kg - 5950

Himoya darajasi - IP00

Xizmat muddati - 30 yil.

Transformatorlar silkinish, tebranish, zarba yoki kimyoviy faol muhitda ishlash uchun mo'ljallanmagan.
