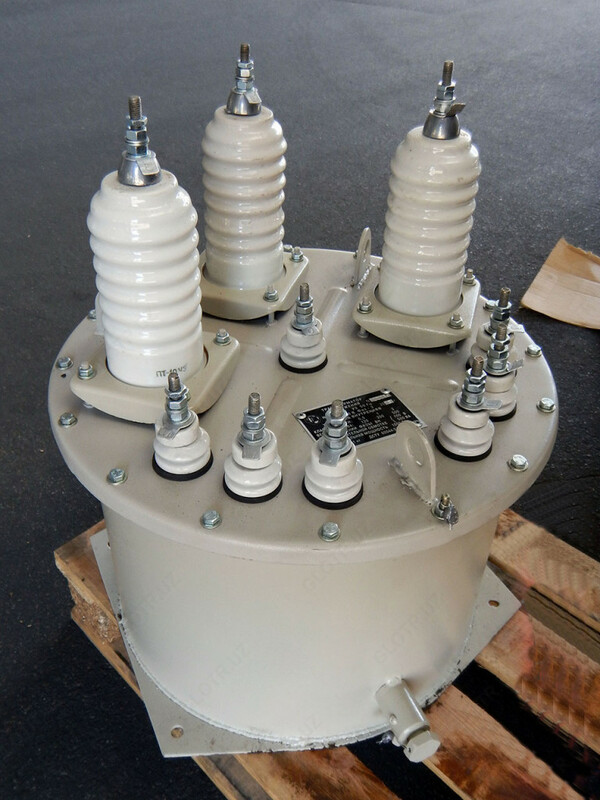

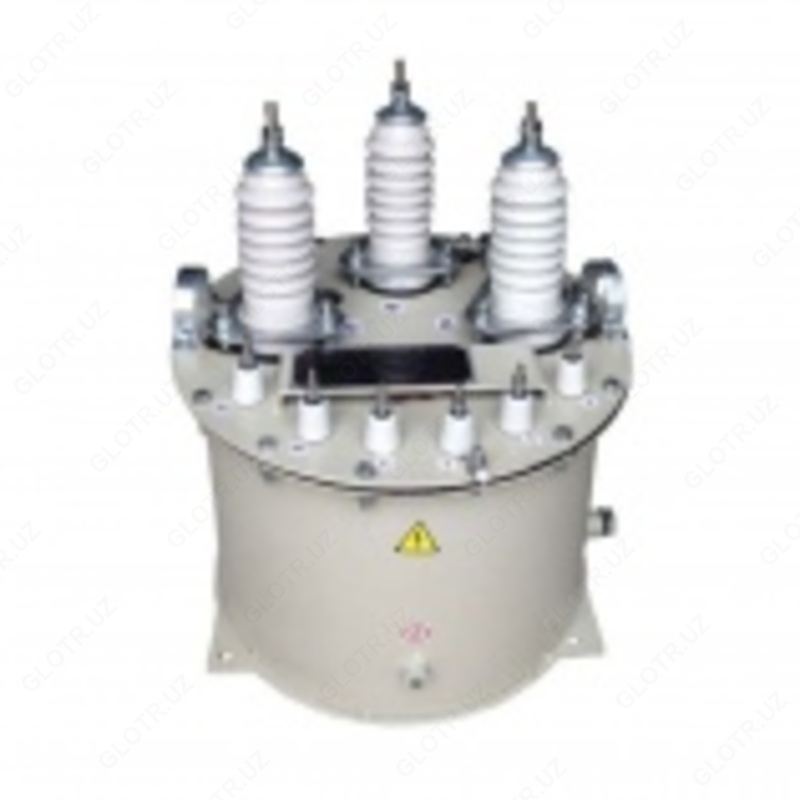

Трансформатор напряжения НТМИ-10

Трехфазные трансформаторы напряжения масляные типа серии НТМИ, предназначены для масштабного преобразования электрического напряжения переменного тока с целью дальнейшего измерения и подачи на приборы защиты и сигнализации в цепях автоматики изолированной нейтралью. Используются для понижения напряжения с 6 или 10 кВ до 100 В, а также для учета, в том числе коммерческого.

Баки трансформаторов НТМИ сваривают. Транспортировка трансформатора осуществляется благодаря наличию скоб, расположенных на крышке трансформатора. В нижней части размещена пробка для слива масла, пробка для заливки и контроля масла, болт заземления. На крышку бака выведены вводы ВН, НН, а так же размещена пробка для доливки масла.

Магнитопровод трансформатора изготовлен из холоднокатаной электротехнической стали. Обмотки трансформаторов из медных проводов. Вводы ВН и НН наружной установки, съемные, изоляторы проходные фарфоровые.

Окончательная сборка выполняется строго по конструкторской документации. Обмотки размещаются и фиксируются на соответствующих стержнях магнитопровода. Далее осуществляется монтаж ярма, выполняются необходимые электрические соединения и производится сушка. Перед установкой активной части в бак трансформатора необходимо проконтролировать соединение обмоток, коэффициент трансформации и угловую погрешность сдвига фазных векторов.

После тщательной сушки и проверки моментов затяжки болтовых соединений активная часть устанавливается в бак трансформатора, крепится крышка трансформатора и заполняется маслом. На этапе окончательного монтажа, трансформатор комплектуется заказанными аксессуарами.
Далее приводится расшифровка маркировки трансформатора.

Расшифровка НТМИ

НТМИ - 10(6)-У3(Т3)
НТ — трансформатор напряжения
М — охлаждение масляное с естественной циркуляцией воздуха и масла
И — измерительный
10(6) — номинальное напряжение обмотки ВН, кВ
У3(Т3) — климатическое исполнение и категория размещения по ГОСТ 15150

Технические характеристики НТМИ

Частота тока: 50Гц.
Число фаз: 3.
Схема и группа соединения: У/Уn-0.

Трансформаторы НТМИ (НТМИ-6 и НТМИ-10), как правило, всегда есть в наличии на региональном складе.
