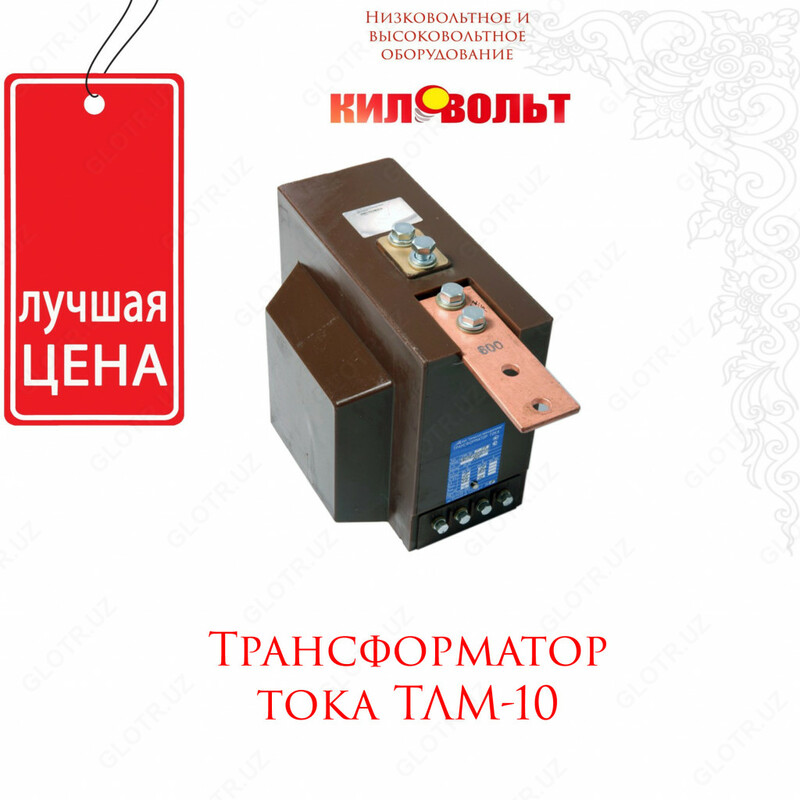

Трансформаторы ТЛМ-10

Трансформаторы тока ТЛМ-10 предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в установках переменного тока.

Структура условного обозначения

ТЛМ-10-Х-0,5/10Р-Х/5 Х:
Т - трансформатор тока;
Л - литая изоляция;
М - малогабаритный;
10 - номинальное напряжение, кВ;
Х - конструктивный вариант исполнения (1 или 2);
0,5 - номинальный класс точности обмотки для измерения;
10Р - номинальный класс точности обмотки для защиты;
Х - номинальный первичный ток, А;
5 - номинальный вторичный ток, А;
Х - климатическое исполнение и категория размещения (У3, Т3)
по ГОСТ 15150-69.

Условия эксплуатации

Верхнее рабочее значение температуры окружающего воздуха для умеренного климата - 50°С, для тропического климата - 55°С. Рабочее положение трансформатора в пространстве - любое. Требования безопасности по ГОСТ 12.2.007.3-75. Трансформаторы тока для внутригосударственных поставок соответствуют ТУ 16-517.893-80, для экспортных: - ГОСТ 7746-89. ТУ 16-517.893-80;ГОСТ 7746-89

Технические характеристики

Номинальное напряжение, кВ - 10 Номинальный первичный ток, А - 50, 100, 150, 200, 300, 400, 600, 800, 1000, 1500 Номинальный вторичный ток, А - 5 Частота тока, Гц - 50, 60 Данные обмоток трансформатора тока приведены в табл. 1.
