Траверса ТМ-83в, ТМ-83вМ (20.0027 05.01) 4,14 кг

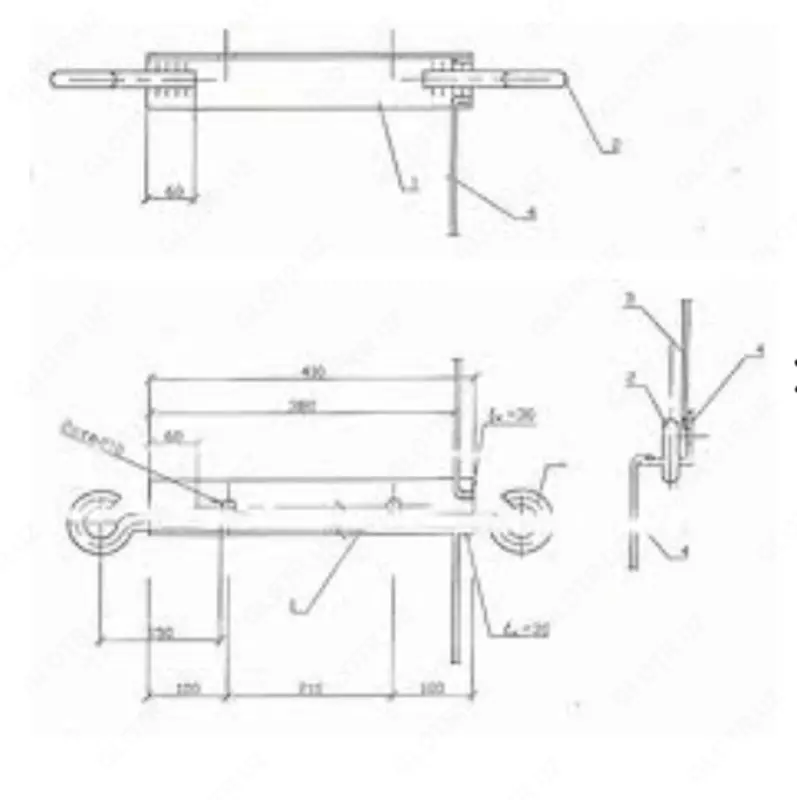

Траверсы ТМ-83в, ТМ-83вМ выпускаются в соответствии с типовым проектом 20.0027 (20.0027 05.01). Траверсы ТМ-83в, ТМ-83вМ применяются во время прокладки кабеля и установки опор воздушной ЛЭП 10 кВ в качестве элементов крепления провода. Установка данных траверс производится на стойки различного сечения с применение особых крепежных хомутов. К стойкам серии СВ105 траверсы крепятся хомутом Х-1, а к стойкам серии СВ110 - хомутом Х-42. Крепежные хомуты в комплект к траверсам не входят, поэтому заказывать их нужно отдельно. Траверсы ТМ-83вМ могут применяться при температуре окружающей среды ниже -40°С, так как выполнены из особого вида стали. Материалом для изготовления траверсы ТМ-83в служит углеродистая сталь. Антикоррозийная защита траверс обеспечивается петем нанесения на их поверхность битумного лака БТ-577. Поставка траверсы ТМ-83в и ТМ-83вМ осуществляется без использования особой упаковки или тары. Спецификация траверсы ТМ-83в, ТМ-83вМ ПОЗИЦИЯ НАИМЕНОВАНИЕ ДЕТАЛИ КОЛИЧЕСТВО МАССА, КГ 1 Уголок 70х70х6 ГОСТ 8509-86 L=410 1 4.14 2 Круг В20 ГОСТ 2590-88 L=260 2 3 Круг В10 ГОСТ 2590-88 L=250 1 4 Круг В6 ГОСТ 2590-88 L=250 1   Размеры траверсы ТМ-83в, ТМ-83вМ: 1. Сварку выполнять электродом Э42A по ГОСТ 9467-75, высота шва 5 мм. 2. Антикорозийную защиту и выбор марки стали производить в соответствии с техническим заданием. 3. Для изготовления траверсы ТМ-83вМ применять сталь в соответствии с таблицей, технического задания, для расчетных температур ниже 40 градусов. Варианты обозначения: траверса ТМ-83в, ТМ-83вМ, ТМ83в, ТМ83вМ
