Траверса ТМ-86, ТМ-86М (20.0027 23.01) 16,62 кг

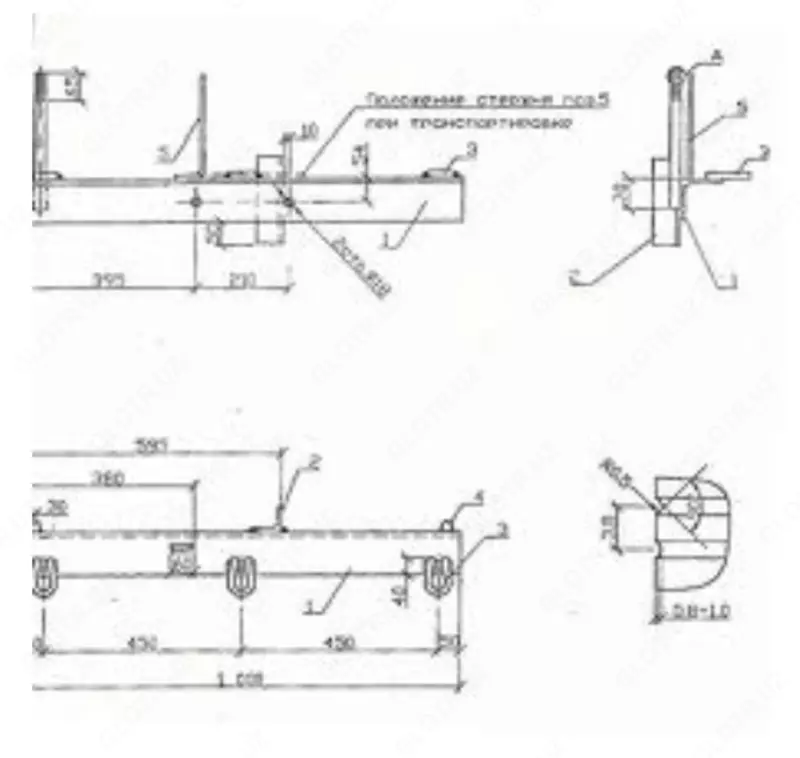

Траверсы ТМ-86, ТМ-86М выпускаются в соответствии с типовым проектом 20.0027 (20.0027 23.01). Траверсы ТМ-86, ТМ-86М производятся из углеродистой стали (ТМ-86) с последующим антикоррозийным покрытием (лак БТ-577), а так же из особой стали (ТМ-86М), изделия из которой рассчитаны на работу при температуре -40°С и ниже. Предназначены данные траверсы для крепления провода, которое осуществляется при установке опор и проведении воздушной ЛЭП (10кВ). Крепление траверс ТМ-86 и ТМ-86М на стойки типа СВ105, СВ110 производится хомутами марок Х-1 и Х-42. Хомуты не входят в комплект к траверсам и поставляются отдельно. Спецификация траверсы ТМ-86, ТМ-86М ПОЗИЦИЯ НАИМЕНОВАНИЕ ДЕТАЛИ КОЛИЧЕСТВО МАССА, КГ 1 Уголок 100х100х8 ГОСТ 8509-86 L=1000 1 16,62 2 Уголок 63х63х5 ГОСТ 8509-86 L=200 1 3 Круг В16 ГОСТ 2590-88 L=240 3 4 Круг В22 ГОСТ 2590-88 L=320 2 5 Круг В10 ГОСТ 2590-88 L=300 1   Размеры траверсы ТМ-86, ТМ-86М: 1. Сварку выполнять электродом Э42A по ГОСТ 9467-75, высота шва 5 мм. 2. Антикорозийную защиту и выбор марки стали производить в соответствии с техническим заданием. 3. Для изготовления траверсы ТМ-86М применять сталь в соответствии с таблицей, технического задания, для расчетных температур ниже 40 градусов. Варианты обозначения: траверса ТМ-86, ТМ-86М, ТМ86, ТМ86М
