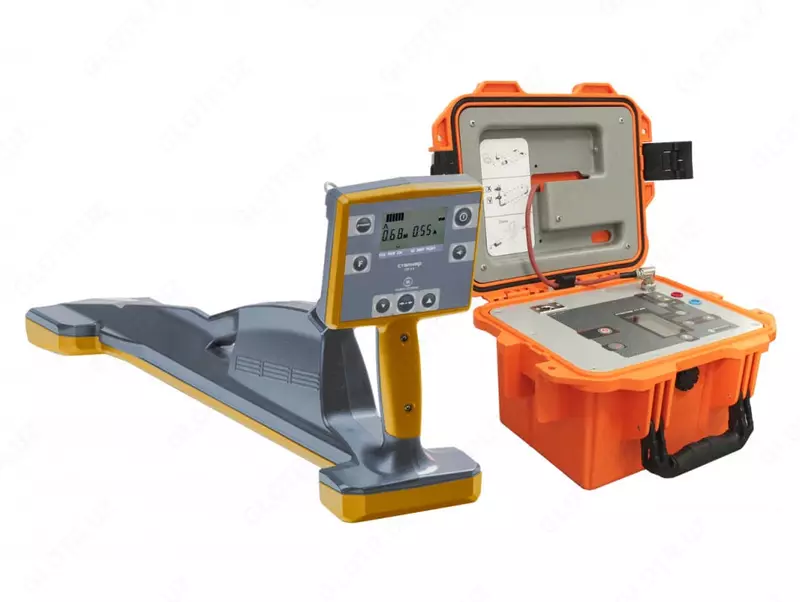

Trekni kuzatish tizimi STALKER 80-12

"Stalker" 80-12 marshrut izlagichi kommunikatsiyalarning rejalashtirilgan joylashuvi va chuqurligini aniqlash, qazish ishlarini bajarishdan oldin erning hududlarini o'rganish uchun mo'ljallangan.

Stalker 80-12 marshrutni aniqlash tizimining xususiyatlari:

Er osti kommunal xizmatlarini qidirishning oddiy va tushunarli jarayoni;

GSM tarmog'i orqali GT-80 generatorini masofadan boshqarish;

Jeneratorni aloqaga kontaktsiz uzatish uchun chastota 33 kHz

Qidiruv diapazoni - 6 gacha chuqurlikda 10 km gacha

Jeneratörsiz marshrutni qidirish uchun "RADIO" chastotasi (passiv);

KI-50 yoki KI-100 uzatuvchi qisqichlar yordamida qidiruv signalini kontaktsiz uzatish.

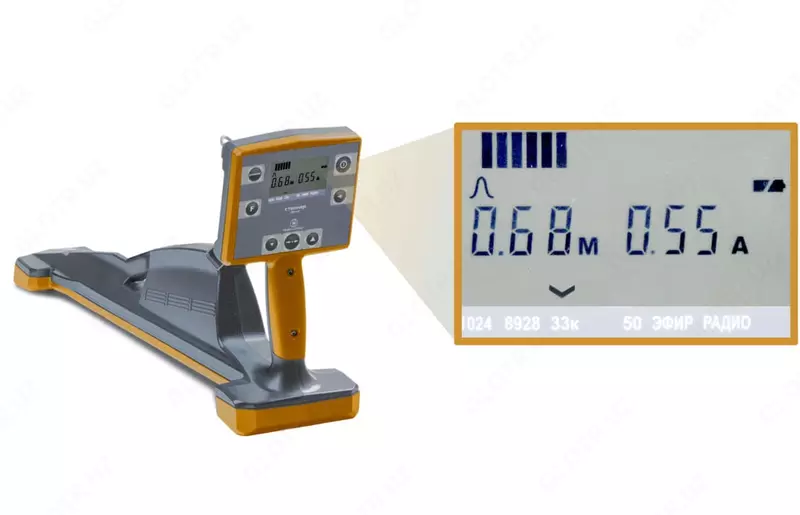

Stalker PT-12 qabul qilgichining xususiyatlari:

1. Orqa nurli suyuq kristall displey;

2. Batareya bo'limi;

3. Eshitish vositasi va batareyani zaryadlovchi ulagichlar;

4. O‘rnatilgan dinamik.

Tugmalar:

5. Yoqish/o‘chirish;

6. Ovoz balandligi o'zgarishi;

7. Daromadni sozlash;

8. Optimal daromad sozlamalari;

9. Ishlash chastotalarini almashtirish;

10. Qidiruv rejimini tanlash.

Qidiruv rejimi:

- keskin maksimal;

- yumshoq maksimal;

- minimal.

Chuqurlik va oqim kuchining doimiy ko'rsatkichi.

"ETHER" chastotasida jonli ovoz;

Aloqa o'qiga nisbatan operatorning holatiga qarab signal ohangini o'zgartirish.

Stalker GT-80 generatorining maqsadi:

Jeneratör Stalker marshrutni qidirish qabul qiluvchilar seriyasi yoki tegishli chastotalar bilan boshqa marshrut qidiruv qabul qiluvchilar tomonidan keyinchalik aniqlash uchun tekshirilayotgan aloqa liniyalariga qidiruv signallarini etkazib berish uchun mo'ljallangan.

Stalker GT-80 generatorining xususiyatlari:

80 Vt, 12 A gacha bo'lgan quvvat va oqim;

O'rnatilgan induktor yer yuzasidan chiziqqa 33 kHz signal induksiyasini ta'minlaydi;

GSM tarmog'i orqali generatorni masofadan boshqarish;

Kechiktirilgan boshlash;

KI-50 yoki KI-100 uzatuvchi qisqichlar yordamida kontaktsiz signal uzatish;

Foydalanish qulayligi uchun yukni tez avtomatik moslashtirish;

Barcha Stalker seriyali qabul qiluvchilar bilan mos keladi;

Boshqa ishlab chiqaruvchilarning qabul qiluvchilari bilan ishlaydi;

Tashqi manbani (12 V, 220 V) ulash imkoniyatiga ega o'rnatilgan batareyadan quvvatlanadi;

Suv o'tkazmaydigan, zarbaga chidamli korpus (IP 54).

Asosiy texnik xususiyatlar:

Turi - marshrutni topuvchi

Tracer turi - nuqsonlarni aniqlovchi

Brend - Stalker

Seriya - 80-12

PT-12 qabul qilgichning texnik xususiyatlari

Faol chastotalar, Hz - 273, 1024, 8928, 32768 (33 K)

"ETHER" (48 - 14000 Gts), "RADIO" (10 - 36 kHz), 50 Gts generatorsiz ishlaganda ish chastotasi diapazoni

Foydalanish liniyasining chuqurligini aniqlash - 0,10 m dan 6,00 m gacha

Aloqada ish chastotasi oqimini aniqlash - 10 mA dan 10,0 A gacha

Ishlash harorati oralig'i - -20 dan +55 ° C gacha

Umumiy o'lchamlari, ko'pi bilan - 700 x 300 x 140 mm

Og'irligi, ko'p emas - 1,7 kg

Stalker GT-80 generatorining texnik xususiyatlari

Ruxsat etilgan chastotalar, Hz - 273, 526, 1024, 8928, 32768 (33 kHz);

Boshqa ishlab chiqaruvchilarning qabul qiluvchilari bilan ishlash uchun maxsus chastotalar - 270 dan 10000 Gts gacha (o'rnatish bosqichi 1 Gts)

Maksimal chiqish quvvati va oqimi - 5,99 kHz gacha - 80 Vt, 6 dan 10 kHz gacha - 12 A - 60 Vt, 8 A 33 kHz - 10 Vt, 3 A

Ishlash harorati oralig'i, °C - -30 dan +55 gacha

Gabarit o'lchamlar, mm, ko'p emas - 275x250x180

O'rnatilgan batareyalar bilan og'irligi, kg, ko'p emas - 8,5

Uskunalar

"Stalker" PT-12 qabul qiluvchisi – 1 dona.

PT-12 uchun qo'llanma - 1 dona.

Eshitish vositalari - 1 dona.

Quvvat manbai 12 V, 0,5 A - 1 dona.

Batareya bo'limi 5*AA - 1 dona.

PT-24, PT-14, PT-12 qabul qiluvchilar uchun qabul qiluvchi sumka – 1 dona.

Qadoqlash (agar qabul qiluvchi alohida yetkazib berilsa) - 1 dona.

Generator "Stalker" GT-80 - 1 dona.

GT-80 generatori uchun qo'llanma - 1 dona.

Generator quvvat manbai 12 V, 3 A - 1 dona.

Elektr kabeli 12V - 1 dona.

Topraklama pin 50 sm, zanglamaydigan po'latdan - 1 dona.

10 m simli g'altak, Stalker generatori uchun, qizil - 1 dona.

10 m simli g'altak, Stalker generatori uchun, ko'k - 1 dona.

Izolyatsiya qilingan timsoh klipi, d30, qizil - 1 dona.

Izolyatsiya qilingan timsoh klipi, d30, ko'k - 1 dona.

"Stalker" generatorining aksessuarlari uchun sumka - 1 dona.
