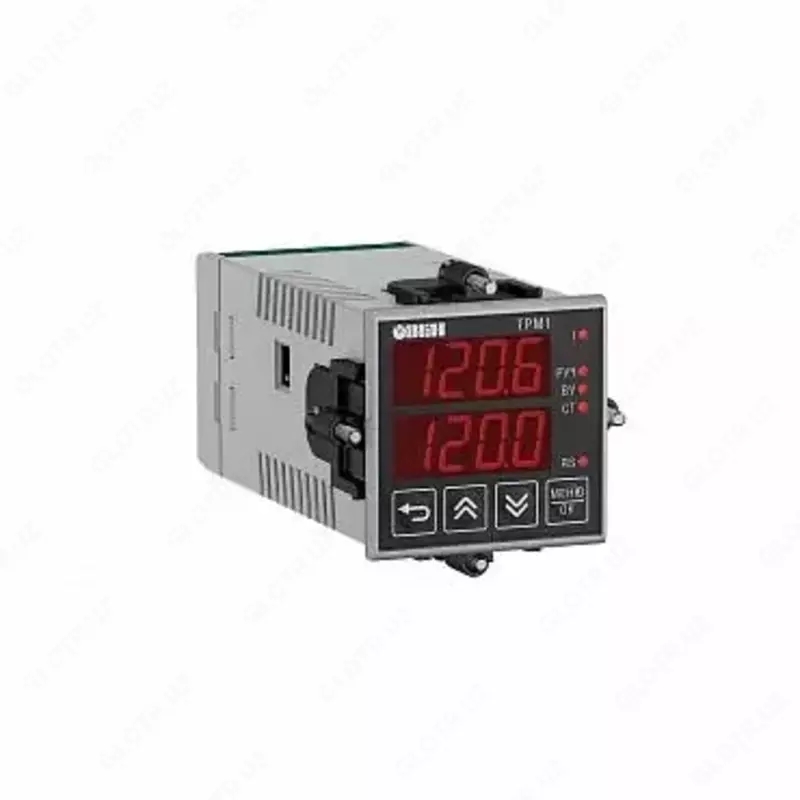

TRM1-U2 - yangilangan bitta kanalli hisoblagich regulyatori

TRM1-U2 xususiyatlari
Ta'minot kuchlanishi

~90…264 V (nominal 230 V)=21…120 V (nominal 24 V)

Ta'minot kuchlanishining chastotasi

50, 60 Gts

Quvvat iste'moli

10 VA dan oshmasligi kerak

Normallashtiruvchi konvertorlarning o'rnatilgan quvvat manbai kuchlanishi

24 ± 2,4 V

Maksimal ruxsat etilgan quvvat manbai oqimi

50 mA

Universal kirish

Universal kirishlar soni

1

Kirish datchiklari va signallarining turlari

"O'lchash datchiklarining xususiyatlari" jadvaliga qarang.

Kirish uchun ovoz berish vaqti:

1 soniyadan ko'p emas

Asosiy qisqartirilgan o'lchov xatosi chegarasi:

- sovuq o'tish kompensatsiyasi yoqilgan termoelektrik konvertorlar uchun

±0,5%

- boshqa turdagi sensorlar uchun

±0,25%

Chiqish qurilmalari

Chiqish qurilmalari soni

1

Chiqish qurilmalari turlari

R, K, S, T, I, U

Ramka

Qalqon Shch1

96×96×53, IP54*

Qalqon Shch2

96×48×100, IP54*

Shield Shch5 (Sotuv boshlanishi - 2021 yil IV choragi)

48×48×103, IP54*

Devorga o'rnatilgan N (sotuv boshlanishi - 2022 yil 2-choragi)

105×130×65, IP44

DIN stend (sotuv boshlanishi: 2021 yil 4-chorak)

72×90×58, IP20

* old paneldan

foydalanish shartlari

Atrof-muhit harorati

–40...+50 °S

Atmosfera bosimi

84...106,7 kPa

Havoning nisbiy namligi (namlik kondensatsiyasisiz +35 °C va undan past)

85% dan ko'p emas

TRM1.U2 o'lchash datchiklarining xususiyatlari
Belgilanish

Turi

sensor

Diapazon

o'lchovlar

Ruxsat beruvchi

qobiliyat

Qarshilik termal konvertorlari

C 50

TSM (Cu50) W100=1,426

–50…+200 °S

0,1 °C

50 C

TSM (50M) W100=1,428

–180…+200 °S

0,1 °C

P50

TSP (Pt50) W100=1,385

–200…+850 °S

0,1 °C

50P

TSP (50P) W100=1,391

–200…+850 °S

0,1 °C

C100

TSM (Cu100) W100=1,426

–50…+200 °S

0,1 °C

100C

TSM (100M) W100=1,428

–180…+200 °S

0,1 °C

P100

TSP (Pt100) W100=1,385

–200…+850 °S

0,1 °C

100P

TSP (100P) W100=1,391

–200…+850 °S

0,1 °C

100n

TSN (100N) W100=1,617

–60…+180 °S

0,1 °C

C500

TSM (Cu500) W100=1,426

–50…+200 °S

0,1 °C

500C

TSM (500M) W100=1,428

–180…+200 °S

0,1 °C

P500

TSP (Pt500) W100=1,385

–200…+850 °S

0,1 °C

500P

TSP (500P) W100=1,391

–200…+850 °S

0,1 °C

500n

TSN (500N) W100=1,617

–60…+180 °S

0,1 °C

C 1.0

TSM (Cu1000) W100=1,426

–50…+200 °S

0,1 °C

1,0 S

TSM (1000M) W100=1,428

–180…+200 °S

0,1 °C

P 1.0

TSP (Pt1000) W100=1,385

–200…+850 °S

0,1 °C

1,0P

TSP (1000P) W100=1,391

–200…+850 °S

0,1 °C

1,0n

TSN (1000N) W100=1,617

–60…+180 °S

0,1 °C

C 53

TSM (53M) W100=1,426 (gr. 23)

–50…+200 °S

0,1 °C

Termoelektrik konvertorlar

tC. L

termojuft THC (L)

–200…+800 °S

0,1 °C

tC. J

TLC termojufti (J)

0…+900 °S

0,1 °C

tC. n

termojuft TNN (N)

–200…+1300 °S

0,2 °C

tC.HA

termojuft THA (K)

–200…+1300 °S

0,2 °C

tC. S

termojuft TPP (S)

0…+1600 °C

0,2 °C

tC. r

termojuft TPP (R)

0…+1600 °C

0,2 °C

tC. b

termojuft TPR (V)

+600…+1800 °C

0,2 °C

tC.A1

termojuft TVR (A-1)

+1000…+2500 °S

0,4 °C

tC.A2

termojuft TVR (A-2)

+1000…+1800 °C

0,2 °C

tC.A3

termojuft TVR (A-3)

+1000…+1800 °C

0,2 °C

tC. t

termojuft TMK (T)

–200…+400 °S

0,1 °C

tC.dL

Tip.L (DIN 43710)*

0…+900 °S

0,1 °C

tC. E

THKn (E)

–200…+900 °S

0,1 °C

Pirometrlar

Plr.1

Pirometr RK-15

+400…+1500 °S

0,1 °C

Plr.2

Pirometr RK-20

+600…+2000 °S

0,1 °C

Plr.3

Pirometr RS-20

+900…+2000 °S

0,1 °C

Plr.4

Pirometr RS-25

+1200…+2500 °S

0,1 °C

Birlashtirilgan signallar

men 0,5

oqim 0…5 mA

0…100%

0,01 mA

men 0,20

oqim 0…20 mA

0…100%

0,01 mA

men 4.20

oqim 4…20 mA

0…100%

0,01 mA

U -5,5

kuchlanish -50…+50 mV

0…100%

0,01 mV

U 0,1

kuchlanish 0…1 V

0…100%

0,1 mV

* DHS dan harorat kompensatsiyasini hisobga olgan holda

TRM1.U2 chiqish qurilmalarining xarakteristikalari
Belgilanish

Chiqish qurilmasi turi (OU)

Elektr xususiyatlari

R

elektromagnit o'rni

O'zgaruvchan kuchlanish 250 V dan oshmaydigan va cos ph > 0,4 ​​da 8 A dan ortiq bo'lmagan oqim.

30 V dan oshmaydigan doimiy voltajda oqim 3 A dan oshmaydi

TO

tranzistorli optokupl n-p-n turi

To'g'ridan-to'g'ri oqim 60 V dan oshmaydigan doimiy kuchlanishda 400 mA dan oshmaydi

BILAN

triak optokupller

O'zgaruvchan kuchlanishda 250 V (50 Gts) dan oshmaydigan oqim 50 mA dan oshmaydi.

Impuls rejimida oqim 500 mA dan oshmaydi (impuls 5 ms dan oshmaydi).

Maksimal kommutatsiya kuchlanishi 600 V dan oshmaydi

VA

raqamli-analogli konvertor "parametr oqimi 4…20 mA"

To'g'ridan-to'g'ri oqim 4...20 mA tashqi yukda 1 kOhm dan ortiq bo'lmagan, besleme zo'riqishida 12...30 V yuk qarshiligiga qarab hisoblanadi.

U

raqamli-analogli konvertor "parametr-kuchlanish 0...10 V"

2 kOhm dan ortiq tashqi yukda doimiy kuchlanish 0...10 V, kuchlanish 16...30 V

T

qattiq holat o'rni nazorat qilish uchun chiqish

Chiqish oqimi 40 mA dan oshmaydi. Yuqori darajadagi chiqish kuchlanishi - 4…6 V.

Past darajadagi chiqish kuchlanishi - 0…0,7 V
