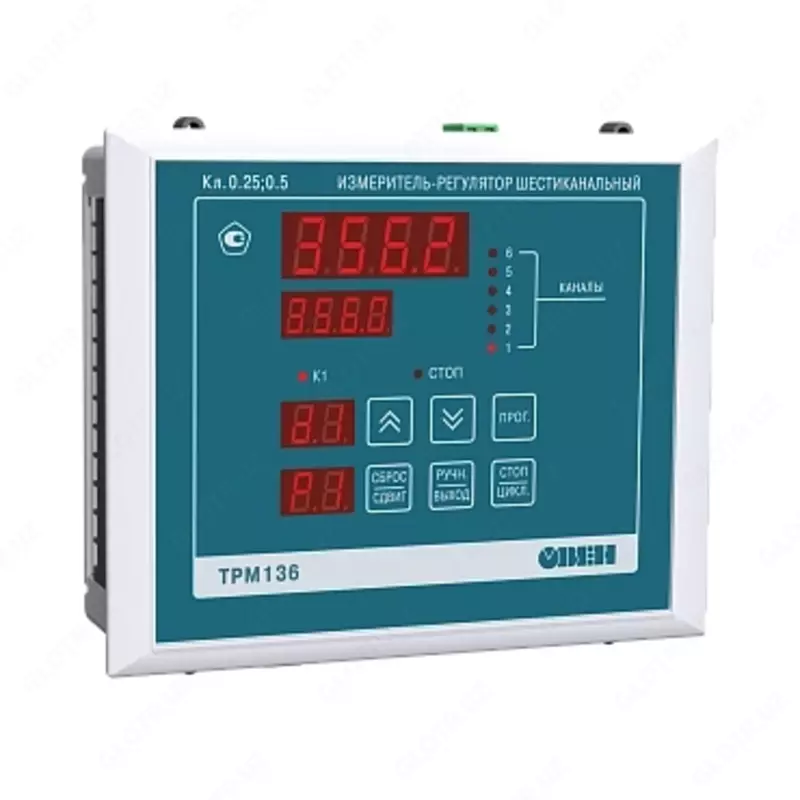

TRM136 - universal 6 kanalli hisoblagich regulyatori

TRM136 xususiyatlari
ARIES TRM136 ning texnik xususiyatlari

Ism

Ma'nosi

Ta'minot kuchlanish diapazoni

90 dan 264 V gacha

o'zgaruvchan (47 dan 63 Gts gacha) oqim

Quvvat iste'moli, VA, ortiq emas

18

Qurilmadagi o'lchash kirishlari soni

6

Bir kanalni skanerlash vaqti, s, ortiq emas

0,6

O'rnatilgan quvvat manbai kuchlanishi

(24±3) VDC (maksimal 150 mA)

Kompyuter interfeysi

RS-485

Protokol ma'lumotlar uzatish tezligi, kbit/s: ARIES, Modbus-RTU, Modbus-ASCII

2.4; 4,8; 9,6; 14,4; 19,2; 28,8; 38,4; 57,6; 115.2

Shch7 korpusining umumiy o'lchamlari, mm

144 ´ 169 ´ 50,5

Qurilmaning og'irligi, kg, ortiq emas

1.0

ARIES TRM136 chiqish qurilmalari:

Qurilmaning nomi (turni belgilash)

Texnik xususiyatlari

Ma'nosi

Elektromagnit o'rni (P)

Maksimal yuk oqimi

1 A

Maksimal AC yuk kuchlanishi, kam emas

250 V 50 Gts

va cos j >0,4

Maksimal DC yuk kuchlanishi, kam emas

30 V

Transistorli optokupl

n-p-n-turi (K)

Maksimal yuk oqimi, kam emas

400 mA

Maksimal kuchlanish, kam emas

60 V

DC

Triak optokupl (C)

Tashqi triak boshqaruv rejimida:

oqim (impulsning davomiyligi 2 ms dan ko'p bo'lmagan va chastotasi (50 ± 1) Gts), kam bo'lmagan

400 mA

samarali kuchlanish, kam emas

250 V, 50 Gts

Yukni almashtirish rejimida:

yuk oqimi, kam emas

40 mA

samarali kuchlanish, kam emas

250 V, 50 Gts

Tashqi qattiq holat rölesini boshqarish uchun chiqish (T)

Ochiq kontaktlarning zanglashiga olib chiqish kuchlanishi

(6 ±0,5) V

DC

250 Ohm yukda chiqish kuchlanishi, kam emas

3,3 dan 4,9 V gacha

DC

Qisqa tutashuv oqimi

50 dan 72 mA gacha

Parametrdan joriy DAC (I)

DC chiqish signali

4 dan 20 mA gacha

Yuk qarshiligi

0 dan 1300 Ohm gacha

Nominal yuk qarshiligi

700 Ohm

DAC ta'minot kuchlanishi

10 dan 36 V gacha

Nominal DAC ta'minot kuchlanishi

(24,0 ±3,0) V

DAC "parametr-kuchlanish" (V)

DC chiqish signali

0 dan 10 V gacha

Yuk qarshiligi, kam emas

5 kOm

DAC ta'minot kuchlanishi

15 dan 36 V gacha

Nominal DAC ta'minot kuchlanishi

(24,0 ±3,0) V

Kirish asosiy konvertorlari OWEN TRM136:

NHS konvertori yoki signalining belgisi

O'lchov diapazoni

Eng muhim birlik qiymati*

Ruxsat etilgan asosiy kamaytirilgan xatolik chegaralari, %

GOST R 8.625 bo'yicha qarshilik termometrlari yoki GOST R 6651* bo'yicha qarshilik termometrlari

Cu 50 (a =0,00426 °C-1)

-50 dan 200 ° C gacha

0,1 °C

±0,25

50 M (a =0,00428 °C-1)

-190 dan 200 ° C gacha

0,1 °C

Pt 50 (a =0,00385 °C-1)

-200 dan 750 ° C gacha

0,1 °C

50 P (a =0,00391 °C-1)

-200 dan 750 ° C gacha

0,1 °C

Cu 100 (a =0,00426 °C-1)

-50 dan 200 ° C gacha

0,1 °C

100 M(a =0,00428 °C-1)

-190 dan 200 ° C gacha

0,1 °C

Pt 100 (a =0,00385 °C-1)

-200 dan 750 ° C gacha

0,1 °C

100 P (a =0,00391 °C-1)

-200 dan 750 ° C gacha

0,1 °C

GOST R 8.585 bo'yicha termoelektrik konvertorlar

THC (L)

-200 dan 800 ° C gacha

0,1 °C

±0,5

±0,25**

TJK (J)

-200 dan 1200 ° C gacha

1 °C

TNN (N)

-200 dan 1300 ° C gacha

1 °C

THA (K)

-200 dan 1300 ° C gacha

1 °C

TPP (S)

0 dan 1750 ° C gacha

1 °C

TPP (R)

0 dan 1750 ° C gacha

1 °C

TVR (A-1)

0 dan 2500 ° C gacha

1 °C

GOST 26.011 bo'yicha yagona doimiy kuchlanish va oqim signallari

Oqim 0 dan 5 mA gacha

0 dan 100% gacha

0,1%

±0,25

Oqim 0 dan 20 mA gacha

0 dan 100% gacha

0,1%

Oqim 4 dan 20 mA gacha

0 dan 100% gacha

0,1%

0 dan 1 V gacha bo'lgan kuchlanish

0 dan 100% gacha

0,1%

doimiy kuchlanish signali

-50,0 dan 50 mV gacha

0 dan 100% gacha

0,1%

±0,25

*) GOST 6651 ga muvofiq NSKh bilan qarshilik termal konvertorlari bilan ishlaydigan qurilmalar eksport uchun mo'ljallangan.
