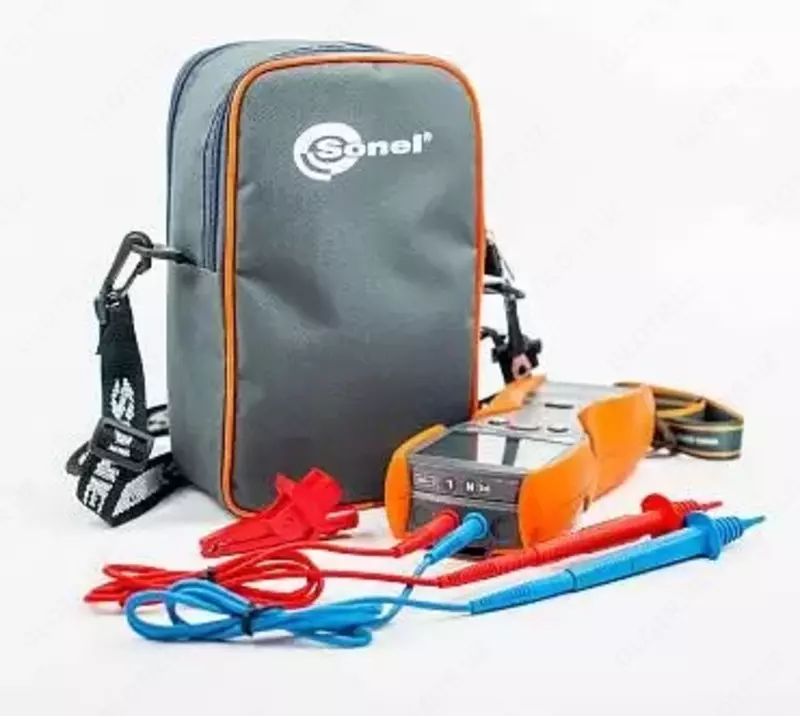

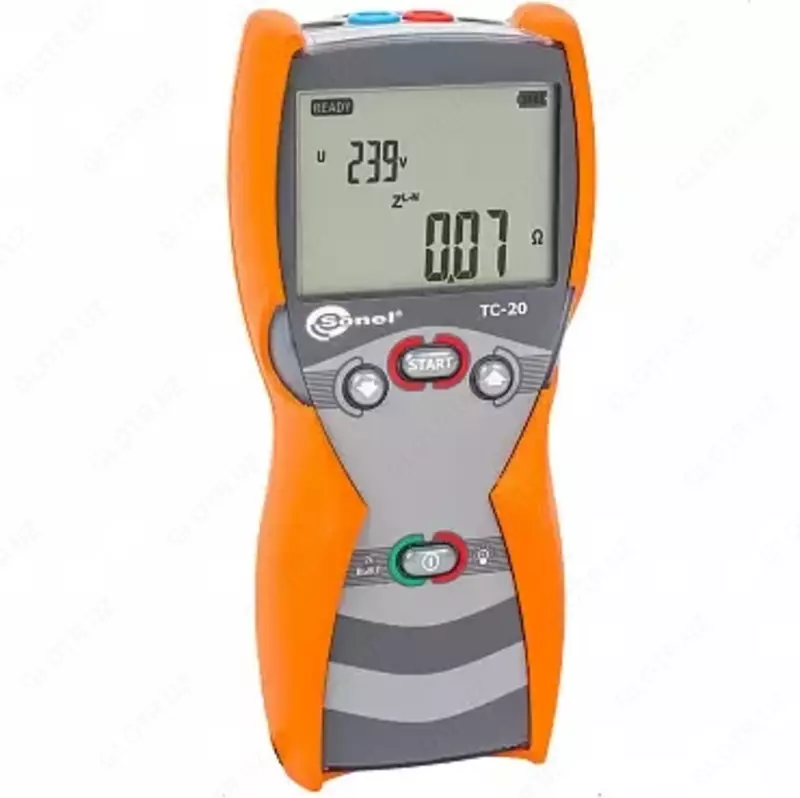

TS-20 - qisqa tutashuvli pastadir parametri o'lchagich

TS-20 ning xarakteristikalari
"e.m.r" qisqartmasi asosiy xatoning ta'rifida "eng kam ahamiyatli raqam birligi" degan ma'noni anglatadi. "i.v." qisqartmasi asosiy xato ta'rifida "o'lchangan qiymat" degan ma'noni anglatadi.

AC kuchlanishni o'lchash
Rang diapazoni rezolyutsiyasi asosiy xatosi
0...440 V 1 V ±(2,5% i.v. + 3 e.m.r.)
Qisqa tutashuv pastadir parametrlarini ZL-PE, ZL-N, ZL-L o'lchash

Qisqa tutashuvli pastadir impedansini o'lchash ZS
GOST IEC 61557-3-2013 bo'yicha o'lchov diapazoni

Sinov o'tkazgich O'lchov diapazoni Zs
1,2 m 0,24...200 Ohm
5 m 0,26...200 Ohm
10 m 0,28...200 Ohm
20 m 0,35...200 Ohm
O'lchov diapazoni ZS

Rang diapazoni rezolyutsiyasi asosiy xatosi
0...19,99 Ohm 0,01 Ohm ±(2,5% i.v. + 5 e.m.r.)
20,0...99,99 Ohm 0,1 Ohm ±(2,5% i.v. + 3 e.m.r.)
100...200 Ohm 1 Ohm ±(3% i.v. + 5 e.m.r.)
Nominal ish kuchlanishlari UnL-N/UnL-L: 220/380 V, 230/400 V, 240/415 V
Ishlash kuchlanish diapazoni: 198…264 V (ZL-PE va ZL-N uchun) va 342…440 V (ZL-L uchun)
Nominal tarmoq chastotasi fn: 50 Hz, 60 Hz
Ishlash chastotasi diapazoni: 45…65 Hz
Maksimal o'lchash oqimi: 230 V (10 ms) uchun 15,3 A va 400 V (10 ms) uchun 26,7 A
Faol RS va reaktiv XS qisqa tutashuv halqa qarshiligini o'lchash

Rang diapazoni rezolyutsiyasi asosiy xatosi
0..9.99 Ohm 0.01 Ohm ±(5% i.v. + 5 e.m.r.) ZS qiymatlari
ZS <10 ohm uchun hisoblangan va ko'rsatilgan
Loop qisqa tutashuv oqimi IK

GOST IEC 61557-3-2013 bo'yicha IK o'lchov diapazoni ZS asosida hisoblanadi.

Rang diapazoni rezolyutsiyasi asosiy xatosi
1,15…9,99 A 0,01 A Qisqa tutashuv zanjirining empedansi xatosi ZS asosida hisoblangan
10,0...99,9 A 0,1 A
100...999 A 1 A
1,00...9,99 kA 0,01 kA
10,0…40,0 kA 0,1 kA

Qo'shimcha texnik ma'lumotlar
GOST R 51350-99, EN 61010-1 va IEC 61557 ga muvofiq ikki tomonlama izolyatsiya klassi
hisoblagichni o'rnatish xavfsizligi toifasi CAT III 300 V
EN 60529 IP67 ga muvofiq hisoblagich korpusining himoya darajasi
mahsulot elektromagnit moslik standartlari talablariga javob beradi GOST R 51522.1-2011
mahsulot Bojxona ittifoqining TR CU 020/2011 texnik reglamentining elektromagnit moslik talablariga javob beradi
metr quvvat manbai 4 ishqoriy hujayra 1,5 V AA LR6 yoki 4 NiMH AA batareyasi
metrning umumiy o'lchamlari (uzunlik x kenglik x chuqurlik) 220 × 98 × 58 mm
batareyalar to'plami bilan qurilmaning og'irligi taxminan 509 g
ish harorati –20...+50 °C
saqlash harorati -20...+70 °C
kalibrlash harorati +23 ± 2 °C
kalibrlashda namlik 40...60%
ish paytida namlik 20...80%
balandligi 2000 m gacha
avtomatik o'chirishdan oldingi vaqt Avtomatik o'chirishni tanlash mumkin 300, 600 yoki 900 soniya
Batareyalarda Zs o'lchovlari soni > 5000 (daqiqada 2 o'lchov)
segmentli LCD displey
