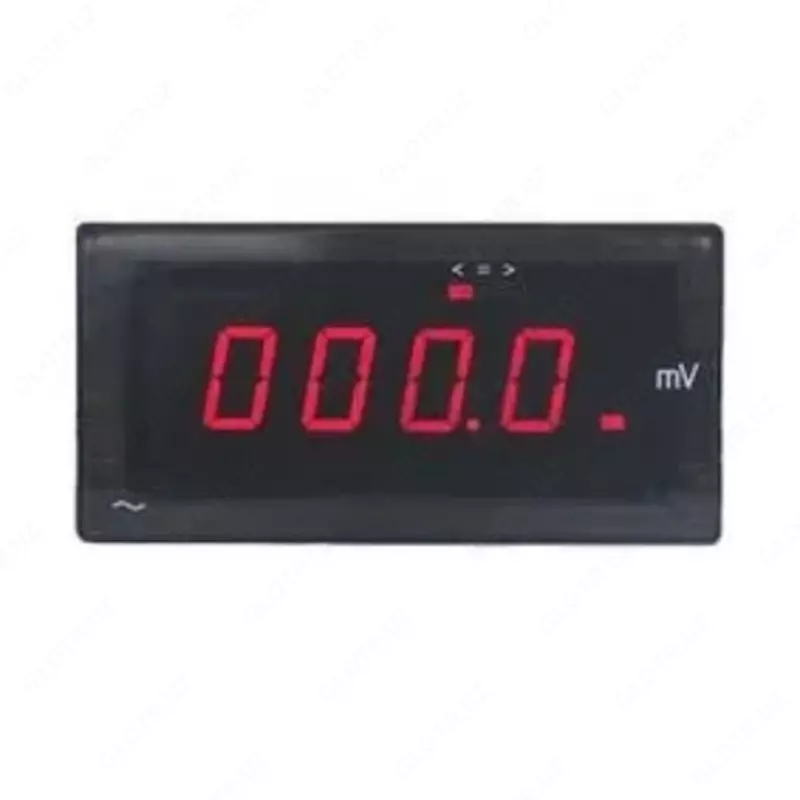

TsV2101 - raqamli panel o'zgaruvchan voltmetr

TsV2101 panel voltmetrini tayinlash: Qurilmalar oqimlarning samarali qiymatlarini o'lchash, o'lchov natijalarini axborotni qayta ishlash va ro'yxatga olish tizimlariga kiritish, shuningdek, o'lchov natijalarini telemexanika kanallari orqali uzatish uchun mo'ljallangan. TsV2101 ampermetrlari sanoat korxonalarida va elektr stantsiyalarida (CHP, GES, GRES, AES), tizimlararo elektr tarmoqlarida, shuningdek elektrotexnika korxonalarida energiya uskunalarini (platalar, pristavkalar, boshqaruv panellari va boshqalarni) to'ldirish uchun ishlatilishi mumkin. ). TsV2101 panel voltmetrining xususiyatlari: signalning to'lqin shaklidan qat'i nazar, o'zgaruvchan tok signallarining rms (rms) qiymatlarini o'lchash qobiliyati; chiqishlardan birining mavjudligi: RS232, RS485 yoki oqim chiqishi; raqamli o'lchamlari 25 mm gacha bo'lgan yorqin LED ko'rsatkichlaridan foydalanish tufayli o'qish diapazonining ko'payishi; o'lchov qiymatini belgilangan qiymatlar bilan taqqoslaydigan sozlamalar blokining mavjudligi, taqqoslash natijasining ko'rsatkichi, taqqoslash natijasining chiqish signalining mavjudligi; o'lchov oralig'ida o'rnatilgan ikkita belgilangan ko'rsatkich bilan o'lchangan qiymatni taqqoslash natijalari bo'yicha yuklanish davrlarini almashtirish qobiliyati; chiqish voltaji 100V bo'lgan standart o'lchash oqimi transformatorlari (VT) bilan ishlash qobiliyati; tashqi VTning transformatsiya koeffitsientini hisobga olgan holda tabiiy birliklarda o'lchov natijasini ko'rsatadigan o'lchov omilini joriy etish imkoniyati; kirish, chiqish va elektr zanjirlarini galvanik izolyatsiyasi; yanada ishonchli tarkibiy qismlardan foydalanish, shuningdek ularning sonini kamaytirish, avtomatlashtirilgan o'rnatish va elementlarni lehimlash hisobiga ishonchliligi oshdi. TsV2101 panel voltmetrining tavsifi: Qurilmalarning har biri ikkita o'lchash moslamasini birlashtiradi - o'lchangan parametrning oqim yoki raqamli signalga konvertori va raqamli ko'rsatkichga ega o'lchash moslamasi. TsV2101 panel voltmetrini buyurtma qilish misoli: TsV2101-XXX-Y-ZW, qaerda XXX - yuqori o'lchov chegarasi: 001 - 100 mV; 002 - 200 mV; 003 - 500 mV; 004 - 1 V; 005 - 2V; 006 - 5V; 007 - 10 V; 008 - 20 V; 009 - 50 V; 010 - 100 V; 011 - 200 V; 012 - 500 V; 010 transformatsiya koeffitsientini hisobga olgan holda - tashqi kuchlanish transformatori bilan o'lchovlar uchun, buyurtma berishda tashqi transformatorning dastlabki kuchlanishining o'ziga xos qiymati ramzdan keyin qavsda ko'rsatiladi. Y - indikatorlarning och rangi: K - qizil va B - yashil; Z - interfeys: RS-232 uchun 1, RS-485 uchun 2; V - konversiya diapazoni uchun doimiy oqim oqimining birlashtirilgan chiqish signaliga o'lchangan kuchlanish qiymatining konvertorining mavjudligi: - 1 - chiqish oqimi 0 dan 5 mA gacha; - 2 - chiqish oqimi 4 dan 20 mA gacha; - 3 - chiqish oqimi 0 dan 20 mA gacha; - 0 - oqim chiqishi yo'q. Birlamchi kuchlanish qiymati 250 kV bo'lgan tashqi kuchlanish transformatoridan foydalangan holda o'lchash uchun voltmetrni yozib olishning misoli, LED rangi qizil, RS-485 interfeysi, 0 dan 5 mA gacha bo'lgan oqim borligi: "Voltmetr TsV2101 - 010-K-21 (250 kV) TU 4221-034-71064713-2007"; Nominal qiymati 50 V bo'lgan voltmetr yozuvining misoli, indikatorlarning rangi qizil, RS-232 interfeysi, 4 dan 20 mA gacha bo'lgan oqimning mavjudligi: "Voltmetr TsV2101 - 009-K-12 TU 4221-034-71064713-2007". TsV2101 panel voltmetrining o'lchovli chizmasi: TsV2101 panel ampermetrining texnik xususiyatlari: Umumiy xususiyatlar Parametr qiymati O'lchov oralig'i 500 mV dan 2 V gacha (to'g'ridan-to'g'ri ulanish), 505 dan 50002 V gacha (TT 5A orqali) Aniqlik sinfi 0.2 Shaklning buzilishiga bardoshlik o'lchangan signal sinusoidal buzilish koeffitsientining egri chizig'i ostida 30% gacha o'lchangan kuchlanish va oqim harmonikaning ta'siri sekundidan 13gacha. Ruxsat etilgan ortiqcha yuk kirish kanalida - oqim 7 martadan oshadigan ikkita ortiqcha yuk nominal qiymati, davomiyligi 15 s, 60 s oralig'ida; - oqim 10 martadan oshadigan ikkita ortiqcha yuk nominal qiymati, davomiyligi 5 s, 10 soniya bilan; - oqim 20 martadan oshadigan beshta ortiqcha yuk nominal qiymati, davomiyligi 1 s, 300 s oralig'ida. Ko'rsatilgan ma'lumotlar - shaklda o'lchangan qiymat 4 xonali kasr va vergul; - "~" belgisi; - ">", "=" va "belgilarini o'rnatish
