TTP-30 - oqim yo'nalishini qidirish kompleksi

Ttp-30 oqim qidiruv kompleksining maqsadi:

Ttp-30 iz detektori quvurlarni yotqizish yo'lini aniqlash va aloqa usuli bilan magistral quvurlar va boshqa er osti kommunikatsiyalarining izolyatsion qoplamasida tuproqni ochmasdan nuqsonlarni topish uchun mo'ljallangan.

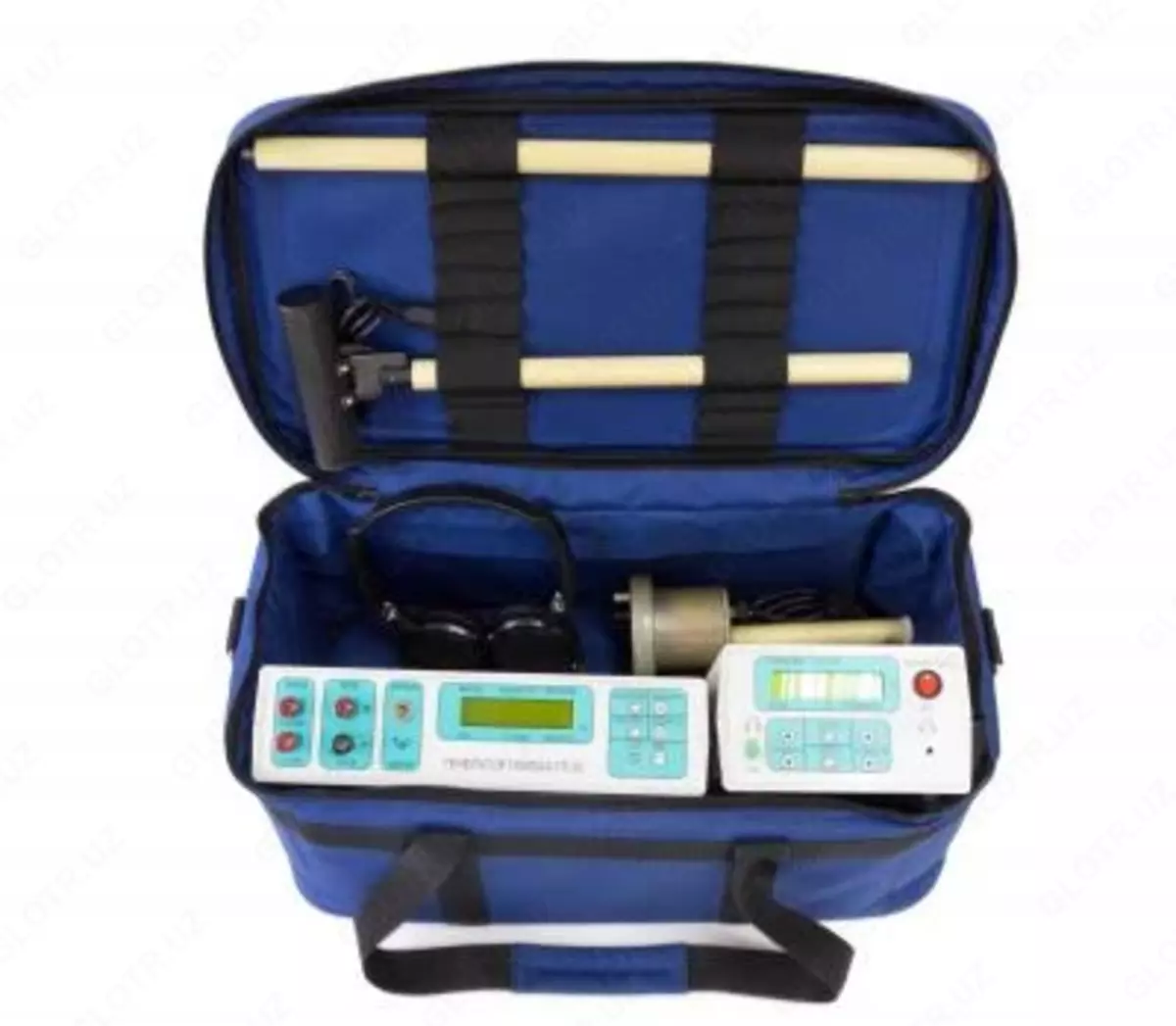

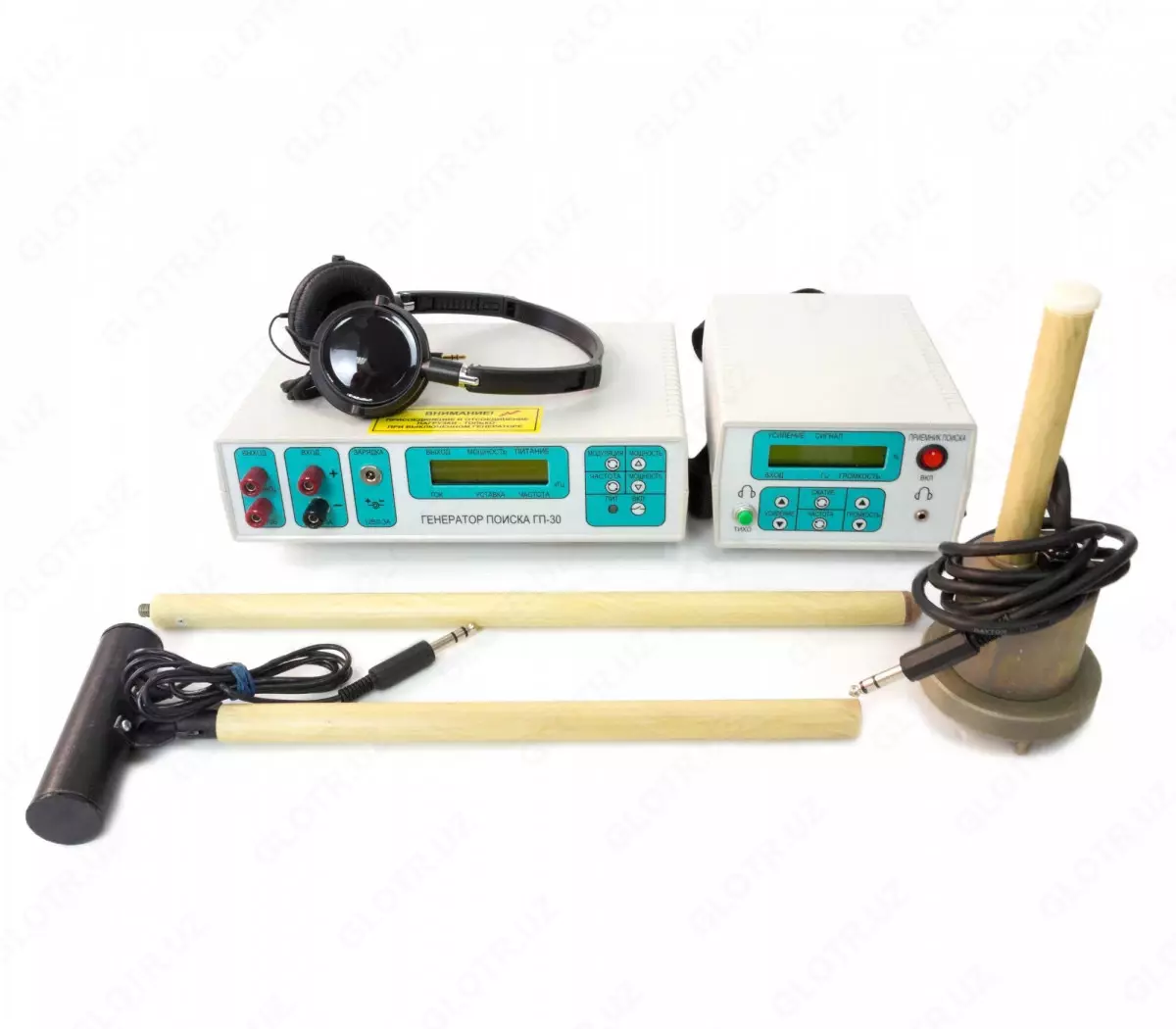

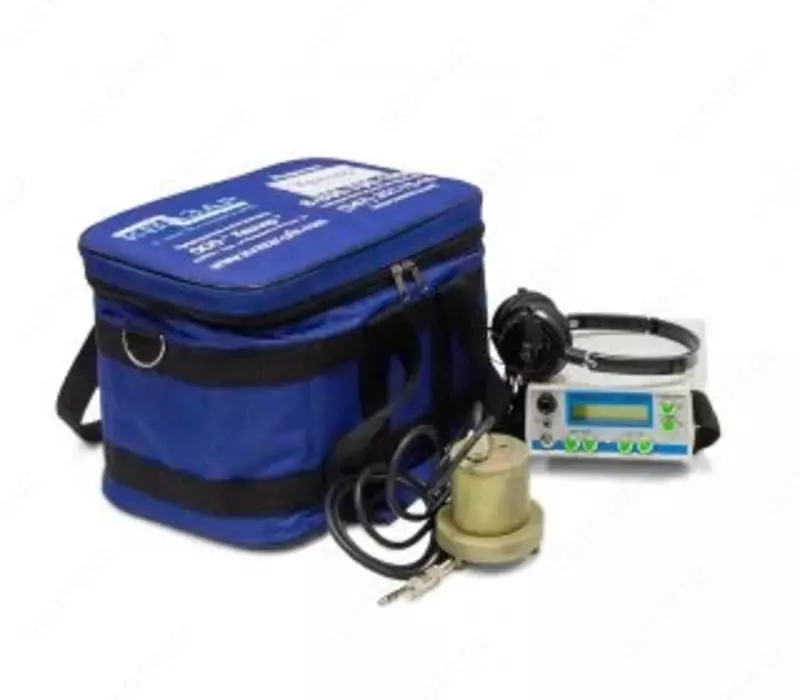

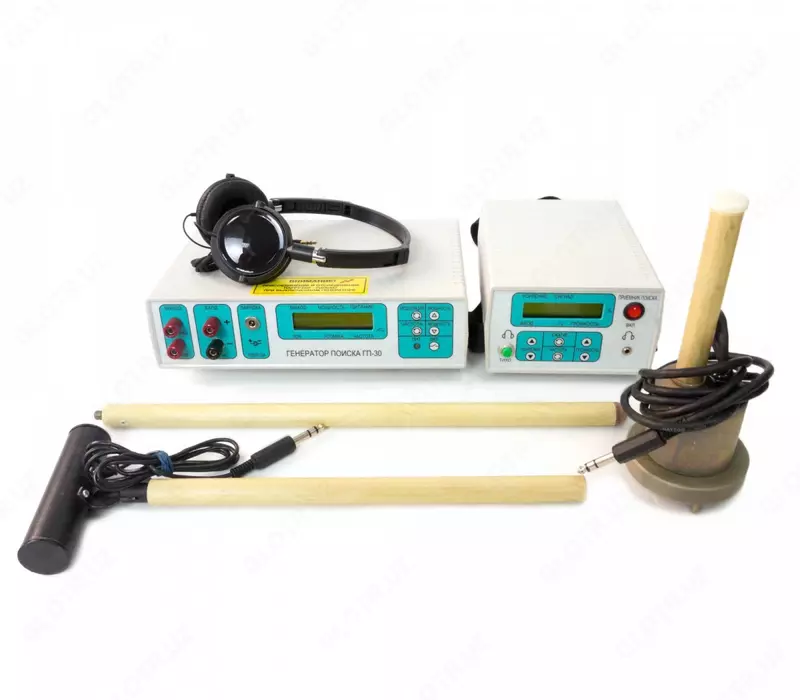

Ttp-30 iz qidiruvchisi universal qidiruv qabul qiluvchisi (elektromagnit antenna va akustik sensor bilan) va ko'chma qidiruv generatoridan (elektromagnit qidiruvda signal beradi) iborat to'plamdir.

GOST 15150-69 bo'yicha 1-toifali uhl iqlim versiyasida iz detektori atrof-muhit harorati minus 20ºS dan ortiqcha 45ºs gacha va nisbiy namlik 35ºs haroratda 80% gacha, atmosfera bosimi 86 dan 106 kPa gacha ishlashga mo'ljallangan.

Ttp-30 rusumli qidiruv kompleksining texnik xususiyatlari:

Parametr Qiymati

Qabul qilgich

"Trek" rejimi (elektromagnit antennadan signal)

Markaziy tarmoqli kengligi chastotalari, Hz 50, 100, 520, 2000, 8000

Tanlangan kuchaytirgichning q-qiymati (0,5 daraja) barcha ish chastotalarida, kamida 50 birlikda

1000 Gts chastotada indikator shkalasining to'liq og'ishida qabul qiluvchining kuchlanish sezgirligi, kamida mkv 100

Ikkala rejimda ham daromadni sozlash diapazoni (10 qadam 6 db), db 60

"Ovoz" rejimi (akustik sensordan signal)

Chastota diapazonlarining o'rtacha chastotasi (umumiy q=1 bo'lgan ikkinchi darajali tarmoqli o'tkazgich filtri), Hz 70, 200, 600, 2000

Diapazonlarning o'rtacha chastotasi keng tarmoqli (umumiy q = 0,5 bo'lgan ikkinchi darajali tarmoqli o'tkazgich filtri), Hz 200

600 Gts diapazonida 1000 Gts signal chastotasida indikator shkalasining to'liq og'ishida sezgirlik, kamida mkv 100

Qabul qiluvchining daromadini sozlash diapazoni, db 48

Umumiy xususiyatlar

Ikkala rejimda ham naushniklarda ovozni kuchaytirishni sozlash diapazoni, db 24

Quvvat batareyasining kuchlanishi, V 3,3 dan 5 gacha

Ta'minot kuchlanishidagi o'rtacha iste'mol oqimi 4,5 V, ma, 80 dan oshmaydi
