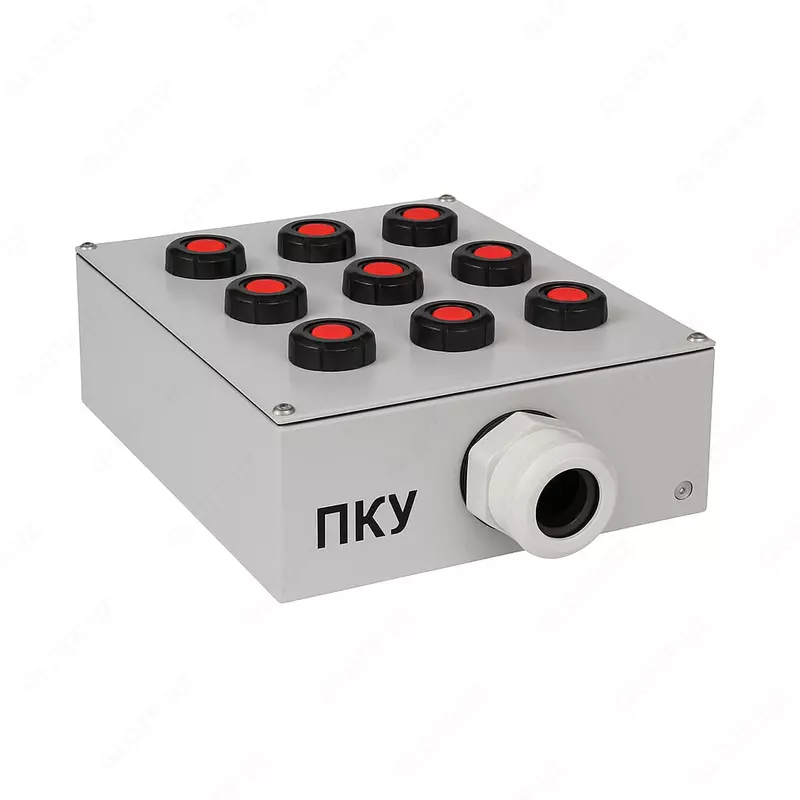

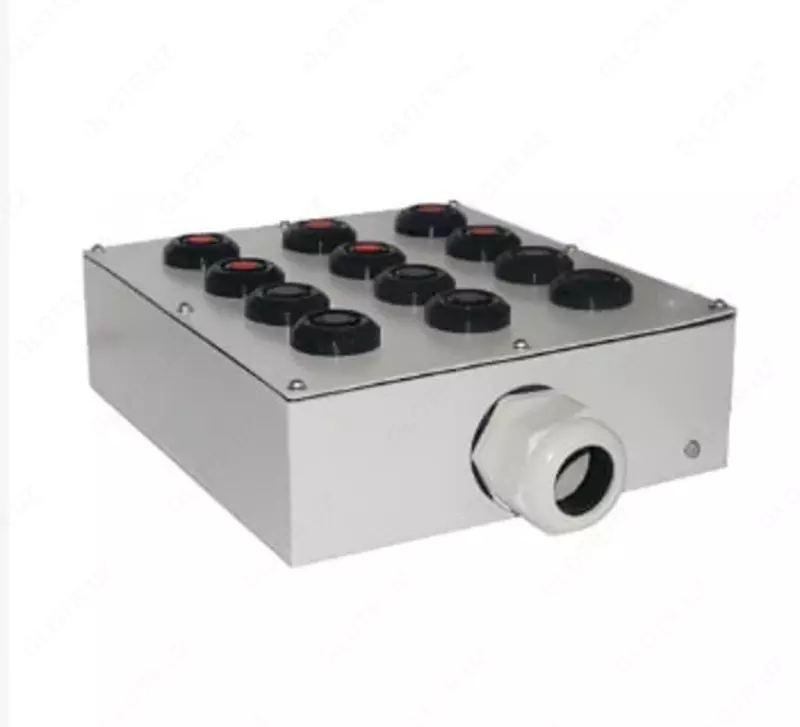

Tugmachani boshqarish posti PKU-15-21.341-54U2 (6 * VK30-10-11110-54 (1z + 1r) qora +6 * VK30-10-11110-54 (1z + 1r) qizil + PG-36), boshqaruv posti (ET) Art. - ET054504

PKU 15-21 tugmachali boshqaruv postlari 660 V gacha kuchlanish va 50/60 Gts chastotali va to'g'ridan-to'g'ri oqim 440 V gacha bo'lgan o'zgaruvchan tokning elektr boshqaruv zanjirlarini almashtirish uchun mo'ljallangan. Devorga o'rnatilgan postlar elektr tizimlarida nazorat qilish va ko'rsatish uchun ishlatiladi, favqulodda to'xtash postlari odamlarning shikastlanishini oldini olish yoki shikastlanish xavfini kamaytirish uchun ishlatiladi.

Afzalliklar

zarbaga chidamli korpus;

yuqori ishonchlilik;

qurilmalarni oson o'rnatish;

boshqaruv jarayonini optimallashtiradigan har qanday tugmalar to'plamini tanlash imkoniyati.

Asosiy texnik xususiyatlar:

Turi - PKU tugmachasini boshqarish posti

Maqola - ET054504

Korpus (qobiq) materiali - metall

Boshqarish elementlarining soni (qurilmalari) - 12

50/60 Hz chastotali o'zgaruvchan tokning izolyatsiyalash kuchlanishi, Ui, V - 660 V

To'g'ridan-to'g'ri oqimning izolyatsiyalash kuchlanishi Ui, V - 440 V

Nominal issiqlik oqimi, Ith, A - 10 A

Himoya klassi - IP54

Iqlim versiyasi va joylashtirish toifasi - U2

Kabel kirish - PG-36

Foydalanish shartlari - soyabon ostida

O'rnatish usuli - tekis yuzaga

Nominal ish kuchlanishi, Ue, V - 440 V DC, 660 V AC

Kommutatsiya aşınma qarshiligi, VO davrlari - 1 000 000

Qurilmaning vertikal qatorlari soni - 3

Qurilmaning gorizontal qatorlari soni - 4

O'rnatilgan tugmachali kalitlarning turi va soni - VK30-10-11110-54 qora tugma-6 dona; VK30-10-11110-54 qizil tugma-6 dona.

Tashqi simlarni kiritish uchun bez turi - PG 36

Kontaktlar turi - 1NO+1NC

Tashqi o'tkazgichlarning kesimi, mm² - 0,75-2,5

Vintli ipning o'lchami, mm - M3,5-M4,0

Vintni mahkamlashda moment, Nm - 1,0-1,18

Ish joyi - Vertikal, gorizontal

Ishlash harorati, °C -40 dan +40 °S gacha

Kommutatsiya uskunalari uchun o'rnatish teshigining diametri, mm - Ø 30

Gabarit o'lchamlari LxHxB, mm - 260x100x240
