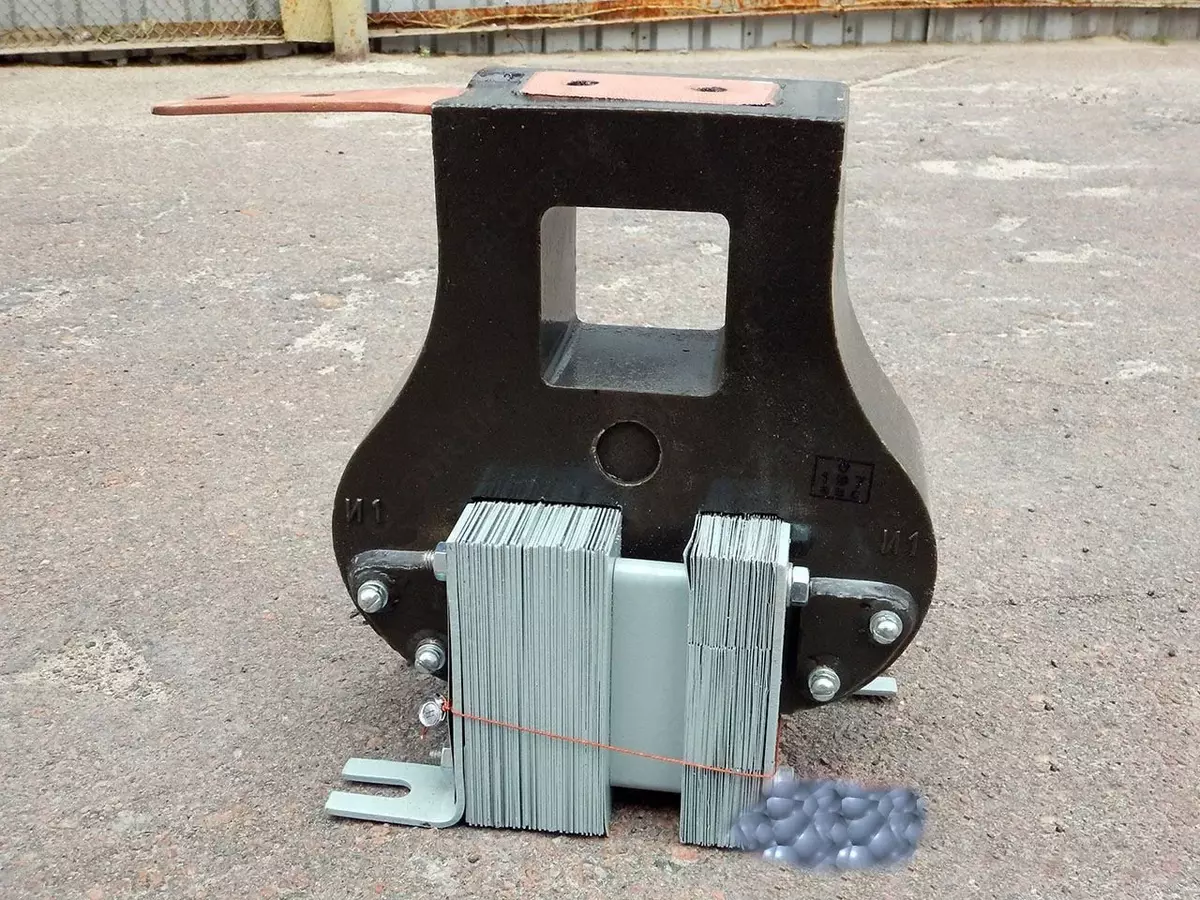

TVK-10-150/5 tok transformatori (1155869-modda)

TVK-10-150/5 tok transformatori yuqori birlamchi tok qiymatlarini o‘lchash va himoya tizimlari uchun xavfsiz darajaga kamaytirish hamda o‘lchov ma’lumotlarini uzatish uchun mo‘ljallangan. Qurilma elektr tarmoqlarida tokni aniq nazorat qilish imkonini beradi va o‘lchash, signalizatsiya, himoya hamda boshqaruv tizimlarining barqaror ishlashini ta’minlaydi. Yuqori aniqlik va ishonchli ishlashi sababli u energetika hamda sanoat obyektlarida keng qo‘llaniladi.

Transformatorning asosiy vazifasi — birlamchi tokni ikkilamchi zanjirlar uchun mos qiymatgacha kamaytirishdir. Bu o‘lchash asboblari va rele himoya tizimlarini yuqori tokdan himoya qiladi. TVK-10-150/5 ikkilamchi zanjirlarni yuqori kuchlanishli birlamchi tarmoqdan elektr jihatdan ajratib, xavfsiz ekspluatatsiyani ta’minlaydi.

Qurilma 50 Gts chastotali o‘zgaruvchan tok tarmoqlarida, 10 kV kuchlanish sinfiga ega KRU va KSO taqsimlash qurilmalarida ishlatiladi. Konstruktsiyasi tayanch (opora) turida bo‘lib, birlamchi o‘rama shina ko‘rinishida, ikkilamchi o‘ramlar esa magnit yadroga joylashtirilgan. Mustahkam tuzilma uzoq muddat xizmat qilish va ish yuklamalariga chidamlilikni ta’minlaydi.

TVK-10-150/5 tok transformatori elektr energiyasi tizimlarida tok nazorati va himoya qurilmalarining to‘g‘ri ishlashini ta’minlaydi. Yuqori izolyatsiya xususiyatlari, ishonchli konstruktsiya va o‘lchash aniqligi uni o‘rta kuchlanishli taqsimlash tizimlari uchun samarali yechimga aylantiradi.

Afzalliklar

Yuqori tokni o‘lchash uchun xavfsiz qiymatga kamaytiradi
Ikkilamchi zanjirlarni yuqori kuchlanishdan izolyatsiya qiladi
O‘lchov ma’lumotlarini aniq uzatadi
Mustahkam tayanch konstruktsiya
Himoya va boshqaruv tizimlari bilan mos

Texnik xususiyatlar

5 tez-tez beriladigan savollar

1. TVK-10-150/5 nima uchun ishlatiladi?
   Yuqori tokni kamaytirib, o‘lchash va himoya tizimlariga uzatish uchun.

2. Qaysi qurilmalarda qo‘llaniladi?
   10 kV li KRU va KSO taqsimlash qurilmalarida.

3. Ikkilamchi tok qiymati qancha?
   5 A.

4. Izolyatsiya nima uchun kerak?
   Xavfsizlikni ta’minlash va ikkilamchi zanjirlarni himoya qilish uchun.

5. Konstruktsiyasi qanday?
   Tayanch turdagi, birlamchi shina va ikkilamchi o‘ramli yadrodan iborat.
