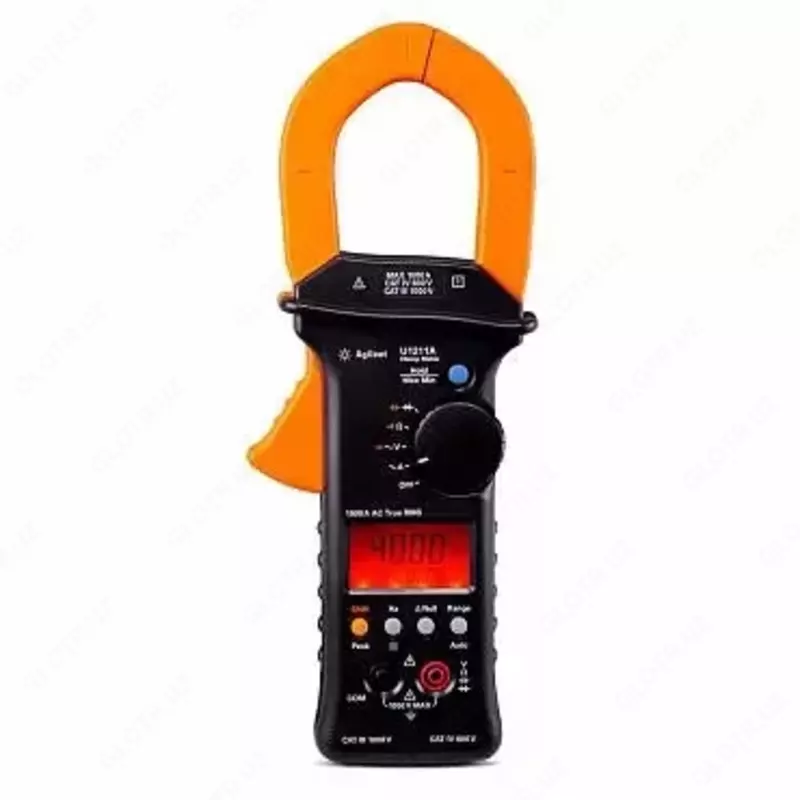

U1211A - oqim qisqichi

U1211A Texnik xususiyatlari
U1211A oqim qisqich o'lchagichning texnik xususiyatlari

doimiy kuchlanish

Ranglar

400 V (ravshanligi 1 mV, xato 0,5%+5)
1000 V (ravshanligi 1 V, xato 0,5%+3)

Kirish empedansi

10 MOhm

Haddan tashqari yuk belgisi

1000V R.M.S

AC kuchlanish

Ranglar

400 V (ravshanligi 1 mV, xato 1%+5, 45-400 Hz)
1000 V (ravshanligi 1 V, xato 1%+5, 45-400 Gts)

Kirish empedansi

10 MOhm

Haddan tashqari yuk belgisi

1000V R.M.S

AC

Ranglar

40 A (0,01 A ruxsat)
400 A (ravshanligi 0,1 A)
400-700 A (1 A ruxsat)
700-1000 A (1 A ruxsat)

Diapazonlardagi xatolar

40 A

45-65 Hz: 1,0%+10
65-400 Hz: 1,0%+10
400Hz-1kHz: 3,0%+10

400 A

45-65 Hz: 1,0%+5
65-400 Hz: 1,0%+5
400Hz-1kHz: 3,0%+5

400-700 A

45-65 Hz: 1,0%+5
65-400 Hz: 1,0%+5
400Hz-1kHz: 3,0%+5

700-1000 A

45-65 Hz: 1,0%+5
65-400 Hz: yo'q
400Hz-1kHz: yo'q

Qarshilikni o'lchash

Ranglar

400 Ohm (ravshanligi 0,1 Ohm, chuqurligi 0,5%+3, sinov oqimi 0,8 mA)
4 kOm (ravshanligi 0,001 kOm, chuqurligi 0,5%+3, sinov oqimi 80 mkA)

Diyot sinovi

Ruxsat

0,001 V

O'lchov xatosi

0,5%+2

Sinov oqimi

0,8 mA

Voltaj (o'tish ochilishi)

+3,1 V dan

Chastotani o'lchash

Ranglar

99,99 Gts (ravshanligi 0,01 Gts, chuqurligi 0,2%+3, min. chastotasi 10 Gts)
999,9 Gts (ravshanligi 0,1 Gts, chuqurligi 0,2%+3, min. chastotasi 10 Gts)
9,999 kHz (ravshanligi 0,001 kHz, chuqurligi 0,2%+3, min. chastotasi 10 Hz)
99,99 kHz (ravshanligi 0,01 kHz, chuqurligi 0,2%+3, min. chastotasi 10 Hz)
999,9 kHz (ravshanligi 0,01 kHz, chuqurligi 0,2%+3, min. chastotasi 10 Hz)

Imkoniyatlarni o'lchash

Ranglar

400 µF (ravshanligi 0,1 µF, chegara 2%+4)
4000 µF (ravshanligi 1 µF, chuqurlik 3%+4)

Haddan tashqari yuk belgisi

<0,3A oqim uchun 1000V R.M.S

Umumiy xususiyatlar

O'lchamlari

106 mm x 273 mm x 43 mm

Og'irligi

625

Displey

4-bit, maks. o'qishlar soni 4100
12 segment analog shkala
Avtomatik polarit ko'rsatkichi

Oziqlanish

9 V, batareya
Kam batareya indikatori - qiymati 6 V dan past
Uzluksiz ishlash muddati 60 soat.

Penslarning diametri

52 mm, maksimal qiymat

foydalanish shartlari

Harorat: -10°S ... +50°S
Namlik: 0 ... 80%

Saqlash shartlari

Harorat: -20°S ... +60°S
Namlik: 0 ... 80%

Xavfsizlik toifalari

CAT III 1000V, CAT IV 600V
