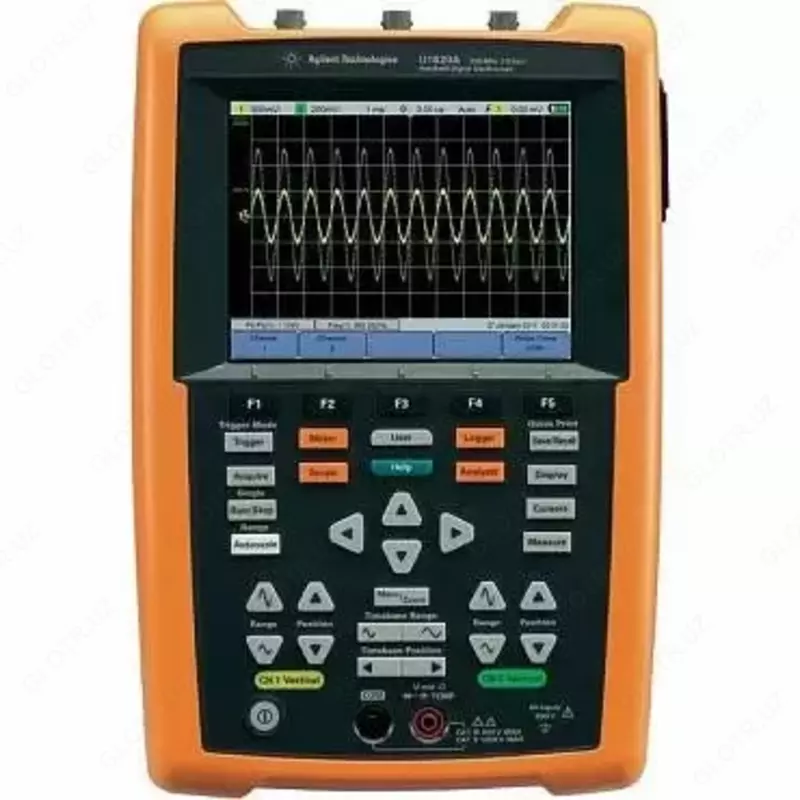

U1620A - osiloskop-multimetr

U1620A Texnik xususiyatlari
Vertikal burilish tizimi
Tarmoqli kengligi (–3 dB) 200 MGts
DC koeffitsientining aniqligi to'liq shkalaning ±4% (8 bo'linmaga to'liq shkala ekvivalenti)
Kursor bo'yicha o'qish xatosi (ikki kursor) ±{xato koeffitsienti. postda daromad olish. joriy + to'liq shkalaning 0,4% (~1 ml. r.)}
Vaqtinchalik ko'tarilish vaqti 1,75 ns (tip)
2 mV / div dan 50 V / div gacha bo'lgan og'ish omillari
Maksimal kirish kuchlanishi CAT III 600 V (10:1 prob bilan) CAT III 300 V (to'g'ridan-to'g'ri kirish ulanishi)
Ofset ±4 bo'linish
Dinamik diapazon ±8 bo'linish
Kirish empedansi 1 MŌ ±1%, ~22 pF ±3 pF
AC kirish aloqasi (yopiq kirish), doimiy kirish (ochiq kirish)
Tarmoqli kengligi chegarasi 10 kHz yoki 20 MGts (tanlash mumkin)
CAT III 300 V kanallari orasidagi izolyatsiya (bir xil og'ish koeffitsienti bilan)
U1560-60001 problari: 1:1 passiv prob U1561-60001: 10:1 passiv prob U1562-60001: 100:1 passiv prob
Probning bo'linish nisbati 1: 1, 10: 1, 100: 1
Prob kompensatsiyasi uchun signal chiqishi Chastota taxminan 1 kHz, kuchlanish taxminan 5 Vp-p
Shovqin darajasi (cho'qqidan cho'qqigacha) (tip.) 3% FS yoki 5 mV (qaysi biri kattaroq bo'lsa)
Vertikal DC ofset kuchlanish sozlamalari xatosi ±0,1 div ±2,0 mV belgilangan qiymatning ±0,5%
Kursor bo'yicha hisoblash xatosi (bitta kursor) ±{xato koeffitsienti. postda daromad olish. oqim + vertikal ofset kuchlanishni o'rnatish xatosi to'liq shkalaning +0,2% (~1/2 ml. raqam)}
Kursor bo'yicha o'qish xatosi (ikki kursor) ± {xato koeffitsienti. postda daromad olish. joriy +0,4% to'liq shkala (~1 ml. r.)}
Gorizontal skanerlash
Tozalash tezligi 2 ns/div dan 50 s/div gacha
Ruxsat 40 ps (2 ns/div)
Yo'naltiruvchi signal chastotasi xatosi 25 x 10-6
Ekrandagi mos yozuvlar nuqtasining pozitsiyalari: chap, markaz, o'ng
Kechikish oralig'i (oldindan tetiklash) ekran kengligi yoki 1 ms (qaysi biri kamroq bo'lsa)
Kechikish diapazoni (post-trigger) 20 ms dan 500 s gacha
Kechikish ruxsati 40 ps (2 ns/div)
Kanallar orasidagi bitta kanalda kechikish vaqtini o'lchash xatosi o'qishning ±0,0025% ekran kengligining ±0,17% ±60 ps ± 0,0025% o'qish ekran kengligining ±0,17% ± 120 ps
Skanerlash rejimlari Asosiy (asosiy), Zoom (kechiktirilgan), XY, Roll (aylantirish)
Ekranni panorama va kattalashtirish ikkiga bo'linadi, ekranning yuqori yarmida asosiy skanerlash, pastki yarmida esa asosiy skanerlashning kattalashtirilgan (cho'zilgan) qismi ko'rsatiladi.
Ma'lumotlarni yig'ish tizimi
Ikki kanalli interleave rejimida maksimal namuna olish tezligi 2 GS/s, har bir kanal uchun 1 GS/s
Signal xotirasining maksimal chuqurligi interleaved rejimida 2 MSa, har bir kanal uchun 1 MSa
Vertikal o'lchamlari 8 bit
Tepalikni aniqlash
O'rtacha soni 2 dan 8192 gacha, 2 quvvat qadamida tanlanadi
Filtrning tarmoqli kengligi chegarasi 10 kHz va 20 MGts
Interpolyatsiya (Sin x)/x
Boshlash tizimi
Manbalar kanallari 1, 2, tashqi
Ishga tushirish rejimlari Avtomatik (avtomatik), Oddiy (ishlash shartlariga ko'ra), Yagona (bir martalik)
Differensial, nosozlik, televizor signali, N-differensial, CAN, LIN avtobus shartlari bo'yicha ishga tushirish turlari
Autoscale Barcha faol kanallarni aniqlaydi va ko'rsatadi, eng yuqori raqamlangan kanalda chekka qo'zg'atuvchi rejimini o'rnatadi, taxminan 2 signal davrini ko'rsatish uchun ofset faktorini o'rnatadi: kuchlanish
Triggerni ushlab turish vaqti ~60 ns dan 10 s gacha
Trigger darajasi chegaralari ekran markazidan ±6 bo'linish
Trigger sezuvchanligi
kamida 10 mV/div: 0,5 bo'linma 10 mV/div dan kam: 1 dan ortiq bo'linma yoki 5 mV
Trigger darajasining aniqligi ±0,5 bo'linish
Trigger yo'lidagi aloqa turi AC (o'zgaruvchan tok, ~10 Gts), DC (to'g'ridan-to'g'ri oqim), LF Rad etish (past chastotali shovqinlarni bostirish ~ 35 kHz), HF rad etish (yuqori chastotali shovqinlarni bostirish ~ 35 kHz)
Tashqi tetik
Kirish empedansi Maks: 1 MŌ, ~10 pF Kirish kuchlanishi: CAT III 300 V Trigger darajasi diapazoni: DC Ulangan: ±5 V Tarmoqli kengligi: 100 kHz
O'lchov funksionalligi
Avtomatik o'lchovlar: kechikish, musbat va salbiy impulslar uchun ish aylanishi, ko'tarilish / pasayish vaqti, chastota, davr, faza siljishi, cho'qqi / past vaqt, ijobiy / salbiy impuls kengligi, amplituda, o'rtacha qiymat, baza / tepalik darajasi, davr uchun o'rtacha qiymat , maks./min. qiymat, chekka orqasida oshib ketish, tepadan tepaga, chekkadan oldin oshib ketish, standart og'ish, RMS kuchlanishi, faol/ko'rinadigan/reaktiv quvvat, quvvat omili
Matematik funksiyalar CH1 + CH2, CH1 – CH2, CH2 – CH1, CH1 x CH2, CH1/CH2, CH2/CH1, d/dt (CH1), d/dt (CH2), ∫(CH1)dt, ∫(CH2) dt
Kursorlar kuchlanish yoki vaqt farqlarini o'lchash uchun qo'lda yoki avtomatik ravishda o'rnatiladi
FFT nuqtalari soni 1024
Tarozi turlari (deraza) to'rtburchaklar, Hanning, Xemming, Blackman-Harris, tekis tepa
Ko'rsatish tizimi
VGA o'lchamlari bilan 5,7 dyuymli TFT LCD displey va yorqin quyosh nurida ham ko'rish mumkin
VGA o'lchamlari (ekran maydoni
