Uch fazali quvvat transformatori TDN-25000/110/6(10)

Transformator TDN-25000/110/6(10)

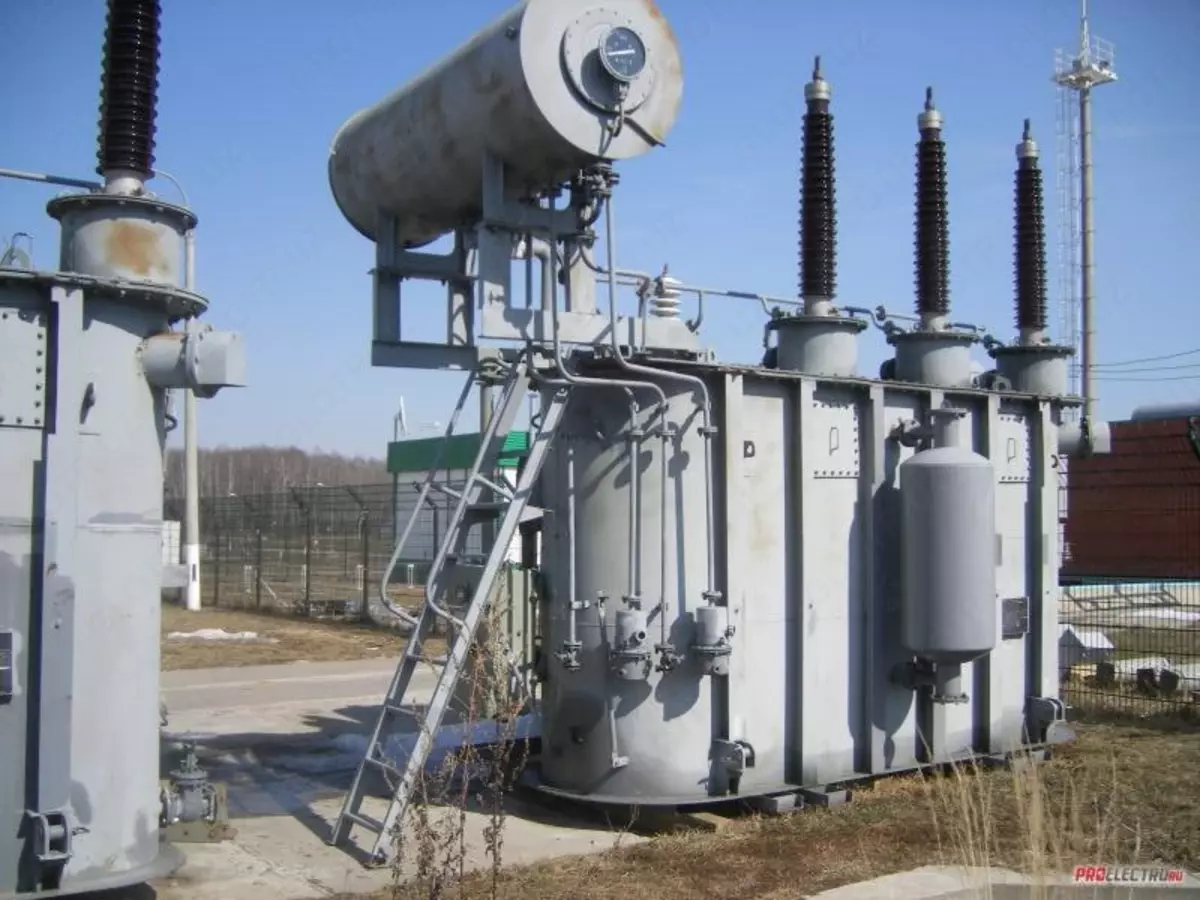

Transformator turi TDN-25000/110/6(10) - "D" sovutish tizimiga ega va yuk ostida kuchlanishni tartibga solish qobiliyatiga ega zamonaviy quvvat moyi uch fazali ikki o'rash transformatori. Ushbu transformator 110 kV dan 6 yoki 10 kV gacha bo'lgan diapazonda energiya konversiyasini ta'minlovchi 110 kV kuchlanishli elektr tarmoqlarida qo'llaniladi. U mo''tadil iqlimi bo'lgan hududlarda ishlash uchun mo'ljallangan va energetika ob'ektlarining ochiq podstansiyalarida o'rnatiladi.

25 000 kVA yuqori nominal quvvati tufayli transformator yirik sanoat korxonalari, taqsimlash va energiya ishlab chiqarish stansiyalari uchun ishlatiladi. Qurilmaning dizayni yuqori yuklarda ham barqarorlik va ishonchlilikni ta'minlaydi va sovutish tizimida moydan foydalanish samarali issiqlik tarqalishini va uzoq xizmat muddatini kafolatlaydi.

Afzalliklar

Katta ob'ektlar uchun 25 MVA yuqori quvvat

Ishonchli sxema va o'rash aloqasi guruhi U / D-11

Yuk ostida aniq sozlash uchun kuchlanishni tartibga solish PBV ± 9x1,78%

Tashqi makon uchun mo'ljallangan mustahkam dizayn

Optimallashtirilgan o'rash va sovutish tizimi tufayli yo'qotishlar kamayadi va yuqori samaradorlik

Texnik spetsifikatsiyalar

Transformator turi: TDN

Nominal quvvat: 25 000 kVA

Nominal kuchlanish HV: 110 kV

Nominal kuchlanish LV: 6 yoki 10 kV

Aylanma va ulanish guruhi: U/D-11

Yuksiz yo'qotishlar (Po): 17 000 Vt

Qisqa tutashuvdagi yo'qotishlar (Pk.z.): 120 kVt

Yuksiz oqim: 0,2%

Yog 'og'irligi: 11500 kg

Brüt og'irligi: 45 000 kg

Olchamlari (L×W×H): 5515 × 3790 × 5080 mm

Nominal chastota: 50 Hz

Voltajni tartibga solish: HV tomondan PBB ±9x1,78%
