УКИ-1К — устройство контроля изоляции трубопроводов

Kod: P-0894188 Ushbu mahsulot sotuvda mavjud emas

Показать телефон Позвонить Xabar yuborish Xabar yuborish

Tavsifi

Назначение устройства УКИ-1К:
Устройство контроля изоляции трубопроводов УКИ-1К предназначено для:

определения мест сквозных повреждений в противокоррозийном покрытии подземных трубопроводов без их вскрытия;

интегральной оценки состояния изоляции отдельных участков на основе бесконтактных измерений токов в трубе;

точного определения оси трубопровода, кабеля и глубины их залегания;

определение места повреждения анодной линии установки катодной защиты.

Отличительные характеристики устройства УКИ-1К:

поиск повреждений на частоте 10000 Гц;
выходная мощность генератора с 40 до 100 Вт;
дальность обследования трубопровода до 5 км;
хорошая чувствительность селективного приемника;
малая относительная погрешность определения планового расположения подземного трубопровода и глубины залегания;
малые вес и габариты комплекта;
устройство УКИ-1К упаковано в удобный, для эксплуатации на трассе, кейс размером 460х290х300 мм;
хорошая точность определения места нарушения сплошности изоляции.

Технические данные устройства УКИ-1К:

Параметр	Значения
Дальность обследования (максимальное удаление от генератора в зависимости от состояния изоляционного покрытия	3 км
Погрешность определения места расположения дефекта в изоляционном покрытии, не более	±0.2 м
Минимальный размер определяемого дефекта в изоляции на фоне сплошного изоляционного покрытия, не более	3 мм2
Рабочие частоты селективного индикатора установки	100Гц; 1000Гц; 10000Гц
Ослабление помехи с частотой 50 Гц по отношению к сигналу с частотой: - 100 Гц, не менее - 1000 Гц, не менее - 10000Гц, не менее	1000 раз 3000 раз 3000 раз
Рабочие частоты генератора установки в активном режиме поиска	1000 Гц; 10000 Гц
Индикация показаний	стрелочный прибор и головные телефоны
Напряжение питания селективного индикатора ( элемент типа 3336)	4.5 В
При использовании свежего комплекта элементов гарантируется непрерывная работа селективного индикатора в течении	200 час
Габаритные размеры селективного индикатора	190х135х80 мм
Масса селективного индикатора	1.5 кг
Масса индуктивного датчика для определения планового положения и глубины залегания тр-да	0.8 кг
Максимальная выходная мощность генератора в режиме непрерывной генерации, не менее	40 Вт
Напряжение питания генератора (от автомобильного аккумулятора)	12 В
Масса генератора, не более	2 кг

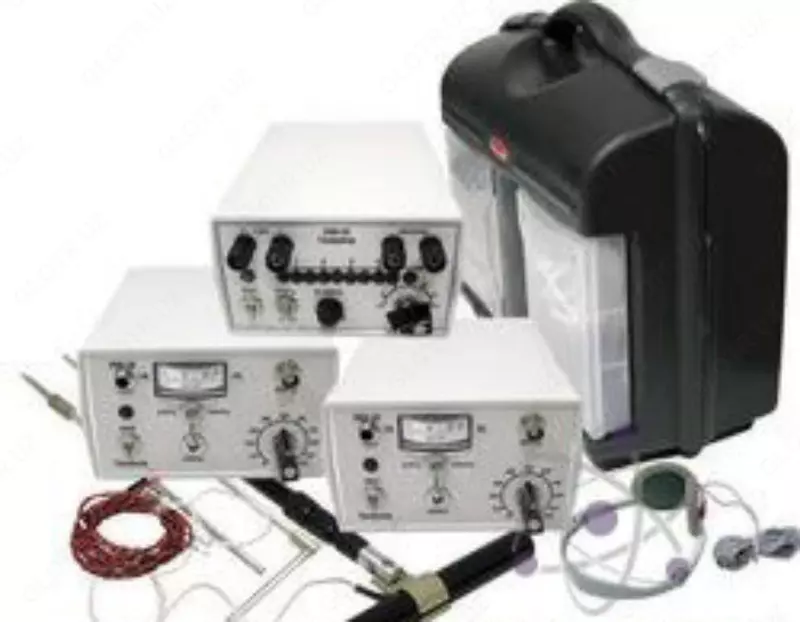

Устройство состоит из 2-х селективных индикаторов малых напряжений (приемных устройств), датчика для определения трассы и глубины залегания трубопроводов и кабелей, набора приспособлений для определения дефектов в изоляции покрытий и генератора переменного тока.

Принцип работы устройства УКИ-1К заключается в следующем. По трубопроводу, защищаемому установками катодной защиты, протекает пульсирующий ток с частотой 100 Гц. В результате протекания тока по трубопроводу вокруг него создается переменное магнитное поле, измерение которого с помощью селективного индикатора малых напряжений и индукционного датчика используется для определения планового положения трубопровода и глубины его залегания, а также для интегральной оценки состояния изоляционного покрытия по величине затухания тока в трубопроводе.

В местах с дефектами в изоляции стекающий ток с трубопровода в грунт создает падение напряжения, измерение которого на поверхности земли с помощью индикатора малых напряжений и контактных датчиков используется для обнаружения дефектных мест в изоляционном покрытии и сравнительной оценки площади дефекта.

При отсутствии катодной защиты на трубопроводе к последнему подключается специальный генератор тока, входящий в комплект поставки устройства.
