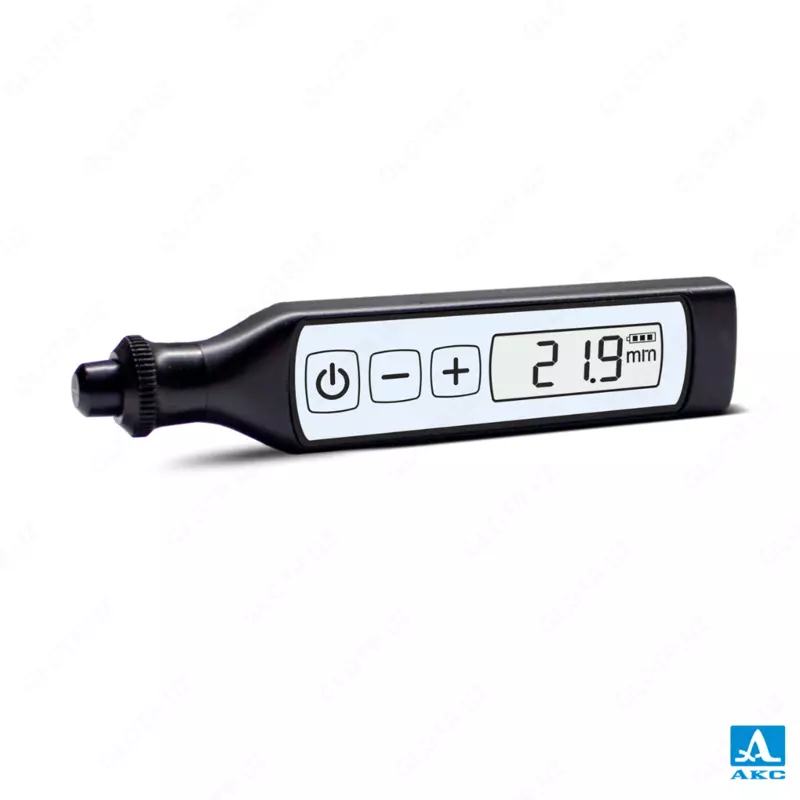

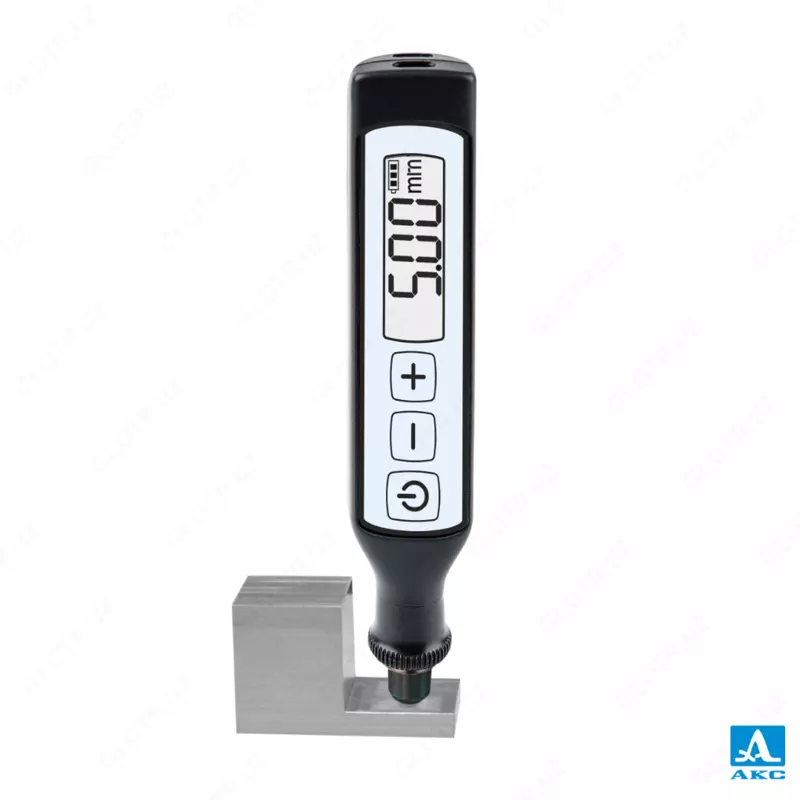

Ultratovushli qalinlik oʻlchagich А1207U
-
Magnit metallar bilan ishlaydi
-
Magnit bo'lmagan metallar bilan ishlaydi
-
O'lchov diapazoni, mkm
-
Xatolik 100 mikron, %
-
O'lchash vaqti, sek
-
O'lchanadigan qalinlik diapazoni (po'lat bo'yicha), mmBirlashtirilgan aylantirgich bilan: 0,8 dan 150,0 Ajratib-birlashtirilgan : 0,6 dan 50,0
-
Qalinlik indikatsiyasi diskretligi, mm0,60 dan 9,99 mm gacha: 0,01 10,0 dan 150,0 mm gacha: 0,1
-
Ruxsat etilgan absolyut xatolik chegaralari, mm, X–o‘lchanayotgan qalinlikBirlashtirilgan aylantirgich bilan: ±(0,005·X + 0,1) Ajratib-birlashtirilgan: ±(0,01·X + 0,1)
-
Ultratovush tezligini belgilash diapazoni, m/s1 000 dan 9 000 gacha
-
O'rnatilgan aylantirgichning jilkirligi, MGtsBirlashtirilgani: 5 Ajratib-birlashtirilgani: 10
-
O'rnatilgan aylantirgich ishchi yuzasi diametri, mmBirlashtirilgan: 8 Ajratib-birlashtirilgan: 6
-
Elektr ta'minotiO'rnatilgan LiPol akkumulyator
-
Akkumulyatorning nominal kuchlanishi, V3,7
-
To'la zaryadlangan akkumulyatordan uzluksiz ishlash muddati, soat, kam emas16
-
Gabarit o'lchamlari, mm, oshmasligi kerak135 x 30 x 20 mm
-
Og'irlik, g, oshmasligi kerak60 g
-
O'rtacha ishlash muddati, yil, kam emas5
-
Havo harorati, °Сminus 30 dan plus 50 gacha
-
Nisbiy namlik (+35°С da), %, yuqori emas95
Ixcham ultratovushli qalinlik o‘lchagichning universal modeli foydalanish qulayligi va yengilligini kengaytirilgan texnik imkoniyatlar bilan uyg‘unlashtiradi.
Qurilmaning ishlash prinsipi nazorat obyektidan (NO) ultratovush impulslarining ikki marotaba o‘tish vaqtini — bir yuzadan ikkinchisigacha bo‘lgan vaqtni — o‘lchashga asoslangan. O‘lchangan vaqt materialdagi ultratovush tarqalish tezligi ma’lum bo‘lgan holda qalinlik qiymatiga aylantiriladi.
Ultratovush impulslarini nazorat obyektiga uzatish va qaytgan signallarni qabul qilish uchun qalinlik o‘lchagich korpusiga o‘rnatilgan pyezoelektrik o‘zgartirgich (PEO) qo‘llaniladi. O‘zgartirgich o‘lchov o‘tkaziladigan joyda obyekt yuzasiga o‘rnatiladi.
A1207U qalinlik o‘lchagichi ichki akkumulyatorga ega portativ monoblok konstruktsiyada bajarilgan bo‘lib, quyidagi o‘zgartirgichlardan foydalanishni qo‘llab-quvvatlaydi:
-
S1573 5.0A0D8CL turidagi ichki almashtiriladigan birlashtirilgan o‘zgartirgich, ishchi chastotasi 5 MGts;
-
D1572 10.0A0D6CL turidagi ajratilgan-birlashgan o‘zgartirgich, ishchi chastotasi 10 MGts.
Qurilma konstruktsiyasi o‘zgartirgichning ishchi yuzasi yeyilganda uni foydalanuvchi tomonidan mustaqil ravishda almashtirish imkonini beradi. Almashtirish uch qismini burab chiqarish va o‘zgartirgichni qurilma platadan ajratish orqali, qo‘shimcha asboblarsiz amalga oshiriladi.
Qalinlik o‘lchagich laboratoriya, dala va sex sharoitlarida, sanoatning turli sohalarida qo‘llanilishi mumkin. O‘lchovlar oldidan obyekt yuzasini tayyorlash va kontakt moylash vositasidan foydalanish majburiydir. Kontakt muhit sifatida moylar, suv, glitserin, maxsus kontakt suyuqliklari hamda ultratovush nazorati uchun mo‘ljallangan gellar (masalan, AKS-gel) ishlatilishi mumkin.
