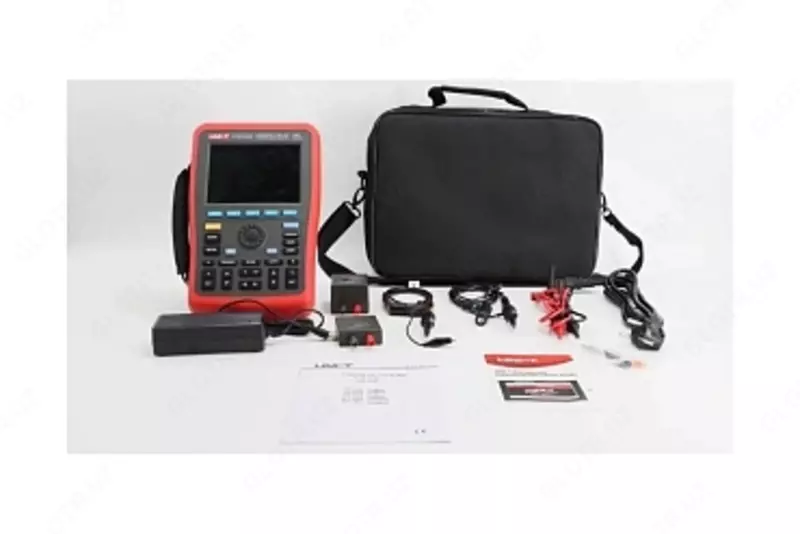

UNI-T UTD1102C - Mustaqil universal portativ osiloskop

UNI-T UTD1102C texnik xususiyatlari
Tarmoqli kengligi 100 MGts
Kanallar soni 2
Haqiqiy vaqtda namuna olishning maksimal tezligi 500 MS/s
Kirish parametrlari

Kirish izolyatsiyasi DC, AC, GND
Kirish empedansi 1 Mohm ±2%, 21 pF ±3 pF
Sensorning zaiflashuv koeffitsientini o'rnatish 1 X, 10 X, 100 X, 1000 X
Maksimal kirish kuchlanishi ±400 Vrms
Gorizontal tizim

To'lqin shaklining interpolyatsiyasi chiziqli
Saqlash chuqurligi 7,5 KB
Supurish faktori 5 ns/div - 50 s/div
Interval vaqtini o'lchash aniqligi (to'liq tarmoqli kengligi) Yagona: ± (1 namunaviy vaqt oralig'i + 50 ppm x o'qish + 0,6 ns)
> 16 o'rtacha qiymat: ±(1 namuna vaqt oralig'i + 50 ppm x o'qish + 0,4 ns)
Vertikal tizim

Vertikal o'lchamlari 8 bit
Vertikal supurish 5 mV/div - BNC kirishida 50 V/div
Ko'tarilish vaqti ≤ 3,5 ns
Vertikal ofset diapazoni ± 10 div
Cheklangan tarmoqli kengligi 20 MGts
Past chastotali javob (-3dB) ≤ 10Hz (BNC kirishida)
10 mV/div dan 50 V/div gacha bo'lgan vertikal supurish bilan DC daromad aniqligi ±3%
5 mV/div dan vertikal supurishda ±4%
DC o'lchash aniqligi (o'rtacha namuna olish rejimi) Vertikal ofset nolga teng va N ≥ 16 bo'lsa: ±(4% x o'qish + 0,1 div + 1 mV) va 5 mV/div
±(3% x o'qish + 0,1 div + 1 mV) va 10 mV/div ~ 50 V/div
Vertikal siljish nolga teng bo'lmaganda va N ≥16 bo'lganda: ±(3% x (o'qish + vertikal siljish ko'rsatkichi) + (1% x vertikal siljish ko'rsatkichi)) + 0,2 bo'linish)
5mV/div dan 200mV/div plyus 2mV gacha o'rnating
Sozlash qiymati > 200 mV/div - 50 V/div, ortiqcha 50 mV
Kuchlanish farqini o'lchash aniqligi Bir xil sozlamalar va atrof-muhit sharoitida ikkita to'lqin shakli nuqtasi orasidagi kuchlanish farqi (DV) o'rtacha ≥ 16 olingan to'lqin shakllaridan keyin olinadi: ± (3% x o'qish + 0,05 bo'linish)
Sinxronizatsiya tizimi

Trigger rejimlari: old, impuls kengligi, video, muqobil
CH1, CH2 tetik darajasi diapazoni: ekran markazidan ±5 bo'linish
Signallar uchun ≥ 20 ns ko'tarilish yoki pasayish vaqti CH1, CH2: 0,3 div* V/div ekran markazining ±4 bo'linmasi ichida qo'llaniladigan trigger darajasining aniqligi
Oldindan boshlash normal rejim / skanerlash rejimi, oldindan boshlash / kechiktirilgan boshlash imkoniyati. Boshlashdan oldingi chuqurlik sozlanishi
Triggerni ushlab turish oralig'i 40ns - 1,5ns
Old tomondan ishga tushiring
Trigger rejimi: ko'tarilgan chekka tetik, tushadigan chekka tetik
CH1, CH2 manbasini ishga tushiring
Impuls kengligini ishga tushirish
Trigger holati musbat impuls polaritesi >, <, =
impulsning salbiy qutbliligi >, <, =
CH1, CH2 manbasini ishga tushiring
Trigger kechikish diapazoni 40ns - 6,4s
Video signalida ishga tushirish
Sezuvchanlik 2 div tepadan tepaga
Tizim NTSC/525, PAL/625
O'lchov tizimi

Kursor kursorlar orasidagi kuchlanish farqini DV o'lchaydi
kursorlar orasidagi vaqt farqi DT
Avtomatik o'lchash Kursor displey avtomatik o'lchash vaqtida yoqilgan. Jami 27 ta oʻlchov: choʻqqidan choʻqqigacha, amplituda, maksimal, minimal, yuqori, past, oʻrtacha, oʻrtacha, RMS, oshib ketish, oldindan tortish, chastota, sikl, koʻtarilish vaqti, pasayish vaqti, musbat puls, salbiy impuls, musbat rejimda ish, salbiy vazifa tsikl, ko'tarilish vaqtini kechiktirish
Multimetr

Maksimal piksellar soni 6000 ta
Sinov rejimlari: kuchlanish, oqim, qarshilik, sig'im
Avtomatik diapazon mavjud
Doimiy kuchlanish 1000V, aniqlik bilan ±(1%+5)
AC kuchlanish (45 Hz - 400 Hz) 700 V, ± (1,2% + 5) chastotada < 200 Gts, ≥ 200 Gts chastotada ± (1,5% + 5) aniqlik bilan
Doimiy oqim 6mA, 60mA, 600mA, aniqlik bilan ±(1,2% + 5)
± (1,5% + 5) aniqlik bilan 6 A
AC (45Hz - 400Hz) 6mA, 60mA, 600mA, ±(2% + 5) aniqlik bilan
± (2,5% + 5) aniqlik bilan 6 A
Qarshilik 6 kOm, 60 kOm, 600 kOm, ± (1,2% + 5) aniqligi bilan
600 Ohm, 6 Mom, 60 Mohm, ± (1,5% + 5) aniqlik bilan
Imkoniyatlar 6nF, 6mF, aniqlik bilan ±(5% + 10)
60nF, 600nF, 6µF, 60µF, 600µF, ±(4% + 5) aniqlik bilan
Umumiy xususiyatlar

Displey 5,7 dyuym, TFT LCD displey, 320 x 240
Quvvat manbai 100-240 VAC RMS, 45-440 Gts, CAT II
Quvvat iste'moli < 20 Vt
Lityum-ion batareyasi 7,4 V, quvvati 4400 mA / soat, zaryadlashsiz 3 soat ishlash
Sovutish usuli fanni majburiy sovutish
USB interfeysi
Maksimal ruxsat 5999
Diyot o'lchovlari mavjud
O'lchash rejimlari avtomatik / qo'lda (joriy o'lchash uchun faqat qo'lda rejim mavjud)
Ishlash harorati 0 ° C dan 40 ° C gacha
Namlik < +35°S: 90% RH
+35°S - +40°S: ≤ 60% RH
Olchamlari 268 x 168 x 60 mm
Sof vazni 1800 g
