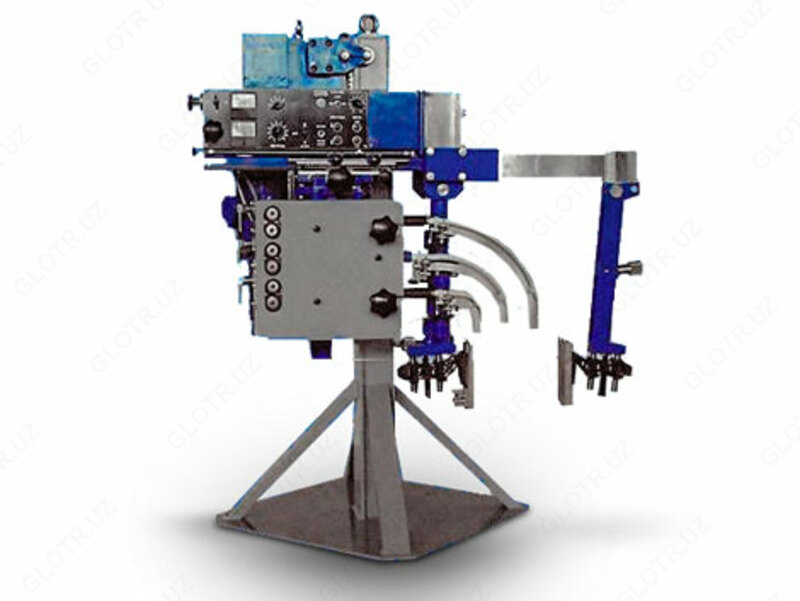

Универсальный рельсовый сварочный аппарат ПАТОН™ А535 (для электрошлаковой сварки)

Аппараты и источники питания для электрошлаковой сварки и переплава

Аппарат А 535 (ПАТОН)

Высококачественный универсальный рельсовый сварочный аппарат ПАТОН™ А535 предназначен для однопроходной электрошлаковой сварки сталей толщиной до 450мм. Аппарат позволяет осуществлять сварку вертикальных и кольцевых стыковых швов, угловых и тавровых соединений. А 535 поставляется в исполнении, предназначенном для сварки вертикально-стыковых швов сталей толщиной от 50 до 450мм. Источник питания трансформатор ТШС 1000/3.

ПАРАМЕТРЫ "А-535"

Номинальное напряжение сети, В: 380

Номинальный сварочный ток, А:

При ПВ 80%: 1000

При ПВ 100%: 900

Количество электродов, шт: 3

Диаметр электродной проволоки, мм3

Размеры пластинчатых электродов, мм:

Ширина: 80-200

Толщина до: 10

Масса (не более), кг: 200

Скорость подачи электродной проволоки, м/ч:

Электродной проволоки: 60-400±15%

Пластинчатого электрода: 0,4-9±15%

Диапазон регулирования скорости подачи электродной проволоки, м/ч: 60-450

Толщина свариваемого металла, мм: 25-450

Скорость вертикального перемещения автомата при сварке, м/ч: 0,4-9,0

Маршевая скорость вертикального перемещения, м/ч: 0-70

Радиальная корректировка мундштуков, град.: ±5

Расход воды для охлаждения, л/мин: 10-30

Габаритные размеры, ДхШхВ, мм:

Сварочной головки: 1600х690х1230

Катушки с подставкой: 860х420х740

Шкафа управления: 940х695х830

Масса, кг: 375
