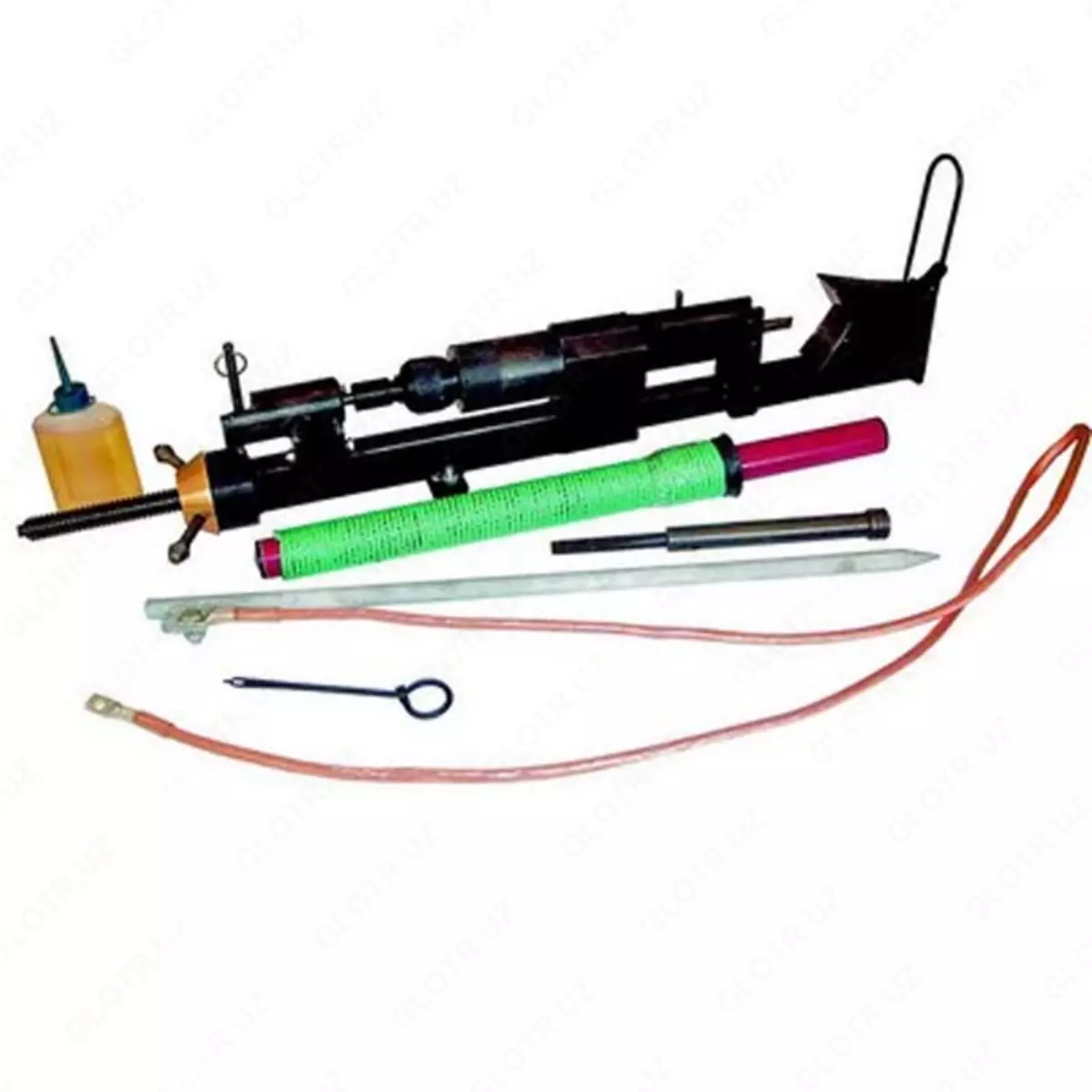

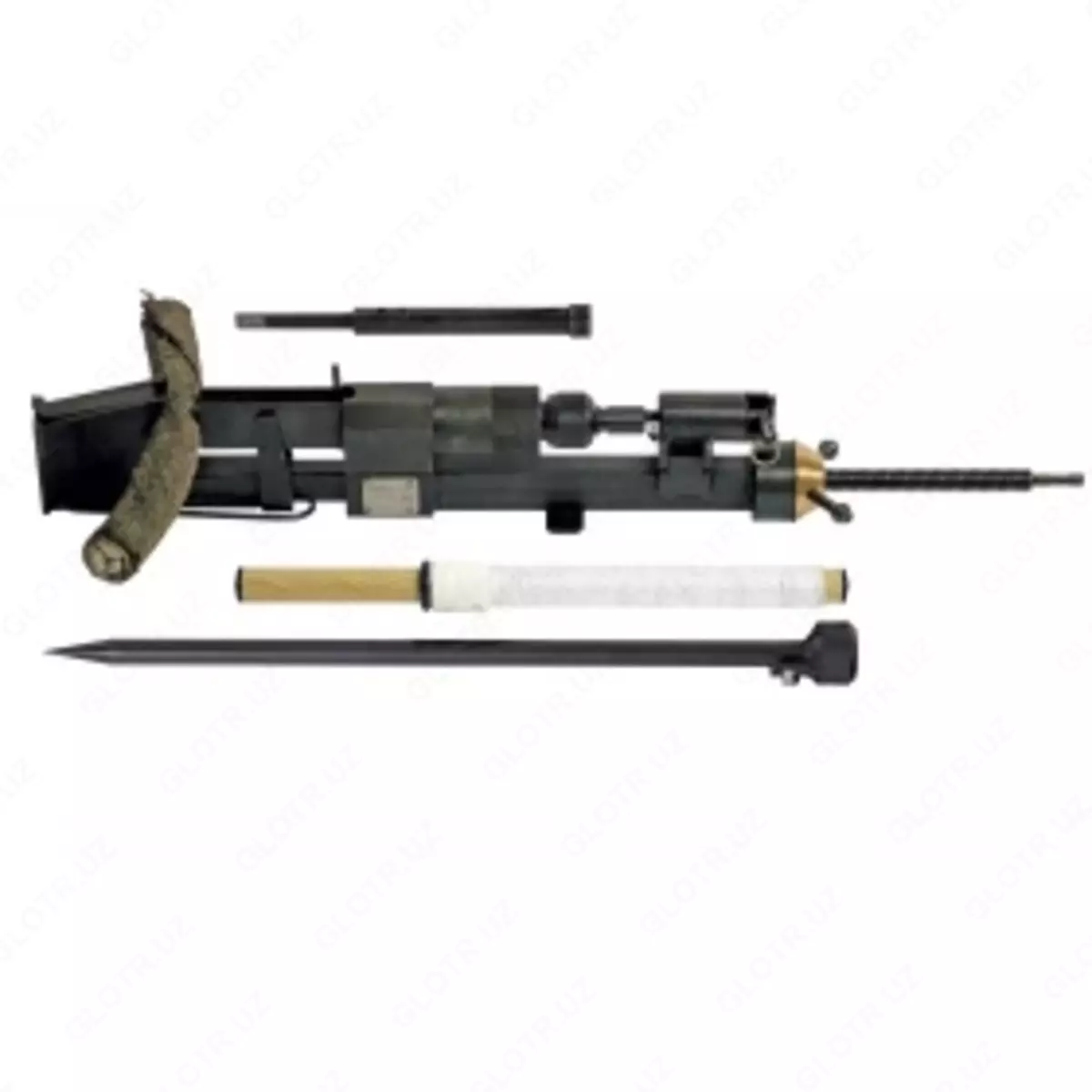

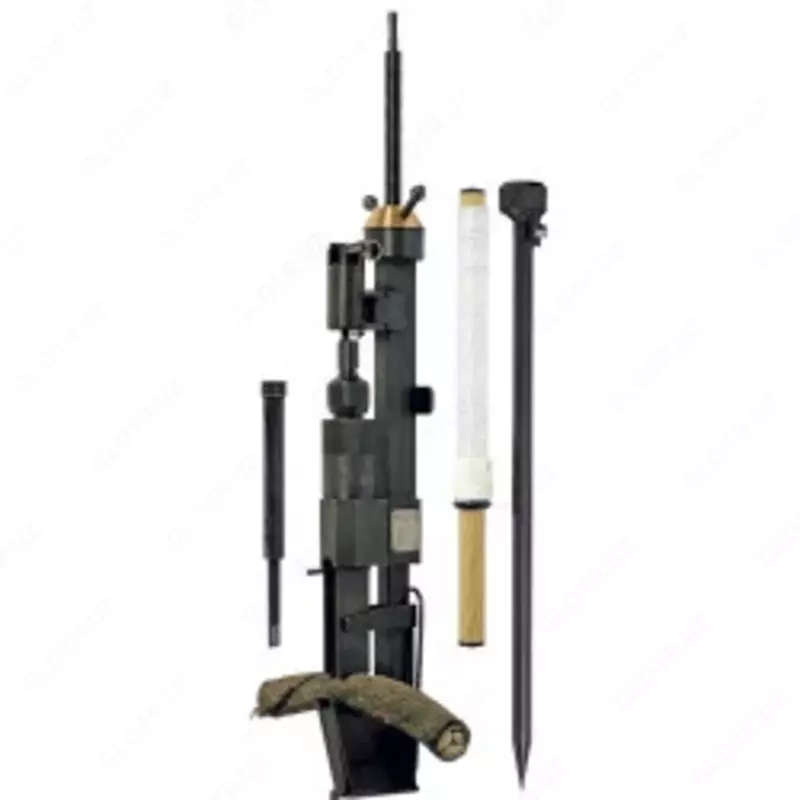

UPKP-1M - kabel ponksiyon qurilmasi

UPKP-1M kabel ponksiyon qurilmasining maqsadi:

UPKP-1M qurilmasi xandaqda yoki kanalda joylashgan 10 kV gacha bo'lgan ta'mirlanayotgan kabelda kuchlanish yo'qligini, uni kesishdan oldin, turli fazalardagi barcha o'tkazgichlarni bir-biriga teshib, qisqa tutashuvi bilan ko'rsatish uchun mo'ljallangan. operatorni elektr yoyi qisqa tutashuvining mumkin bo'lgan ta'siridan himoya qilish uchun tuproq. Punksiyon MPU-1 (MPU-2) tipidagi o'rnatish skvining kukunli gazlarining energiyasi tufayli harakatlanuvchi teshuvchi element yordamida amalga oshiriladi. Tetik mexanizmi izolyatsion shnur yordamida masofadan turib boshqariladi.

UPKP-1M qurilmasi ponksiyon tugashining indikatori bilan jihozlangan. Pirsing elementining kabel orqali o'tishining yuqori tezligi tufayli transformator himoyasi elektr yoyi hosil bo'lmasdan ishga tushiriladi. Bu ponksiyon uzilmagan chiziqda amalga oshirilgan bo'lsa ham, simi ponksiyonining takroriy ishlatilishini ta'minlaydi. Yetkazib berish to'plami zaxira teshuvchi element - piston va tozalash tayog'ini o'z ichiga oladi.

UPKP-1M kabel ponksiyon qurilmasining texnik xususiyatlari:

Parametrning ma'nosi

Teshilgan kabelning nominal kuchlanishi, kV 0,4÷6÷10

Teshilgan kabelning diametri

(po'lat simli zirhli kabeldan tashqari), mm 35 dan 80 gacha

Izolyatsiya qiluvchi shnurning uzunligi, mm, 10 000 dan kam emas

Foydalanish shartlari:

harorat, ° C

namlik 25 °C, %

-45 dan +45 gacha

80 gacha

Umumiy o'lchamlar, mm, ortiq emas:

ishchi organ

topraklama qurilmasi

130 x 160 x 1200

2040 x 85 x 600

Og'irligi, kg, 12 dan oshmasligi kerak

Xizmat muddati, yil, kamida 5
