UPP-10 - shikastlanishni aniqlash moslamasi (VONATEX yo'naltiruvchi nuri bilan)

"Zararni aniqlash uchun qurilmaning maqsadi (VONATEX yo'naltiruvchi nuri bilan) UPP-10:

UPP-10 nosozliklarni aniqlash moslamasi 6-10 kV kuchlanishli havo va kabel elektr tarmoqlarida tezkor dala guruhlari tomonidan avariya liniyalarini yoki ularning uchastkalarini yerga yoriqlar mavjud bo'lganda aniqlashni tezlashtirish uchun foydalanish uchun mo'ljallangan.

Zararni aniqlash moslamasining tavsifi (VONATEX yo'naltiruvchi chiroq bilan) UPP-10:

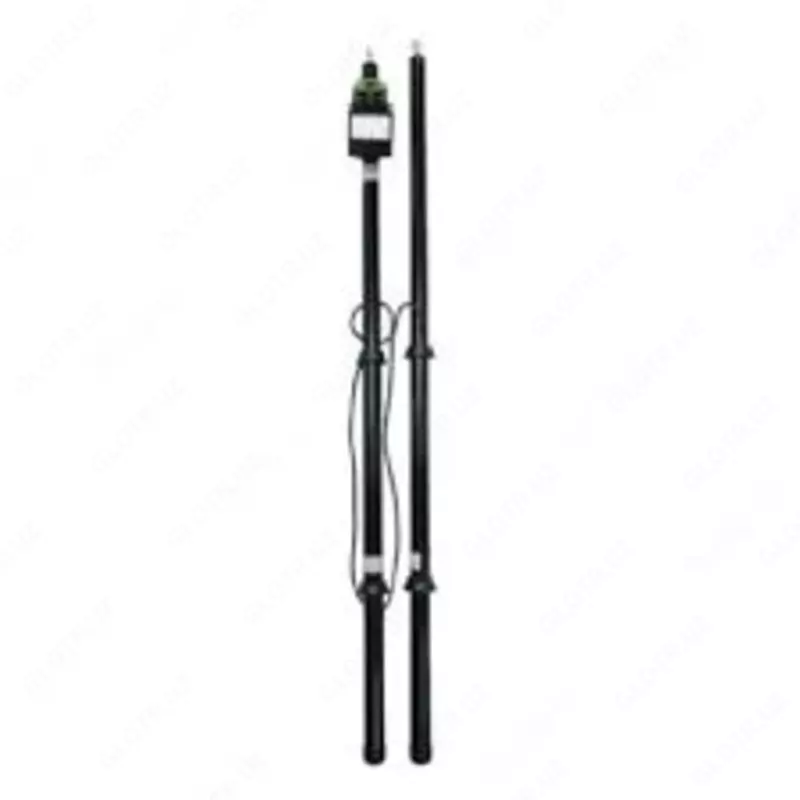

UPP-10 qurilmasi (1-rasm) ikkita ichi bo'sh shisha tolali novdadan iborat. Elektr davri elementlari ularning ichida joylashgan. 1-qurilmaning ishchi qismi (kontakt terminalidan yuqori voltli simning kirish qismigacha bo'lgan qism) izolyatsiyalovchi qismdan 3 (yuqori voltli simdan tortib 4-gachasi bo'lak) ajratuvchi halqa 2 bilan ajratilgan. tutqichning 5). Rodlar -70 ˚S gacha bo'lgan haroratlarda moslashuvchan bo'lib qoladigan yuqori voltli izolyatsiyada moslashuvchan sim 6 bilan bog'langan. Rodlarning uchlarida elektr inshootlarida shinalarga teginish uchun kontakt pinlari 7 mavjud. Rodlardan biriga terish ko'rsatkichi 8 biriktirilgan.Ishlash printsipiga ko'ra, UPP-10 qurilmasi 6 yoki 10 kV kuchlanishda 150 mA gacha bo'lgan tokni o'lchash uchun rektifikator tizimining milliampermetridir.

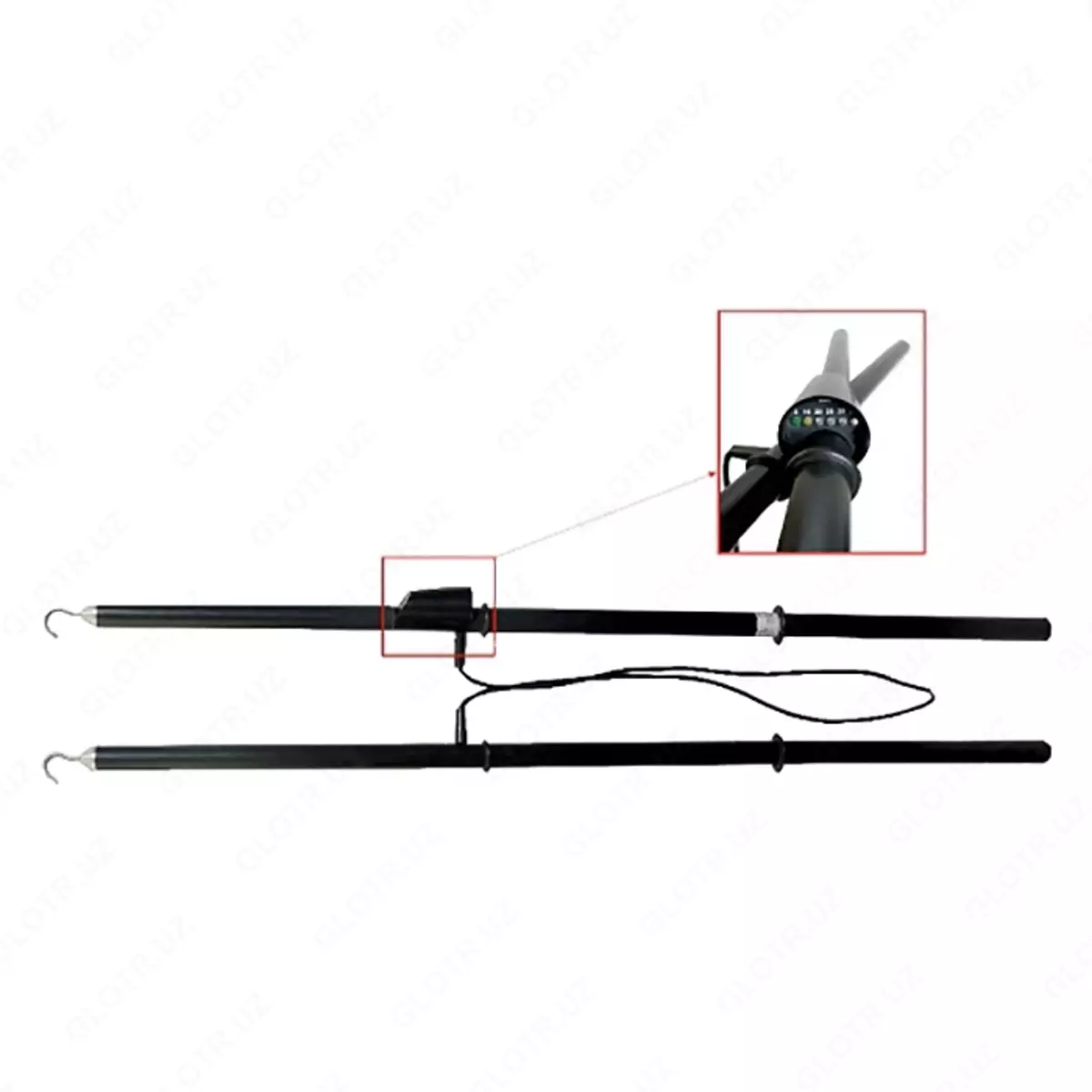

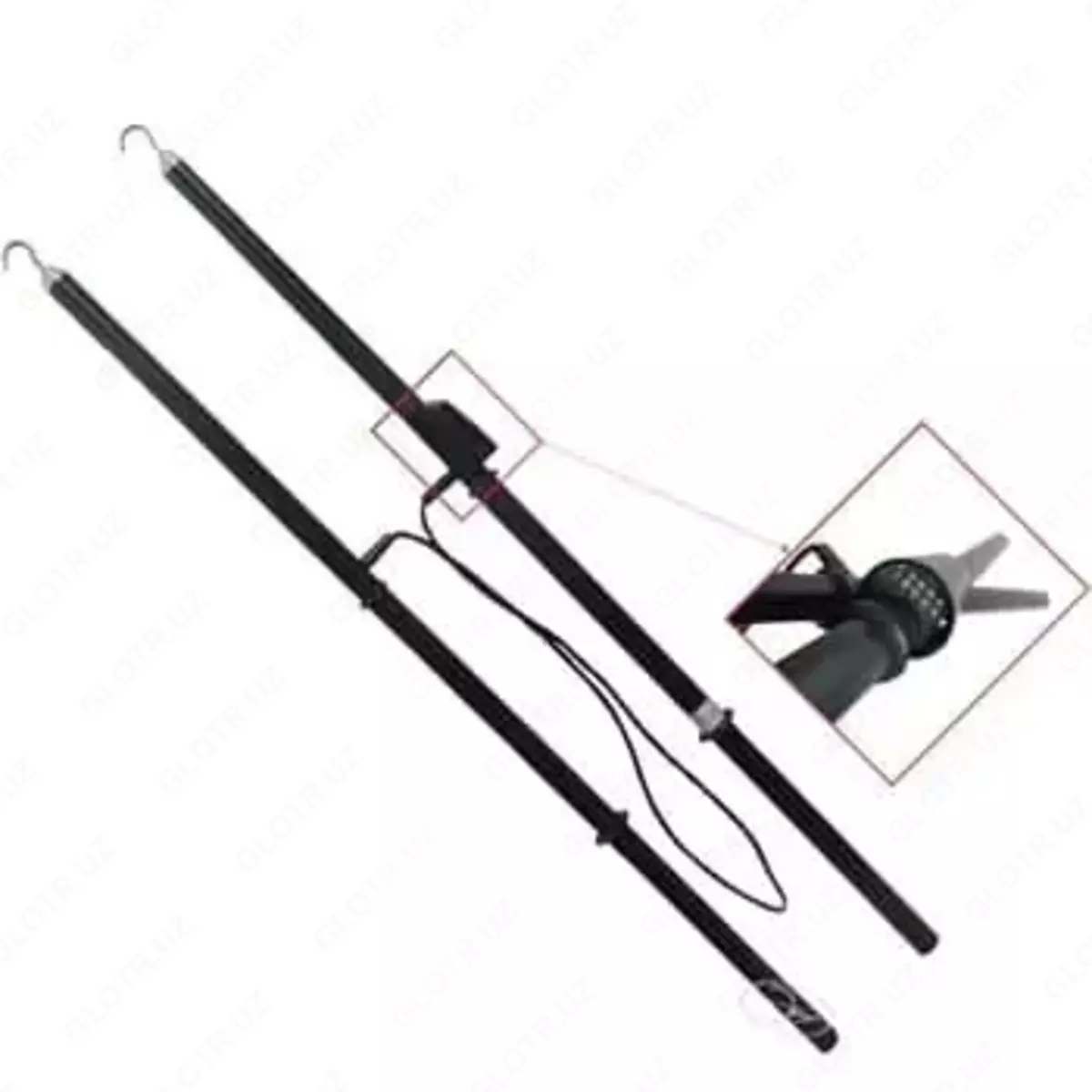

Elektr izolyatsiyalangan VONATEX™ 9 yo'naltiruvchi chirog'i xavfsizlik shnuri bo'lgan egiluvchan ushlagich yordamida 7-pinning yonidan indikator korpusiga 8 biriktirilgan.

UPP-10 nosozliklarni aniqlash qurilmasi uskuna va xodimlar uchun xavfli bo'lgan qisqa tutashuvlar uchun sinov faollashuvlarini bartaraf etishga imkon beradi, ayniqsa qisqa tutashuvi yuqori bo'lgan tarmoqlarda (katta shaharlar, korxonalarning kabel tarmoqlari).

Bundan tashqari, qurilma 6-10 kV tarmoqni bosqichma-bosqich o'tkazishda, yuqori voltli sigortalarning xizmat ko'rsatish qobiliyatini tekshirishda va agar kerak bo'lsa, ish kuchlanishini induktsiya qilinganidan ajratishda foydalanish mumkin.

Zararlangan chiziqlarni izlash dielektrik qo'lqop kiygan, izolyatsiyalovchi gilamchada va yuz qalqoni bilan himoya dubulg'asi kiygan operator tomonidan amalga oshiriladi. Ish paytida UPP-10 simining ortiqcha qismi ajratuvchi halqa ustidagi novda ishchi qismiga o'raladi.

VONATEX™ elektr izolyatsiyalangan yo'nalishli yorug'lik kam yorug'lik sharoitida ishlashni osonlashtiradi. Yorqinligi kamida 60 lm bo'lgan yo'nalishli chiroq nuri nafaqat oqim qismlarini mukammal yoritibgina qolmay, balki ish joyining yaxshi umumiy yoritilishini ham ta'minlaydi. Shu bilan birga, operatorning ko'zi yaxshi yoritishga moslashish uchun vaqtga ega va chirog'i bo'lmagan har qanday ko'rsatgichning yorqin optik ko'rsatkichi kabi ortiqcha zo'riqish emas. Chiroq zarbaga chidamli va ko'p funktsiyali, bir nechta ish rejimlariga ega (doimiy va miltillovchi chiroq). Chiroq uchun quvvat manbai: 3 ta gidroksidi (ishqoriy) AAA batareyasi.

Qurilma maxsus topraklama novdasi bilan ta'minlanishi mumkin, bu esa erga qisqa tutashuvlarsiz fazadan fazaga shikastlangan shikastlangan liniyalarni, shuningdek, turli transformator podstansiyalarida quvvat transformatorlarini yoqish va o'chirish bilan fazali uzilishlarni aniqlash imkonini beradi. Maxsus topraklama tayog'i oqimni cheklovchi rezistorlar, aloqa terminali, sim va topraklama qisqichi bo'lgan ichi bo'sh shisha tolali trubkadir.

"
