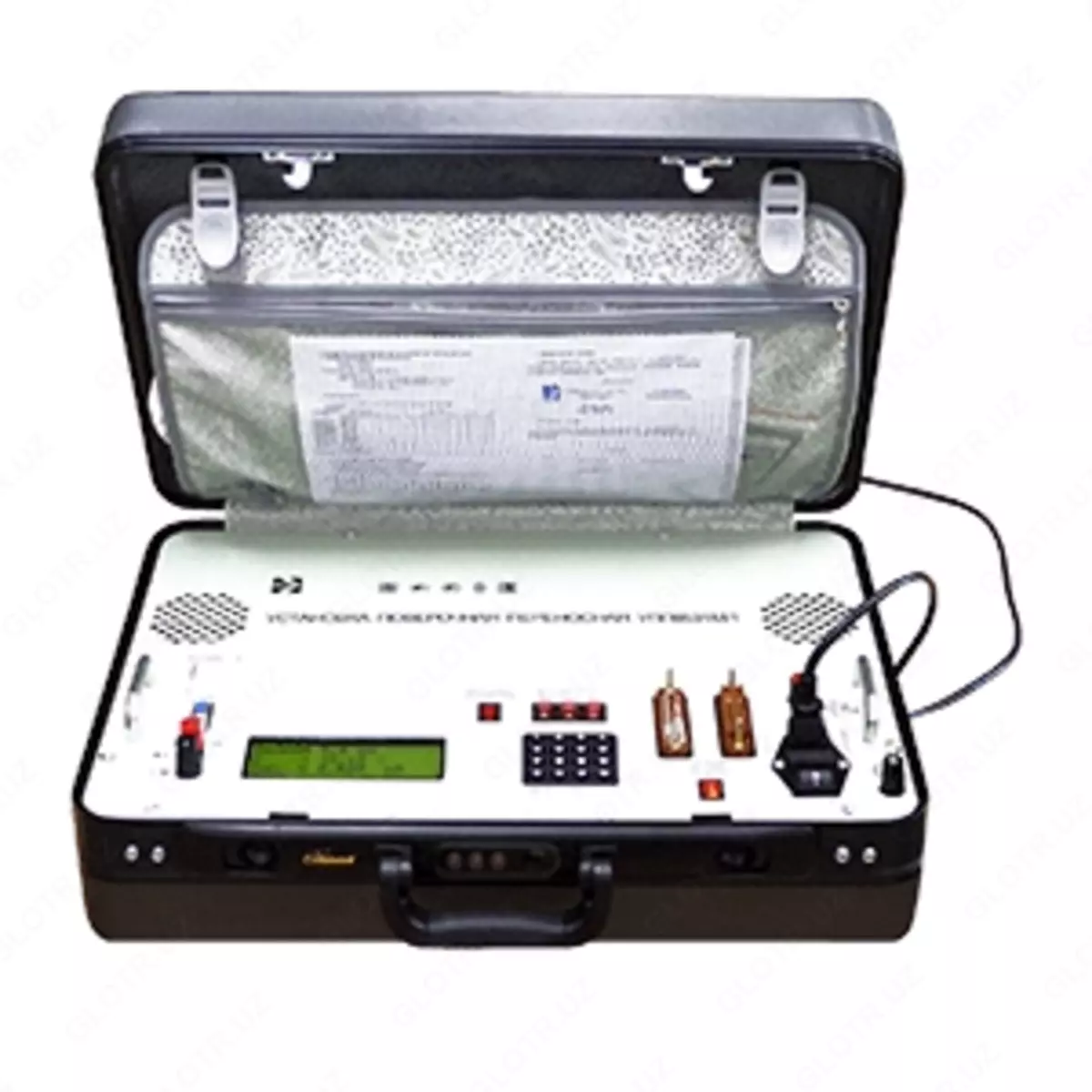

UPP8531M/4 - portativ sinov qurilmasi

UPP8531M/4 portativ tekshiruvini o'rnatishdan maqsad:

Portativ tekshirish bloki UPP8531M/4 quyidagilarni tekshirish uchun mo'ljallangan:

sinusoidal o'zgaruvchan tok kuchlanishining samarali qiymatini o'lchash transduserlari (bundan buyon matnda MT deb yuritiladi);

o'zgaruvchan tok kuchlanishini (voltmetrlar) o'lchash uchun mo'ljallangan raqamli va ko'rsatkich asboblarini (bundan buyon matnda asboblar deb yuritiladi) ko'rsatuvchi.

UPP8531M/4 o'rnatilishi IP va ruxsat etilgan asosiy kamaytirilgan xatolik chegaralari ± 0,5% ga teng yoki undan ko'p bo'lgan qurilmalarni tekshirish uchun mo'ljallangan, ham laboratoriya sharoitida, ham saytda IP-ni, qurilmalarni kommutatorlardan olib tashlamasdan, shuningdek sozlash uchun mo'ljallangan. yuqoriga va qabul qilish - IP va qurilmalarni ishlab chiqarishdan chiqarish paytida qabul qilish sinovlari.

UPP8531M/4 modifikatsiyasi dial va raqamli ampermetrlarni, AC quvvat manbalarini, 0,3 yoki undan yuqori aniqlik sinfini sinash uchun mo'ljallangan.

UPP8531M/4 portativ tekshiruvini o'rnatish tavsifi:

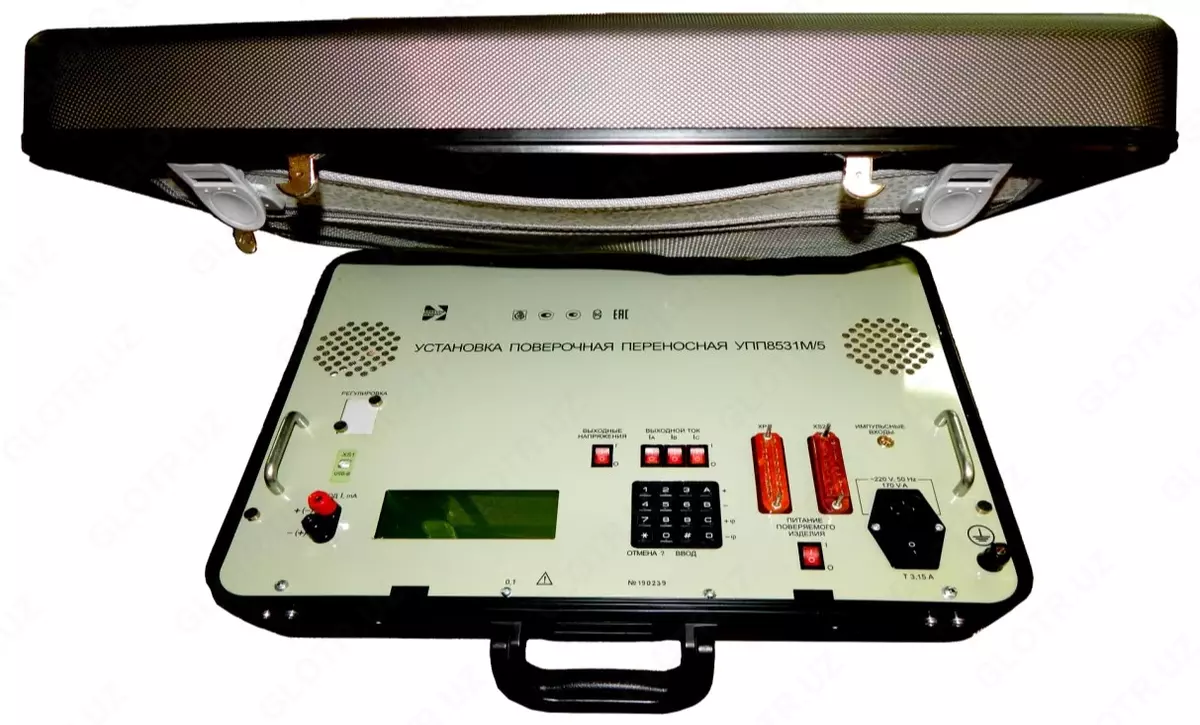

UPP8531M/4 - sinovdan o'tgan quvvat manbalari va qurilmalari uchun kirish signalini ta'minlaydigan bitta korpusda ishlab chiqarilgan qurilma. Kirish va chiqish signallari, tasdiqlangan quvvat manbalari va qurilmalarining asosiy qisqartirilgan xatosi, foizda ifodalangan, o'rnatishning raqamli displeyida ko'rsatiladi.

UPP8531M/4 sinovdan o'tgan MT va qurilmalarning kirish signallarining o'lchov diapazonlariga mos keladigan chiqish signallaridagi o'zgarishlar diapazonlari bilan o'rnatilgan manbaga ega.

UPP8531M/4 portativ kalibrlash moslamasining texnik xususiyatlari:

Yumshoq starterning chiqish signali (tasdiqlangan quvvat manbai, qurilma, telemexanika kanalining kirish signali) Yumshoq starterning kirish signali (tasdiqlangan quvvat manbai, qurilmaning chiqish signali)

O'zgarishlar diapazoni Standart qiymat Analog signalning o'lchov diapazoni, mA Interfeys signali ko'rsatkichlari diapazoni (sinov qilinayotgan qurilmaning displeyi) Standart qiymat

analog signal, mA interfeysi signal ko'rsatkichlari (sinovdan o'tayotgan qurilmaning displeyi"
