Установка гониометрическая ГУ-4

Назначение

Установка гониометрическая ГУ-4 предназначена для измерений угловых перемещений при контроле параметров фотоэлектрических цифровых преобразователей угла.

Описание

Установка гониометрическая ГУ-4 (далее установка) представляет собой измерительно-вычислительный комплекс, реализующий принцип динамического гониометра, заключающийся в сравнении двух угловых шкал (контролируемой и эталонной) при совместном вращении их физических носителей на общем установочном валу.

Установка состоит из оптико-механического блока и стойки электроники. При вращении установочного вала оптико-механического блока в эталонном и контролируемом преобразователях угла вырабатываются информационные и управляющие сигналы и коды, поступающие на вход стойки электроники. Они обрабатываются в соответствии с избранным протоколом контроля параметров преобразователя угла. Скорость и направление вращения задаются оператором через программу управления вращением, при этом в стойке электроники вырабатывается сигнал управления вращением, передаваемый через сервоусилитель на двигатель.

Установка позволяет осуществлять контроль следующих параметров фотоэлектрических цифровых преобразователей угла:

-    информационную емкость (общее число кодов);

-    монотонность следования значений кода;

-    достоверность кода в статическом режиме;

-    достоверность кода в динамическом режиме.

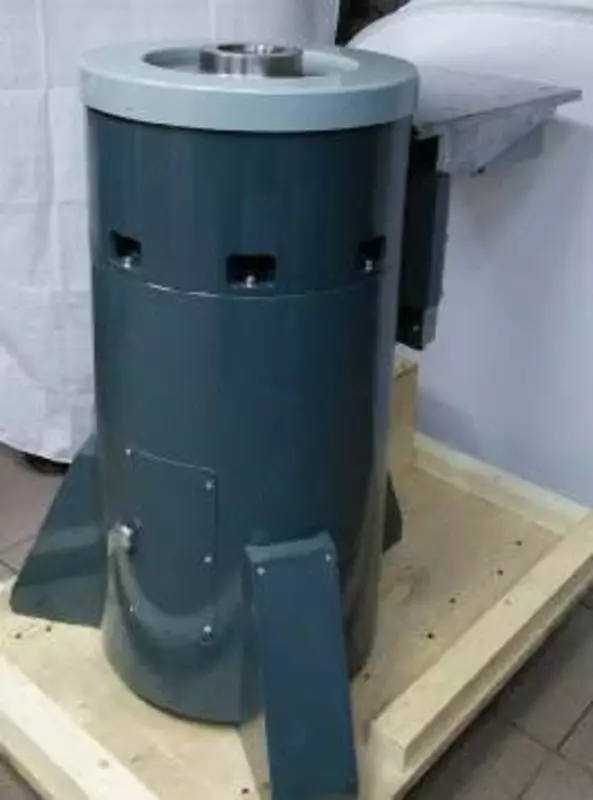

Конструктивно оптико-механический блок состоит из установочного вала и основания, на котором расположены нуль-индикатор и процессорный блок оптического датчика угла А-205.

Основание оптико-механического блока выполнено в виде массивной кольцеобразной стальной конструкции, устанавливаемой на трех опорах. На основании оптико-механического блока, при помощи аэростатической опоры, в вертикальном положении закреплен установочный вал, жестко связанный с валом электродвигателя и подвижной частью прецизионного углового оптического датчика угла А-205. Подвод воздуха обеспечивается от пневмопульта.

Конструктивно стойка электроники выполнена в унифицированном корпусе типа Ect 19 3602UG (HH). Внутри корпуса расположены персональный компьютер, силовой блок и блок обработки информации.
