Установка гониометрическая ГУ-5

Назначение

Установка гониометрическая ГУ-5 (далее - установка) предназначена для измерений угловых перемещений при контроле параметров измерительных преобразователей угла.

Установка осуществляет контроль параметров фотоэлектрических цифровых преобразователей угла таких как:

-    информационная емкость (общее число кодов);

-    монотонность следования значений кода;

-    максимальное значение погрешности (статическая погрешность) угловых координат смены значений кода при рабочей частоте (скорости) вращения вала;

-    достоверность кода в статическом режиме;

-    максимальное значение погрешности (динамическая погрешность) угловых координат смены значений кода при максимальной рабочей частоте (скорости) вращения вала;

-    достоверность кода в динамическом режиме.

Описание

Установка представляет собой электромеханический аппаратно-программный комплекс. Принцип действия установки основан на сравнении двух угловых шкал (контролируемой и образцовой) при совместном вращении их физических носителей на общем валу по заданному закону движения на основе динамического гониометра.

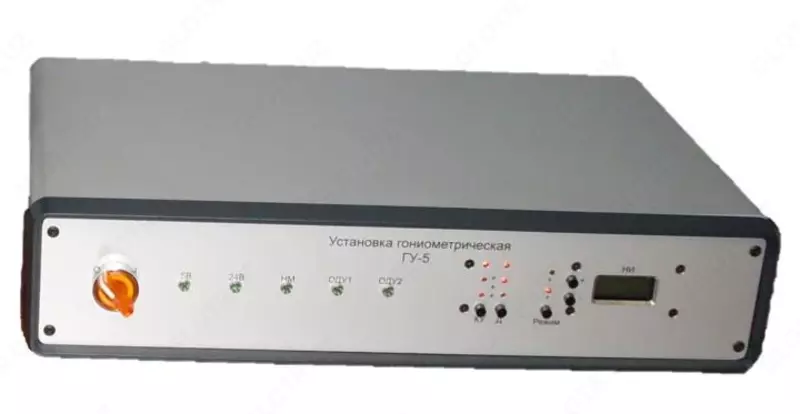

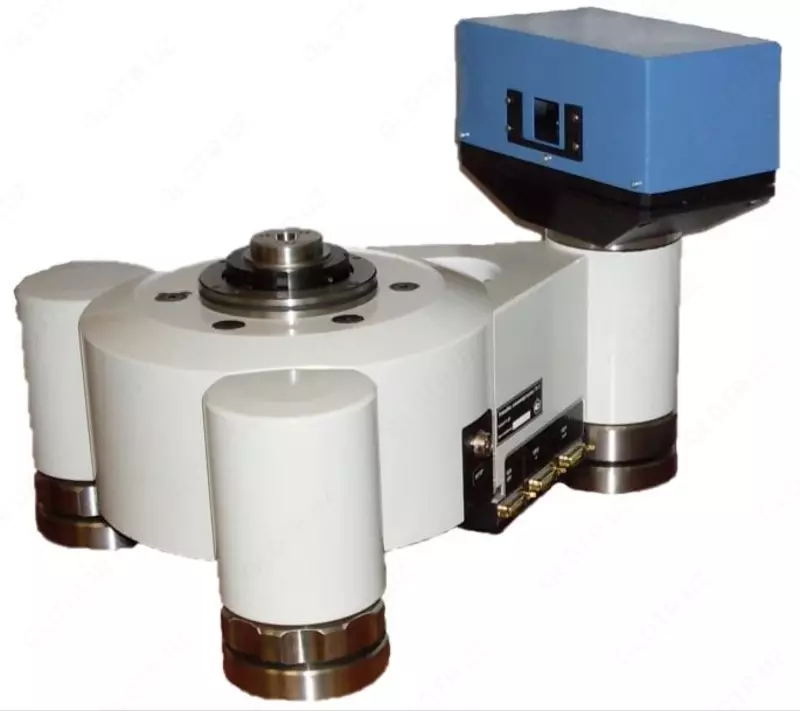

Установка работает следующим образом. При вращении оси оптико -механического блока в образцовом и контролируемом преобразователе угла вырабатываются информационные и управляющие сигналы и коды, поступающие на вход электронного блока. Они с временной задержкой, не превышающей 1 мкс, преобразуются и передаются в вычислительный блок, и обрабатываются там в зависимости от избранного протокола контроля параметров датчика. Для обеспечения необходимого закона движения, задаваемые оператором параметры движения компилируются в программу управления движением, которая через COM порт передается в ОЗУ сервоусилителя. Одновременно с обработкой данных в рабочей станции вырабатывается сигнал управления вращением оси, передаваемый через сервоусилитель на двигатель.
