Установки для поверки дилатометров УПД-01С

Maqsad

UPD-01S dilatometrlarini tekshirish uchun qurilmalar (keyingi o'rinlarda o'rnatish deb yuritiladi) suyuqlik hajmidagi farqni takrorlash uchun mo'ljallangan.

Tavsif

O'rnatishlar DOD-100KS, DOD-100KS/3 hajmli differentsial dilatometrlarni sinash uchun ishlatiladi, beton va qurilishdagi boshqa materiallarning sovuqqa chidamliligini nazorat qilish uchun ishlatiladi.

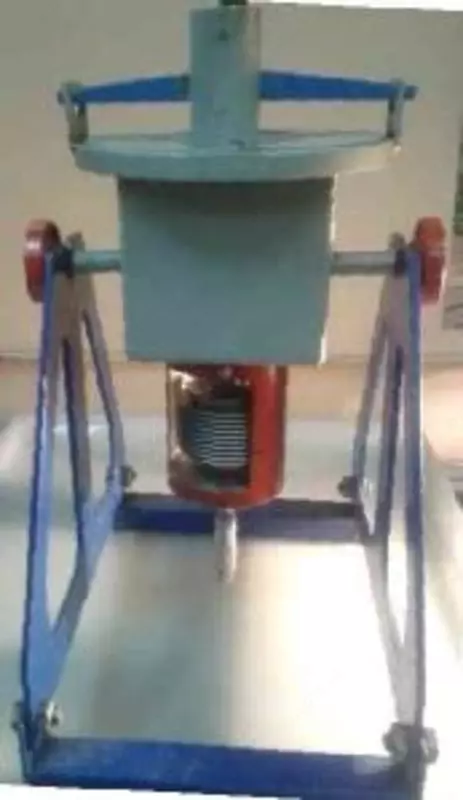

Конструктивно установка состоит из рабочей камеры, снабженной крышкой с мерной трубкой, и сильфонного регулятора внутреннего объема. Сильфон закреплен снаружи на дне камеры и соединен с ее внутренней полостью отверстием. Рабочая камера установлена на специальной подставке. В камере опционально для экономии рабочей жидкости (керосина) может быть размещен металлический куб размером 100х100х100 мм.

Принцип действия УПД-01С основан на регулировании изменения количества жидкости в объединенном рабочем объеме камеры и сильфона путем сжатия сильфона микрометрическим винтом. Тип шкалы, воспроизводимой установкой, - шкала разностей.

Градуировка сильфонного регулятора производится по мерной трубке на крышке камеры. При поверке дилатометров крышка камеры заменяется на крышку камеры дилатометра с установленным в ней датчиком измерения изменения объема.
