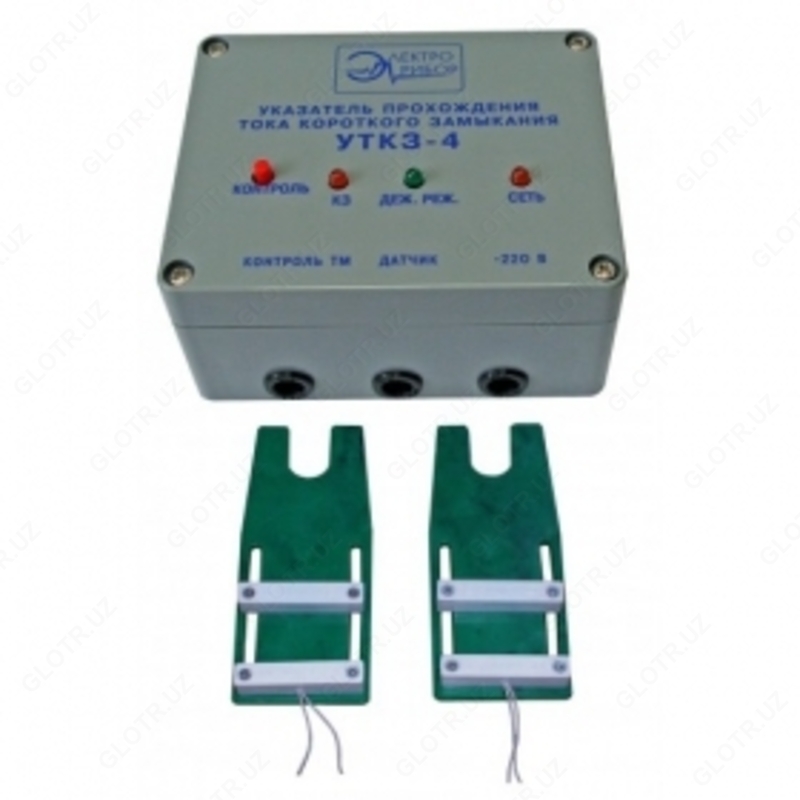

UTKZ-4 - qisqa tutashuvdagi oqim oqim ko'rsatkichi

UTKZ-4 qisqa tutashuv tokining o'tish indikatorining maqsadi: 6-10 kV kuchlanishli elektr tarmoqlarida qisqa tutashuv tokining o'tishi haqidagi ma'lumotlarni yodlash uchun mo'ljallangan. "Qisqa tutashuv rejimiga" o'tish (UTKZni ishga tushirish) ikkita shart bajarilganda sodir bo'ladi: - nazorat qilinadigan chiziqning fazalaridan birida qisqa tutashuv oqimi paydo bo'lganda paydo bo'ladigan magnit maydon ta'sirida qamish kalitlari kontaktlarini yopish; - xizmat ko'rsatiladigan ulanishdan amalga oshiriladigan UTKZ quvvat manbaini o'chirib qo'yish. UTKZ rejimini quvvat yo'qligida "Boshqarish" tugmachasini bosish orqali aniqlash mumkin, "qisqa tutashuv" rejimi qizil "qisqa tutashuv" LED yoritgichiga, "kutish rejimi" esa yashil "DEJga mos keladi. MODE »LED yoritilishini ta'minlaydigan energiya, quvvat manbai bo'lganida, kondansatörde to'planadi va quvvat o'chirilganidan keyin taxminan 3 kun davomida saqlanadi. UTKZ holatini masofadan boshqarish uchun COM (umumiy), NO (odatda ochiq) va NC (odatda yopiq) kontaktlarini o'z ichiga olgan "Control TM" terminal bloki ishlatiladi.
