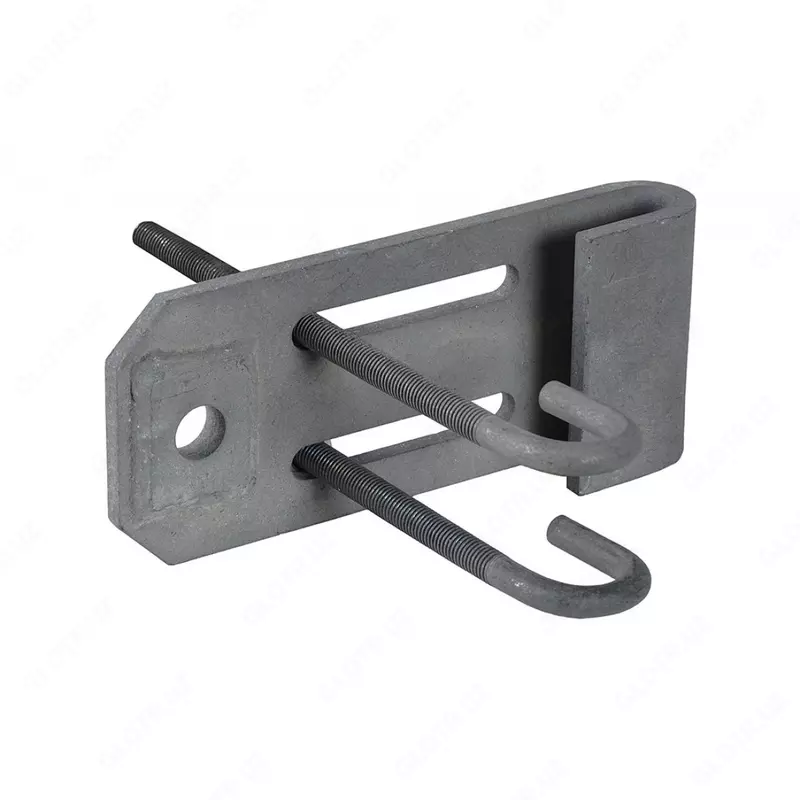

Uzel krepleniya UTP-2

UTP-2 qo‘llab-quvvatlovchi mahkamlash uzeli

Mo‘ljal:
35–220 kV havo liniyalari (HL) metall panjarali tayanchlariga yoki burchak elementlari bo‘lgan boshqa ko‘taruvchi konstruktsiyalarga optik kabelni qo‘llab-quvvatlash uchun mo‘ljallangan. UTP-1 va UTP-2 uzellari SKD-10-1 turidagi skoba bilan birga ishlatiladi.

Texnik xususiyatlar:

• Umumiy og‘irligi: 3,4 kg

• Maksimal ishchi vertikal yuklama (Rv): 70 kN

• Ramka o‘lchamlari: 300 × 268 × 100 mm

• Tayanch profilining o‘lchamlari: 140–200 mm

• Qoplama: himoyalovchi sink qoplama, UHL-1 iqlim talabi bo‘yicha (GOST 15150-69)

Uzel tarkibi:

• Ramka (tortuvchi element): 1 dona

• Qirqishli ilgak: 2 dona

• M12 yong‘oq: 4 dona

• 12-lik shayba: 2 dona

Afzalliklar:

• 70 kN gacha bo‘lgan yuqori mustahkamlik, maksimal ishonchlilikni ta’minlaydi

• UHL-1 iqlim talabi bilan ishlab chiqarilgan, –40 °C gacha bo‘lgan sharoitlarda ishlashga mos
