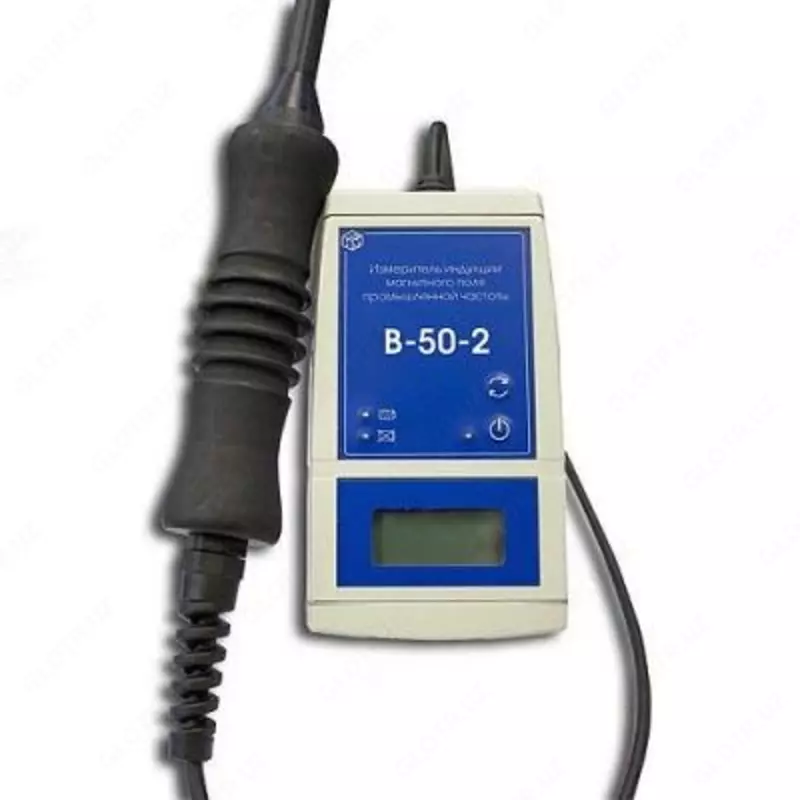

В-50-2 — измеритель магнитного поля промышленной частоты

Kod: P-0892649 Ushbu mahsulot sotuvda mavjud emas

Tavsifi

Назначение измерителя магнитного поля промышленной частоты В-50-2:
Предназначен для определения модуля индукции магнитного поля промышленной частоты, создаваемого магнитными системами и электрическими аппаратами различного назначения, линиями электропередачи, системами электроснабжения, транспорта и другими источниками.
Измеритель представляет собой портативный прибор с изотропным (трехкоординатным) датчиком поля.
Измеряет среднеквадратическое значение напряженности и индукции магнитного поля промышленной частоты 50 Гц в полосе ± 1 Гц.
Динамический диапазон измерений магнитного поля: от 50 мкТл (40 А/м) до 150 мТл (120 кА/м).
Основные области применения измерителя:

Контроль относящихся к сфере государственного регулирования норм по электромагнитной безопасности при проведении специальной оценки условий труда,

Производственного контроля,

При определении безопасности жилых и производственных помещений,

В области экологической безопасности населения,

Научные исследования.

В-50-2 по частотному и динамическому диапазонам, погрешности измерения полностью отвечает всем требованиям

СанПиН 2.2.4.3359-16 «Санитарно-эпидемиологические требования к физическим факторам на рабочих местах»

Законов:

102 ФЗ «Об обеспечении единства измерений»,

184 ФЗ «О техническом регулировании»,

Приказов:

Минздравсоцразвития № 1034н «Об утверждении Перечня измерений…»

Минтруда № 33н «Об утверждении Методики проведения специальной оценки условий труда …»

Принцип функционирования прибора основан на измерении магнитной индукции тремя взаимно ортогональными преобразователями Холла. Для компенсации температурных девиаций служит специальная схема измерения температуры датчиков, корректирующая входные токи преобразователей Холла. Выделение полосы частот, пересчет сигналов с датчиков в среднеквадратическую величину (напряженность или индукцию) магнитного поля производится специальной программой обработки результатов.

Одновременно программно определяется значение расширенной неопределенности измерений, требуемое действующими НПА. Результаты измерений индицируются на жидкокристаллическом экране прибора.

На лицевой панели прибора находятся:

Индикатор «заряд аккумуляторных батарей».

Индикатор «сбой в процессе заряда».

Кнопка смены единиц измерения (мТл - кА/м).

Кнопка включения/выключения.

Индикатор включенного состояния.

Измеритель предназначен для эксплуатации в помещениях и на открытых территориях.

Рабочие климатические условия:

Температура окружающего воздуха от минус 20 до плюс 45 °С;

Относительная влажность воздуха до 95 % при температуре 25 °C.

Питание устройства производится от внутреннего источника – трех аккумуляторов типа ААА. Длительность работы без подзарядки аккумуляторов – не менее 8 часов.

Параметр	Значение
Метрологические характеристики измерителя
Диапазон частот, Гц	от 49 до 51
Диапазон измерений средних квадратических значений модуля магнитной индукции магнитного поля, мТл (напряженности магнитного поля, кА/м)	от 0,05 до 150 (от 0,04 до 120)
Пределы допускаемой относительной погрешности измерения среднеквадратических значений напряженности электрического поля	± 15 %
Технические характеристики измерителя
Напряжение питания постоянного тока, В	от 3,6 до 4,6
Время непрерывной работы измерителя без подзарядки аккумуляторной батареи, час, не менее	8
Масса измерителя, г, не более	350
Габаритные размеры, мм, не более: - Измерительно-индикаторного блока (высота × ширина × длина) - Антенны (длина х диаметр) - Рабочей части антенны (длина х диаметр)	130×75×30 350×35 100×12
Срок службы, лет, не менее	5
