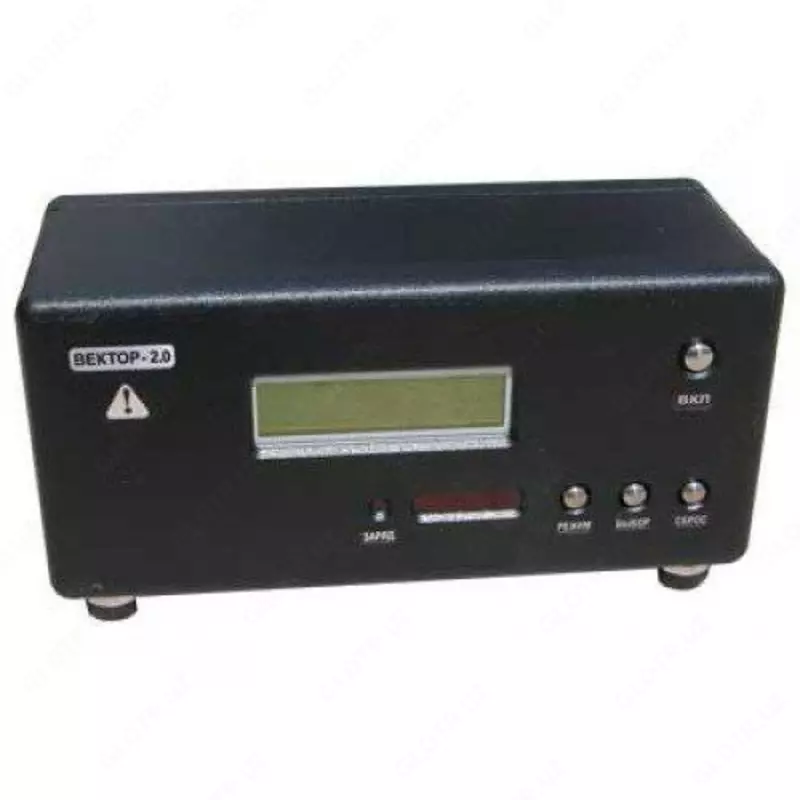

Вектор-2.0М — измеритель параметров изоляции (мост переменного тока)

Kod: P-0891061 Ushbu mahsulot sotuvda mavjud emas

Показать телефон Позвонить Xabar yuborish Xabar yuborish

Tavsifi

Назначение измерителя параметров изоляции (мост переменного тока) Вектор-2.0М:
Измеритель параметров изоляции Вектор-2.0М (мост переменного тока) предназначен для определения параметров электротехнического оборудования, электроизоляционных материалов жидких диэлектриков, кабельной продукции, векторных измерений на промышленной частоте, диагностики высоковольтной изоляции под рабочим напряжением.

Измеряемые параметры измерителем параметров изоляции (мост переменного тока) Вектор-2.0М:

емкость;
тангенс угла потерь;
ток (вектор);
напряжение (вектор);
угол сдвига фаз;
частота.

Прибор Вектор-2.0М может применяться для измерения потерь холостого хода, потерь короткого замыкания, сопротивления короткого замыкания и коэффициента трансформации.

При измерениях в действующих электроустановках прибор Вектор-2.0М дает возможность определить вектор тока влияния, что позволяет обходиться без фазорегулятора источника испытательного напряжения или устройств компенсации токов влияния.

Технические характеристики измерителя параметров изоляции (мост переменного тока) Вектор-2.0М:

Измеряемый параметр	Предел измерения	Погрешность измерения
Емкость	10 пФ - 1 мкФ	±0.5%
Тангенс угла потерь	0.00001 - 100	± (0.0001 + 0.005tgδ)%
Ток (два канала)	2,0 мкА - 5 А	0.5%
Напряжение на объекте	любое	±0.5%
Напряжение на входе прибора	500 В	±0.5%
Угол сдвига фаз	-180°...0...+180°	±(0,006+0,005 φ)°
Частота	48 - 52 Гц	-
Общие характеристики
Схема включения объекта измерений	прямая и перевернутая
Рабочее напряжение	уровень высокого напряжения определяется рабочим напряжением эталонной меры (емкость или резистор) и может быть 0-10, 35, 110 кВ и т.п.
Время измерения	0.8 с
Время обработки	5.2 с
Время измерения с усреднением	1 мин
Входное сопротивление	по току - 10 Ом; по напряжению - 1 МОм
Электропитание	автономное от встроенного аккумулятора (4 часа непрерывной работы) или от сети 220 В
Габаритные размеры	300 х 150 х 150 мм
Вес	не более 6 кг
