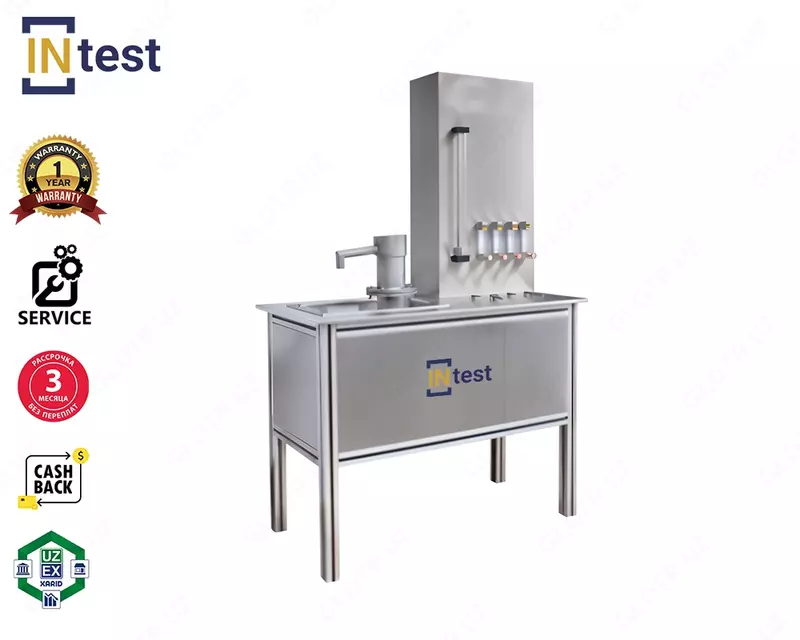

Vertikal suv o‘tkazuvchanlik testeri

Xususiyatlari va tavsifi

Geotekstil materiallarning suv o‘tkazuvchanligini sinash uchun mo‘ljallangan uskuna bo‘lib, maksimal oqim tezligi 5 l/min ni tashkil etadi. Geotekstilning suv o‘tkazuvchanligini yuqori aniqlikda aniqlash imkonini beradi.

Uskuna oqim o‘lchagich bilan jihozlangan bo‘lib, bosim farqini nazorat qilish imkonini beradi.
Ichki suv rezervuari bosimning belgilangan chegaradan chiqib ketmasligini ta’minlaydi.

Suv pastdan yuqoriga yo‘nalishda beriladi, sinov jarayonida havo pufakchalari hosil bo‘lmaydi, bu esa o‘lchov natijalarining aniqligini oshiradi.

Uskunaning barcha qismlari AISI 304 zanglamaydigan po‘latdan tayyorlangan; ish stoli import qilingan alyuminiydan bo‘lib, qum purkash (sandblasting) ishlovi berilgan. Konstruktsiya zang va korroziyaga chidamli hamda yengil hisoblanadi.

Vertikal geotekstil suv o‘tkazuvchanlik testeri alohida (split) taymer bilan jihozlangan.

Sinovlar doimiy bosim ostida olib boriladi — suv oqimi bitta geotekstil qatlamidan normal yo‘nalishda o‘tkaziladi.

Geotekstil va unga tegishli materiallarni yuklash mumkin.

Sinov diapazoni namunaga bog‘liq holda o‘zgartirilishi mumkin.
Uskuna quyidagilar bilan jihozlangan:

• past o‘tkazuvchanlik uchun 600 ml/min lik 4 ta oqim o‘lchagich;

• yuqori o‘tkazuvchanlik uchun 5 l/min oqim moslamasi.

Turli bosim qiymatlarini kompensatsiya qilish imkoniyati mavjud.

Sinov vaqtida ikki tomondagi boshi bir xil bo‘lib, aniqligi ±1 mm ni tashkil etadi.

Texnik ko‘rsatkichlar

• Maksimal bosim farqi: 300 mm H₂O

• Qisqichning ichki diametri: φ50 ± 0,1 mm

• Namuna qalinligi: 0,1–10 mm

• Oqim diapazoni: 0–5 l/min

• O‘lchov silindri: 1000 ml (o‘lchash aniqligi — 10 ml)

• Suv sathi indikatori: bo‘linma qiymati 1 mm

• Elektr ta’minoti: 1 fazali AC 220 V, 50/60 Gts

• Gabarit o‘lchamlari (U × E × B): 1200 × 650 × 1900 mm

• Og‘irligi: 85 kg
