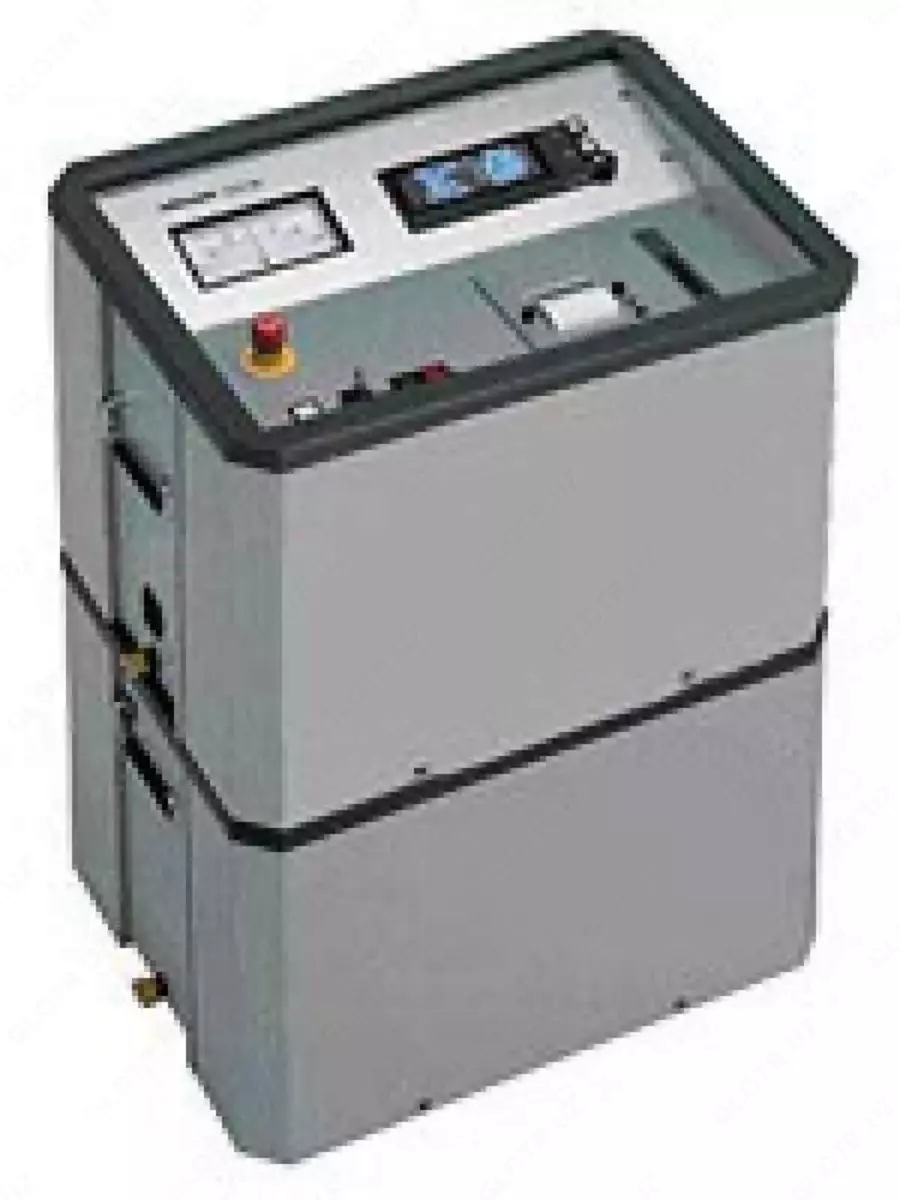

VLF CR-80-B - sinov qurilmasi

VLF CR-80-B sinov qurilmasining maqsadi

Kuchli va samarali VLF sinov tizimi VLF CR-80-B DIN VDE standartlariga muvofiq 0,1 Gts kosinus-to'rtburchak kabel liniyalarini sinash uchun mo'ljallangan.

Standartlarga muvofiq, kabellar va muftalar o'rnatish va ta'mirlashdan so'ng dielektrik quvvat uchun tekshirilishi kerak. VLF CR-80-B sinov tizimi 46 kVgacha bo'lgan nominal kuchlanish darajalari uchun ishlatilishi mumkin.

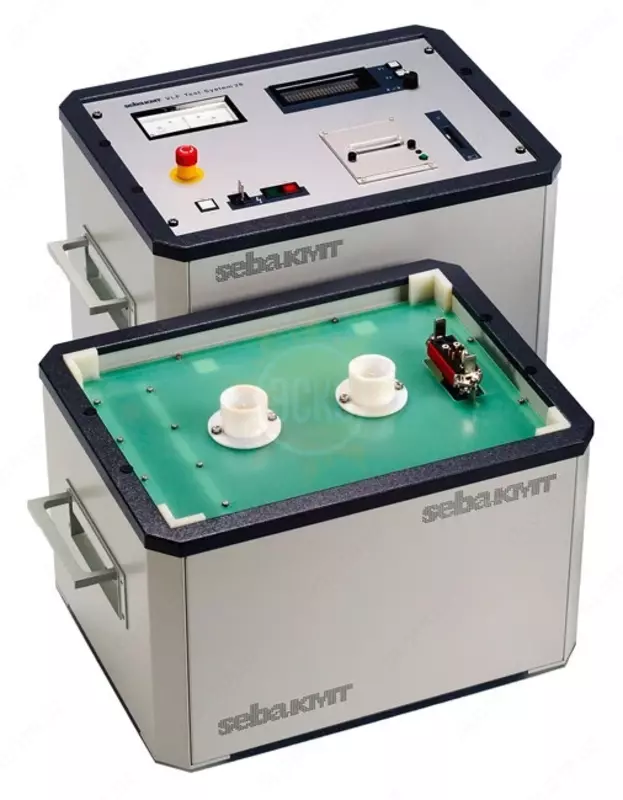

VLF CR-80-B o'rnatilishi boshqaruv bloki va yuqori voltli qismdan iborat. 2,5 mkF yuqori sinov quvvati bir vaqtning o'zida barcha uch fazani sinovdan o'tkazish imkonini beradi.

Tizim shuningdek, simni va unga ulangan kommutatorni musbat yoki salbiy doimiy kuchlanish bilan sinab ko'rish imkonini beradi.

0,1 Gts chastotali kosinus-to'rtburchaklar kuchlanish to'lqin shakli sizni ishonchli tarzda kabel liniyasidagi zaif nuqtalarning buzilishiga olib keladi.

Kosinus-kvadrat to'lqinli kuchlanish bilan 0,1 Hz VLF testining afzalliklari ko'plab ilmiy tadqiqotlar va amaliy misollar bilan tasdiqlangan. Ushbu usul DIN-VDE standartlari (HD 620 va 621) va IEEE400 standarti tomonidan foydalanish uchun tavsiya etiladi.

Ushbu VLF sinov tizimi elektr laboratoriyasining komponenti yoki mustaqil birlik sifatida ishlatilishi mumkin.

Integratsiyalashgan xavfsizlik sxemasi va buzilishlarni aniqlash funktsiyasi yuqori darajadagi ish xavfsizligini ta'minlaydi.

Oqish oqimlarini o'lchash kabel izolyatsiyasi holatini sifatli baholash imkonini beradi va jurnallar funktsiyasi sinov natijalarini saqlash va keyingi qayta ishlash imkonini beradi.

VLF CR-80-B sinov qurilmasining afzalliklari

Chastotani kamaytirmasdan juda yuqori sinov kuchi

DC sinovidagi kabi qutblanish effektlari yo'q

Jurnal yozish

Buzilishlarni aniqlash funksiyasi

Oqish oqimini o'lchash

VLF CR-80-B sinov qurilmasining texnik tavsiflari

Parametrning ma'nosi

0,1 Hz VLF rejimi

VLF chiqish kuchlanishi (Un) 0 … 80 kVeff

Chiqish oqimi 0 … 12,5 mA

Maksimal 80 kVrms da sinov sig'imi. 2,0 mF

Maksimal 78 kVrms da sinov sig'imi. 2,2 mkF

DC rejimi

Chiqish kuchlanishi DC - 0 ... -80 kV

Maksimal salbiy chiqish oqimi -12,5 mA

Chiqish kuchlanishi DC+ -

Oqish oqimini o'lchash birlashtirilgan

Ro'yxatga olish funktsiyasi birlashtirilgan

Aniq g'ilof OMP 0 ... 10 kV / Takt 1:3, 1:5, 1:9

Kirish kuchlanishi 115 V/ 230 V ±10%, 50/60 Hz 1900 VA

Olchamlari (WxHxD) 1350 x 1250 x 1100 (1500*) mm

Og'irligi 380 kg

Himoya klassi IP 20

Ishlash harorati -25°C … +55°C

Saqlash harorati -40°C … +70°C
