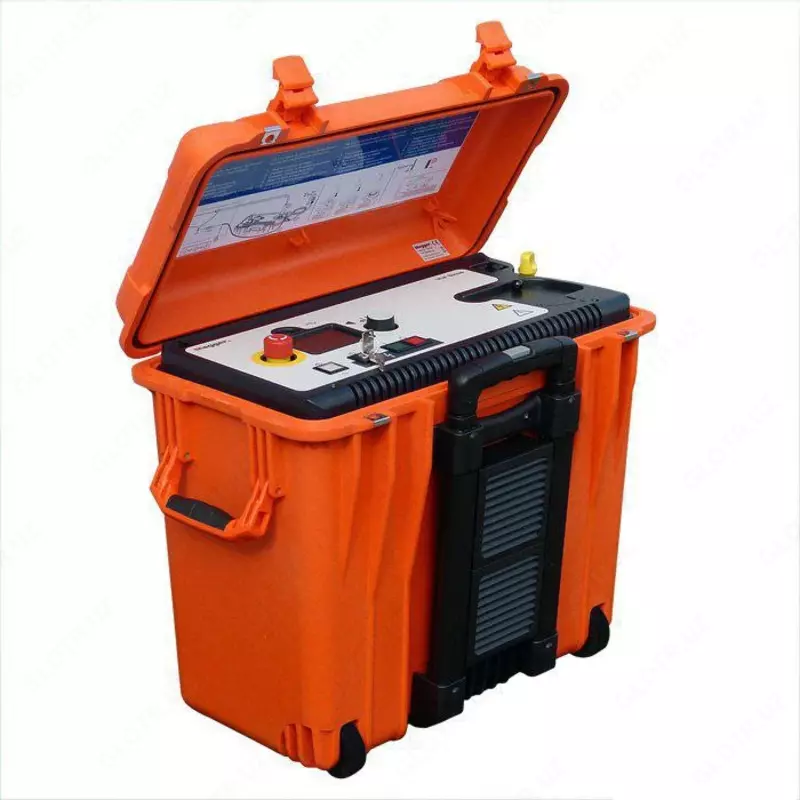

VLF SINUS 34 — установка для кабелей среднего напряжения

Kod: P-0885830 Ushbu mahsulot sotuvda mavjud emas

Показать телефон Позвонить Xabar yuborish Xabar yuborish

Tavsifi

Описание установки для кабелей среднего напряжения VLF SINUS 34:
СНЧ VLF SINUS 34 кВ представляет собой компактную и, благодаря прочной конструкции, очень подходящую для полевых условий испытательную установку кабелей среднего напряжения. Оптимированный для удобной транспортировки и быстрой подготовки к использованию дизайн, а также возможность использования в течение длительного времени, превращают установку в идеальный инструмент для повседневных кабельных испытаний.
Помимо кабелей и оболочки СНЧ испытательная установка Sinus 34 кВ может – в комбинации с прибором поиска замыканий на землю ESG NT – также использоваться для точной локализации повреждений оболочки кабеля. Поскольку установка может также использоваться в качестве источника напряжения для измерительной приставки tanDelta, ею можно дооснастить до универсальной испытательной и диагностической системы.

Особенности установки для кабелей среднего напряжения VLF SINUS 34:

Высокая испытательная мощность до 5 мкФ;
Практичная, прочная и удобная конструкция;
Однокнопочное управление easyGO;
Интегрированная система безопасности;
Протоколирование;
Продолжительный режим работы

Технические характеристики установки для кабелей среднего напряжения VLF SINUS 34:

Параметр	Значение
Выходное напряжение
VLF sinus	0 ... 24 кВэфф / 0 ... 34 кВпик
Постоянное напряжение	± 0 ... 34 кВ
VLF прямоуг. напряжение	0 ... 34 кВ
Точность	± 1%
Разрешение	0.1 кВ
Выходной ток
Диапазон измерений	0 ... 14 мА
Точность	± 1%
Разрешение	1 мкА
Прочие технические характеристики
Частотный диапазон	0.01 Гц ... 0.1 Гц автоматическое согласование частоты
Испытательная емкость	0.6 мкФ @ 0.1 Гц на 24 кВэфф 5 мкФ @ 0.01 Гц на 21 кВэфф 14,4 мкФ - максимально возможное при уменьшенной частоте и напряжении
Испытательная емкость при 0.1Гц 6/10 кВ 6,35/11 кВ 12/20 кВ 12,7/22 кВ	Испытание 3-Uo 0.85 мкФ (18 кВ) 0.75 мкФ (19 кВ) 0.5 мкФ (34 кВ)* 0.5 мкф (34 кВ)* Синусоидальное напряжение	Диагностика 1.5-Uo 1.65 мкФ (9 кВ) 1.55 мкФ (10 кВ) 0.85 мкФ (18 кВ) 0.75 мкФ (19 кВ)
Входное напряжение	100В ... 260 В, 50/60 Гц, 400 ВА
Испытание оболочки	0 ... 5 кВ, 0 ... 10 кВ DC
Точная локализация повреждения оболочки	0 ... 5 кВ, 0 ... 10 кВ DC, Тактовая частота 1:3 и 1:4
Безопасность	Мониторинг заземления, автомат. разрядка испытуемого объекта
Размеры (Ш x В x Гл)	520 x 450 x 300 мм
Вес	25 кг
Класс защиты	IP 20 / IP 54 (работа/транспортировка)
Рабочая температура	-20 °C ... +55 °C
Температура хранения	-25 °C ... +70 °C
