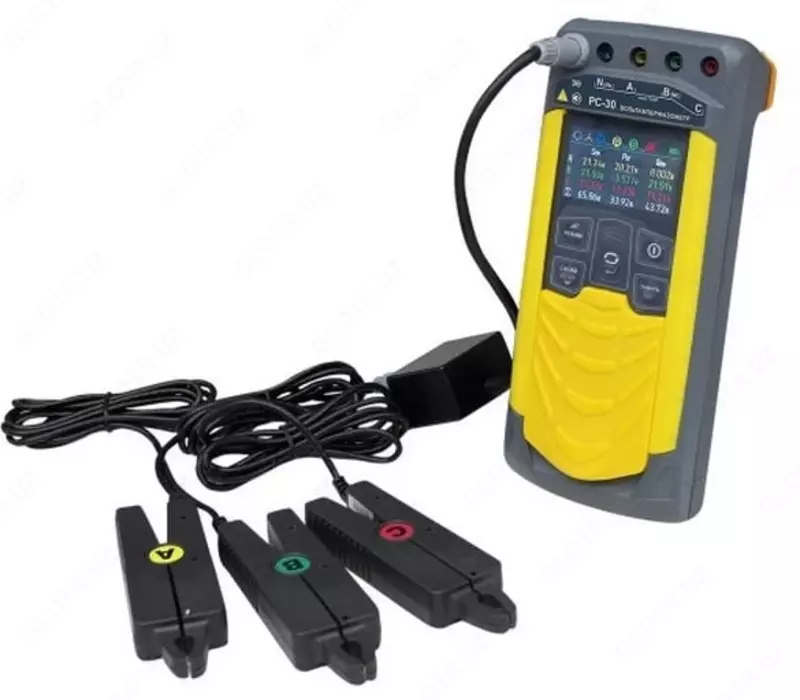

Voltamper fazali o'lchagich "Radio servis" RS-30 qisqichli KTIR-30

Volt-amperli faza o'lchagich RS-30 vektor diagrammalarini yozish va o'rni xizmati mutaxassislari tomonidan o'rni himoyasi va avtomatlashtirish tizimlarini sozlash uchun asosiy qurilmalardan biri bo'lib, o'lchash guruhlarini tekshirish va tarmoq parametrlarini o'lchash uchun ham ishlatiladi. Qurilmaning "Yulduz", "Uchburchak" va "2 fazali" (izolyatsiya qilingan) ulanish sxemalari bo'yicha ishlashi uni energetika, energetika nazorati, aloqa, temir yo'l, uy-joy kommunal xo'jaligi korxonalari va boshqa sohalarda o'lchash uchun universal qiladi.

Volt-amperli faza o'lchagich 700 V gacha bo'lgan o'zgaruvchan tokni o'lchash, 700 V gacha to'g'ridan-to'g'ri oqim kuchlanishini o'lchash, KTIR-30 va KTI-30 datchiklari (30 A gacha) bilan o'zgaruvchan tokni 30 A gacha o'lchash uchun ishlatiladi. U xotira, magnitafon rejimi va kompyuterga ulanish kabi qo'shimcha funktsional imkoniyatlarning juda keng doirasiga ega.

RS-30 voltamperli fazali o'lchagichning maqsadi:

O'zgaruvchan kuchlanish va oqimning samarali qiymatlarini o'lchash;

doimiy kuchlanish o'lchovlari;

Faol, reaktiv, ko'rinadigan quvvat va quvvat omilini o'lchash;

Kuchlanishlar orasidagi, kuchlanish va oqimlar orasidagi, oqimlar orasidagi faza burchaklarini o'lchash;

Chastotani, kuchlanishni va o'zgaruvchan tokni o'lchash;

Elektr quvvatining sifatini baholash uchun yuqori harmonikalar va chiziqli bo'lmagan buzilish darajalari ko'rsatkichlari;

Fazalar ketma-ketligini ko'rsatish.

RS-30 voltamperli fazali o'lchagichning xususiyatlari:

Tadbirni ro'yxatdan o'tkazish imkoniyati;

Ulangan oqim o'lchash datchiklari turini avtomatik aniqlash va oqim diapazonlarini almashtirish;

O'chirilganda saqlaydi va yoqilganda oxirgi o'lchov sozlamalarini tiklaydi;

Quvvatni tejash rejimisiz uzluksiz ishlash muddati kamida 8 soat;

Uzoq vaqt davomida foydalanilmaganda indikator va qurilmani o'chirishni sozlash;

Magnitli zarbaga chidamli, chang va namlikka chidamli korpus. Himoya klassi IP54;

O'lchovlarni o'tkazishda qurilmani olib tashlamaslikka imkon beruvchi sumka;

rangli LCD displey;

Ichki quvvat manbai holatini ko'rsatish;

Batareyani haddan tashqari zaryad qilishdan himoya qilish tizimi;

Noto'g'ri yoqishdan himoya qilish;

Yuqori shovqin immuniteti;

10 000 o'lchov uchun xotira, magnitafon rejimi;

Kompyuter bilan aloqa.

Asosiy texnik xususiyatlar:

Turi - Voltamper-fazali o'lchagich

Turi - raqamli

Brend - Radio xizmati

Model - RS-30

Pense modeli - KTIR-30

Xato (standart og'ish) - ± 1,6 mm

Doimiy kuchlanishni o'lchash diapazoni, V – 10,00 - 700,0

O'zgaruvchan tokning samarali qiymatining o'lchov diapazoni, A (oqim o'lchash sensori KTIR-500 bilan) - 0,20 - 500,0

Faol quvvat P (Vt), reaktiv quvvat Q (var) va ko'rinadigan quvvat S (VA) ni o'lchash diapazonlari (KTIR-500 oqim o'lchash sensori bilan) – 0,005 - 350,0 kVt (kvar, kVA)

Chastotani o'lchash diapazoni, Hz - 45.00 dan 55.00 gacha

45 Gts dan 55 Gts gacha bo'lgan chastota diapazonida o'zgarishlar burchagini o'lchash diapazoni, darajalar - 179,9 dan 180,0 gacha.

Quvvat iste'moli - 2 Vt dan oshmasligi kerak

Og'irligi - 0,8 kg dan oshmasligi kerak

Umumiy o'lchamlari, ko'pi bilan - 60x105x245 mm

Xizmat muddati 8 yildan kam emas.

Ishlab chiqarilgan mamlakat - Rossiya

Uskunalar

Volt-amper-fazali o'lchagich RS-30 1 dona,

Penslar - KTIR-30

Foydalanish qo'llanmasi RAPM.411259.001 RE 1 nusxa,

Elektr ta'minoti 1 dona,

O'lchov kabellari, uzunligi 1,5 m, 4 dona,

Alligator klipi 4 dona,

Bluetooth-USB adapteri 1 dona,

Yuk ko'tarish sumkasi 1 dona,

Batareya bo'limi RAPM.436244.007 1 dona.
