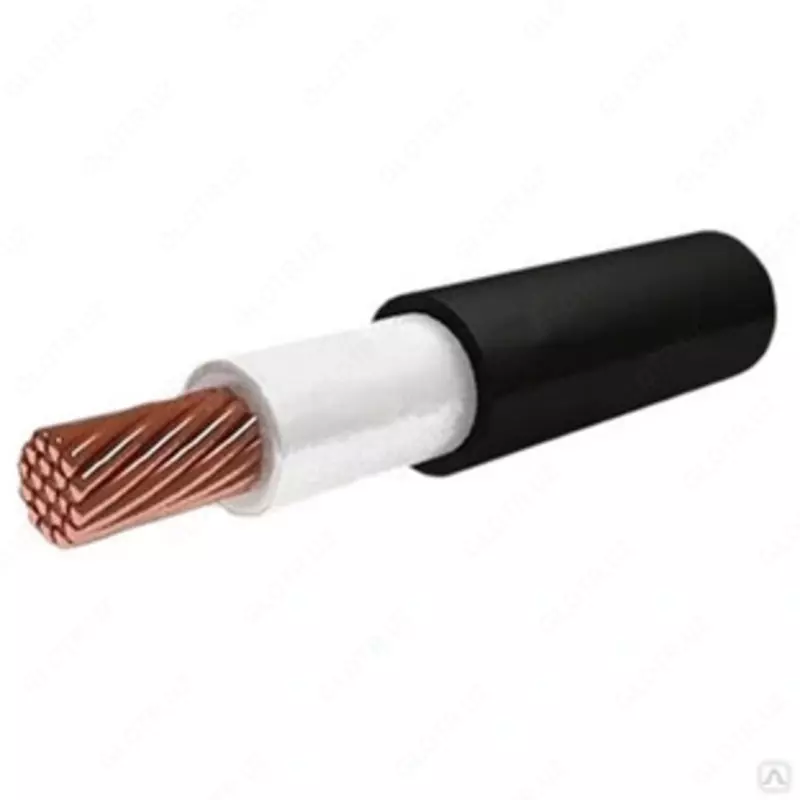

Dizayn

1. GOST 22483-2012 bo'yicha 2-sinfga mos keladigan nominal kesimi 10 mm2 bo'lgan bitta simli mis o'tkazgich.

  2. Nominal qalinligi 0,8 mm bo'lgan GOST 23286-78 bo'yicha Ip-1 toifasiga mos keladigan polietilen izolyatsiyasi. 3. GOST 23286-78 bo'yicha Obp-2 toifasiga mos keladigan, nominal qalinligi 1,2 mm bo'lgan PVX birikmasidan tayyorlangan qobiq.

Texnik xususiyatlari

Nominal o'zgaruvchan kuchlanish 380 V, chastotasi 50 Hz

Sinov o'zgaruvchan kuchlanish 2000 V, chastotasi 50 Hz

Sinov davomida ushlab turish vaqti 5 min

1000 MŌ km dan kam bo'lmagan 20 ° C da izolyatsiyalash qarshiligi

Qurilish uzunligi 190 m dan kam emas

7 m dan bo'laklarda 5% dan ko'p bo'lmagan partiyadagi kichik o'lchamlar

Ruxsat etilgan ish bosimi 7,09 MPa, 70 atm

Minimal bükme radiusi 10 tashqi diametr

Ishlash harorati oralig'i -40...+65 °C

Ishlab chiqarilgan kundan boshlab kamida 6 yil xizmat qilish muddati
