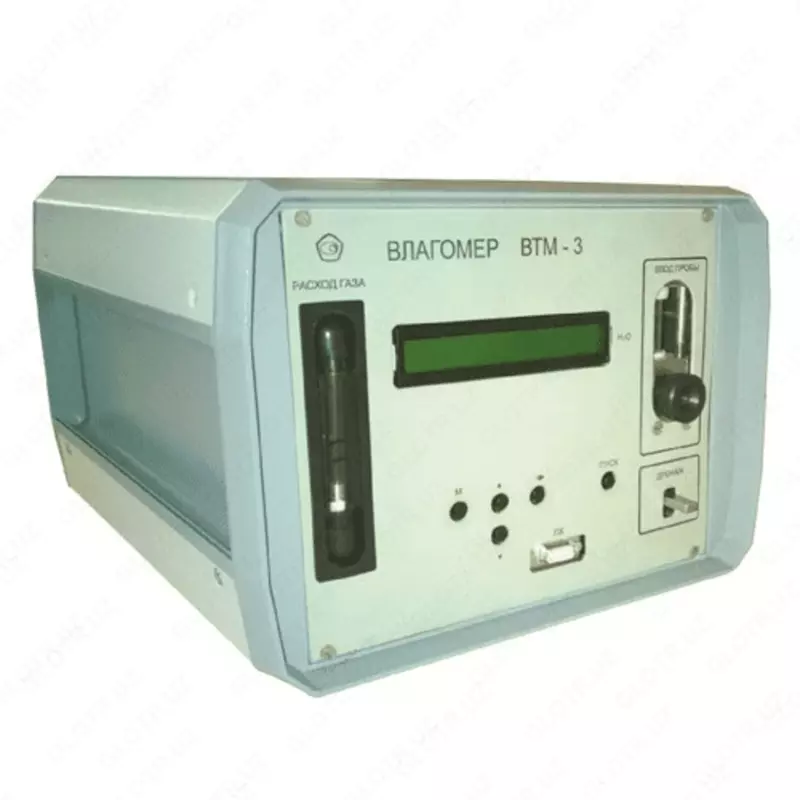

ВТМ-3 — влагомер трансформаторного масла

Kod: P-0895037 Ushbu mahsulot sotuvda mavjud emas

Tavsifi

Назначение влагомера трансформаторного масла ВТМ-3:
Влагомер ВТМ-3 (модернизированный ВТМ-МК) предназначен для измерений массовой доли влаги в трансформаторных, авиационных и других маслах и представляет собой цифровой показывающий прибор циклического действия. Анализ влагосодержания трансформаторного масла осуществляется в автоматическом режиме.
Принцип действия влагомера ВТМ-3 основан на извлечении влаги из точно дозированной пробы масла сухим газом-носителем в десорбционной колонке и последующем электролизе ее в кулонометрическом чувствительном элементе.
Обеспечение работы влагомера ВТМ-3 осуществляется от генератора сухого воздуха, встроенного в корпус влагомера, или от баллона со сжатым газом с объёмной долей влаги не более 100 млн-1.
Влагомер ВТМ-3 применяется для контроля качества трансформаторного, авиационного и других масел с целью предотвращения аварийных ситуаций при эксплуатации маслонаполненного электрооборудования, а также для проведения исследовательских работ.

во влагомере будет использоваться аттестованная по ГОСТх8,563-09 методика измерений массовой доли влаги в трансформаторном масле МИ 5К0.283.002-2012;
эксплуатация не требует химической посуды, расходных материалов и ядовитых реагентов;
высокая точность и воспроизводимость измерений;
независимость результатов измерений от изменения состава масла и его срока службы;
превосходит существующие средства измерений по нижнему пределу измерения;
наличие обзорного диапазона массовой доли влаги от 0 до100 млн-1;
возможность поверки и калибровки без применения эталонных проб масла;
наличие интерфейса RS-232 для связи с персональным компьютером и АСУ ТП;
наличие функции архива с энергонезависимой памятью (120 записей);
секундный отсчёт времени измерения и выдача информации о готовности влагомера к работе.

Параметр	Значения
Диапазон измерений массовой доли влаги	0...50 млн-1 (г/т)
Диапазон показаний	0...100 млн-1
Абсолютная погрешность, не более	±2,5 млн-1
Расход газа-носителя через влагомер	(100±10) см3/мин
Объем пробы масла	2 см3
Температура окружающего воздуха и анализируемого масла	от +10 до +35 °С
Напряжение питания и частота от сети переменного тока	187…242 В, 49…51 Гц
Потребляемая мощность, не более	30 Вт
Средняя наработка на отказ, не менее	20000 ч
Средний срок службы, не менее	8 лет
