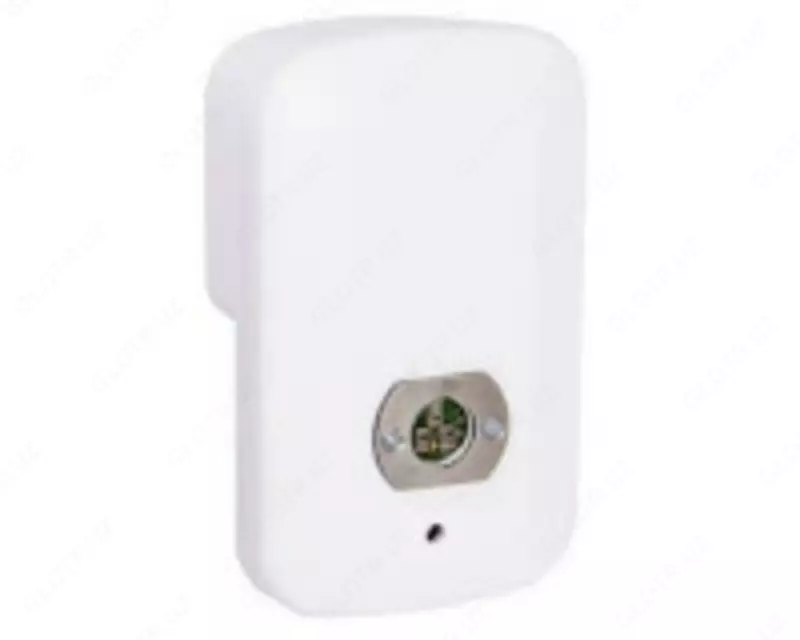

Spektron-804 seriyali portlashdan himoyalangan alanga xabarlovchisi

Tavsif
Spektron-804, Spektron-804-M, Spektron-804-H, Spektron-804-Exi, Spektron-804-ExiM, Spektron-804-Exi-H, Spektron-804-Exm, Spektron-804-Exm-M, Spektron-804-Exm-H — bu infraqizil (4IK) diapazondagi olov yong‘in detektori hisoblanadi. Detektor milliy standartlar talablariga muvofiq ishlab chiqilgan bo‘lib, yuqori ishonchlilik bilan yong‘in manbalarini aniqlashni, yolg‘on ishga tushishlardan yuqori darajada himoyalanishni ta’minlaydi. Yong‘in signalizatsiyasi va yong‘inni o‘chirish tizimlarida qo‘llash tavsiya etiladi.

Maqsadi
Detektor GOST R 53325 talablariga muvofiq ishlab chiqilgan. Spektron-804 detektori korpusi mustahkam ABS plastmassadan tayyorlangan va tashqi muhit ta’siridan IP66/IP68 darajada himoyalangan.

Spektron-804-Exm va Spektron-804-Exi detektorlari korpusi ham mustahkam ABS plastmassadan tayyorlangan bo‘lib, antistatik bo‘yoq bilan qoplangan, himoya darajasi IP66/IP68.
Spektron-804-M, Spektron-804-Exi-M, Spektron-804-Exm-M korpusi esa rux bilan qoplangan past uglerodli po‘lat (St10-20) dan tayyorlangan va kukunli bo‘yoq bilan bo‘yalgan, himoya darajasi IP66/IP68.
Spektron-804-H, Spektron-804-Exi-H, Spektron-804-Exm-H korpusi zanglamaydigan po‘lat AISI 304 dan tayyorlangan, himoya darajasi IP66/IP68.

Spektron-804-Exi, Spektron-804-Exi-M, Spektron-804-Exi-H — bu “uchqun xavfsiz zanjir ia” turidagi portlashdan himoyalangan uskuna bo‘lib, “o‘ta portlashga xavfsiz” darajada himoya beradi va quyidagi belgilashga ega:
РВ Ex ia I Ma X / 0Ex ia IIC T6 Ga X / Ex ia IIIC T85ºC Da X
(TR TS 012/2011, GOST 31610.0-2014 (IEC 60079-0:2011) ga muvofiq).
U “0”, “1”, “2”, “20”, “21”, “22” toifali portlash xavfli zonalarda, yopiq joylarda va tashqi o‘rnatmalarda ishlatilishi mumkin. Signal zanjirlarining uchqun xavfsizligini ta’minlovchi qurilmalarga yoki uchqun xavfsizligi to‘sig‘idan (bar’eridan) ulanadi. Ishlab chiqaruvchi Spektron-IB-01 va Spektron-IB-02 uchqun xavfsizlik to‘siqlaridan foydalanishni tavsiya etadi.

Spektron-804-Exm, Spektron-804-Exm-M, Spektron-804-Exm-H — “m” turidagi (kompaund bilan germetizatsiyalangan) portlashdan himoyalangan uskuna bo‘lib, “portlashga xavfsiz” darajada himoya beradi:
РВ Ex mb I Mb X / 1Ex mb IIC T6 Gb X / Ex mb IIIC T85ºC Db X
(TR TS 012/2011, GOST 31610.0-2014 (IEC 60079-0:2011) ga muvofiq).
“1”, “2”, “21”, “22” sinfli portlash xavfli zonalarda ishlatilishi mumkin.

Qurilma tuzilishi va datchiklar joylashuvi 90° konus shaklidagi yong‘in aniqlash diagrammasini hosil qiladi. “YONG‘IN” signali faqat barcha 4 ta IK datchik bir vaqtda olovni qayd etganda shakllanadi.
Standart konfiguratsiyada “YONG‘IN” signali uchun rele, “NOSOZLIK” signali uchun optorele mavjud. Old paneldagi yorqin LED indikator holatni ko‘rsatadi.

Detektorda turli sezgirlik darajalari va signalni qayta ishlash vaqtlariga ega 4 xil ish rejimi mavjud, bu tashqi shovqinlarning ta’sirini kamaytiradi. TP-5 va TP-6 test yong‘in manbalariga sezgirlik bo‘yicha detektor GOST R 53325 bo‘yicha 1-sinfga kiradi.

Ish faoliyatini tekshirish va ish rejimini tanlash uchun detektor bilan birga doimiy magnit beriladi. Magnit bilan ishlash tartibi yo‘riqnomadagi 2.1.1 va 2.1.2-bandlarda keltirilgan. 4-simli ulanishda test nurlantirgich yordamida ham tekshirish mumkin (u qo‘shimcha buyurtma asosida yetkazib beriladi).

Texnik xususiyatlari

* — zavod sozlamasi
** — tok iste’molchining tanloviga ko‘ra belgilanadi
