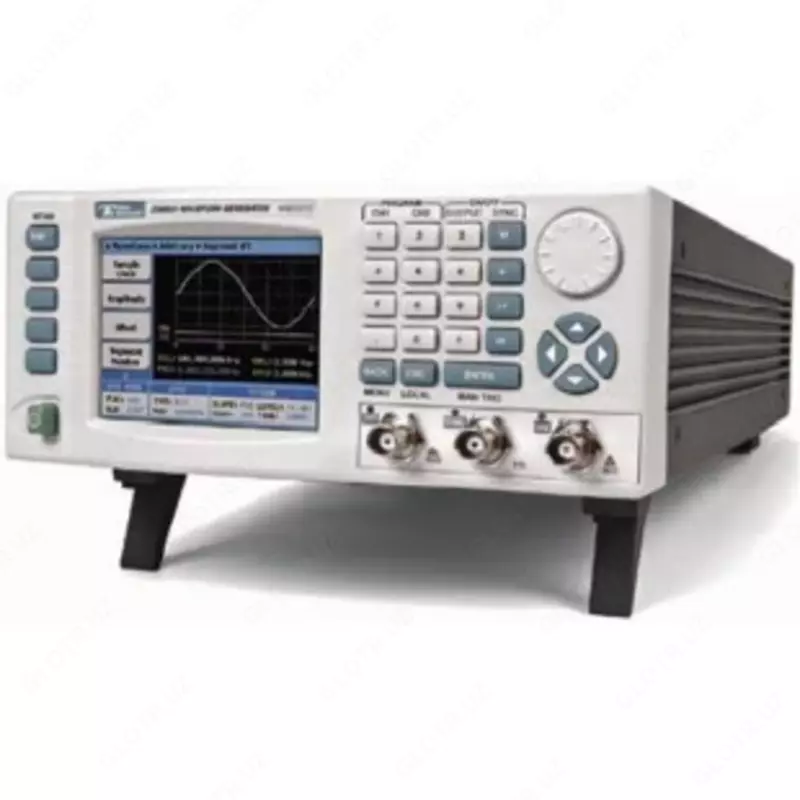

WW1071 - generator

WW1071 — bu bitta kanalga ega bo‘lgan ixtiyoriy to‘lqin shakllarini yaratish imkonini beruvchi professional signal generatoridir. U signal shakllarini keng chastota diapazonida — 0,1 mGts dan 50 MGts gacha yaratadi, shu jumladan sinus, meydan, to‘g‘ri to‘lqin, uchburchak, pilo’ kabi standart signallarni va murakkab shakllar, masalan, Sin X/X, gauss va eksponensial signallarini hosil qiladi. Shovqin signalining chastotasi 25 MGts gacha yetadi, bu esa keng spektrli tahlillar uchun qulaydir.

50 Omlik yukda chiqish signali darajasi 10 mV dan 10 V gacha o‘zgaradi, bu turli tizimlarga ulanishda moslashuvchanlikni taʼminlaydi. 14 bitli chastota aniqligi va yuqori raqamli‑analog konvertor signallarni aniqlik bilan hosil qiladi, bu murakkab to‘lqinlarni ham aniq ifodalash imkonini beradi. Qurilma old panelda rangli LCD ekran bilan jihozlangan bo‘lib, u parametrlar holatini ko‘rsatadi: chastota, amplituda, ofset, signal shakli va ish rejimi.

Boshqaruv interfeysi — tugmalar va aylantiruvchi enkoder bo‘lib, parametrlarni tez va qulay sozlash imkonini beradi. USB, LAN va GPIB interfeyslari orqali generatorni masofadan boshqarish, sozlamalarni yuklash va uni avtomatlashtirilgan o‘lchov tizimlariga ulash mumkin. Generator turli modulyatsiya rejimlarini qo‘llaydi: amplituda modulyatsiyasi (AM), chastota modulyatsiyasi (FM), ixtiyoriy FM, FSK va boshqalar.

Generator chastotani chiziqli yoki logaritmik tarzda o‘zgartirishni qo‘llab‑quvvatlaydi, xotira segmentlarini ketma‑ket boshqarish funksiyasi ham mavjud bo‘lib, bu murakkab signallarni avtomatik yaratishda qulaydir. Chastota sozlash xatosi ±1×10⁻⁶ darajasida bo‘lib, bu yuqori barqarorlikni taʼminlaydi. Qurilmaning texnik xususiyatlari signalning aniqligi va ishonchliligini kafolatlaydi.
