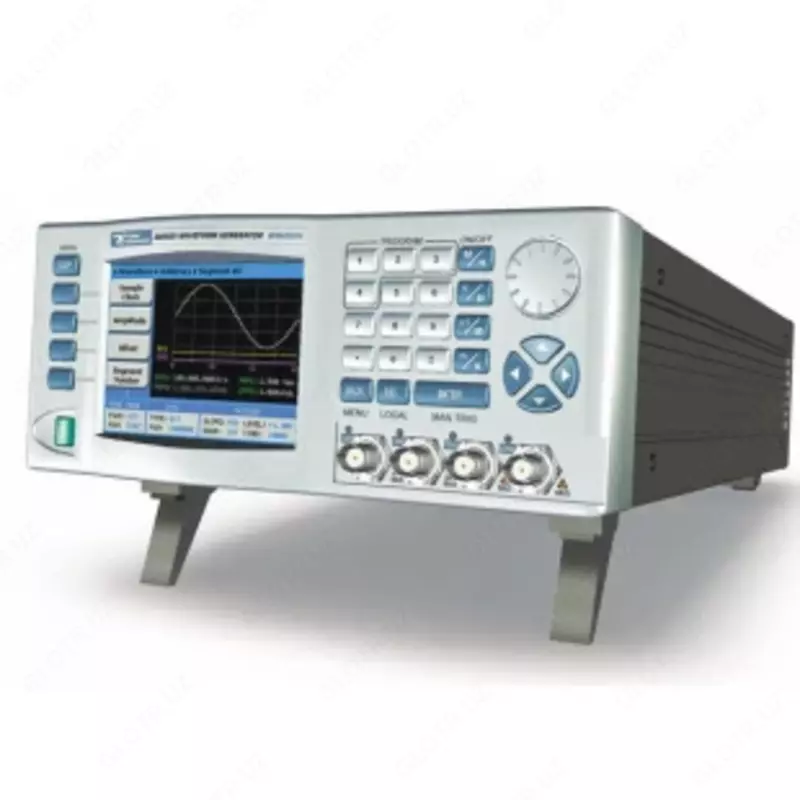

WW1074-1 - generator

WW1074‑1 — bu to‘rt kanalga ega professional signal generatori bo‘lib, analog, raqamli va murakkab ixtiyoriy signallarni yuqori aniqlik va barqarorlik bilan hosil qiladi. Qurilma 0,1 mGts dan 50 MGts gacha chastotada ishlaydi va standart shakllarni yaratadi: sinus, meydan, to‘g‘ri to‘lqin, uchburchak va pilo’.

Generator murakkab signallarni ham hosil qila oladi: Sin X/X, gauss, eksponensial va shovqin signallari bilan ishlash imkoniyati mavjud, shovqin diapazoni 25 MGts gacha, bu laboratoriya ishlari, test va elektron qurilma sinovlari uchun qulay.

Har bir kanal 14 bitli DAC bilan jihozlangan bo‘lib, signallarni yuqori aniqlikda hosil qilish va amplituda bo‘yicha aniq o‘lchash imkonini beradi. Chiqish signal darajasi 50 Omlik yukda 10 mV dan 10 V gacha, qurilmani turli o‘lchov tizimlariga moslashtirish imkonini beradi. Qurilmaning xotirasi 2 million so‘z, segmentlarga bo‘linadi, minimal segment uzunligi 1 μs, bu murakkab ketma‑ketliklar yaratishga yordam beradi.

Old panelda rangli LCD ekran mavjud, unda har bir kanal parametrlari: shakl, chastota, amplituda, smetka va ish rejimi ko‘rsatiladi. Boshqaruv tugmalar va aylantiruvchi regulyator orqali amalga oshiriladi. Masofadan boshqarish va avtomatlashtirilgan tizimlarga ulanish uchun USB, LAN va GPIB interfeyslari mavjud.

Generator turli modulyatsiya turlarini bajaradi: amplituda (AM), chastota (FM), faza, impulьs (ИМ), FMn va kombinatsiyalangan rejimlar. Chiziqli va logaritmik chastota skanerlash, BURST rejimi, bir nechta qurilmani sinxronlashtirish va ko‘p kanalli ishlash imkoniyati mavjud. Chastota xatosi ±1×10⁻⁶, bu signallar barqarorligini taʼminlaydi.

Qurilma o‘lchamlari 350×88×415 mm, og‘irligi 5 kg, quvvat manbai — 220 V. WW1074‑1 yuqori aniqlik, ko‘p funksionallik va keng turdagi signallar bilan ishlash imkonini beradi, bu uni laboratoriya ishlari, test va elektron tizimlarni ishlab chiqish uchun ideal qiladi.
