WW1074-2 - generator

WW1074‑2 — bu to‘rt kanalga ega professional signal generatori, analog, raqamli va murakkab ixtiyoriy signallarni yuqori aniqlik va barqarorlik bilan hosil qilishga mo‘ljallangan. Generator chastotasi 0,1 mGts dan 50 MGts gacha, bu uni laboratoriya va sanoat sohalarida keng qo‘llash imkonini beradi.

WW1074‑2 standart signallar shakllarini yaratadi: sinus, meydan, to‘g‘ri to‘lqin, uchburchak, pilo’, shuningdek murakkab signallar: Sin X/X, gauss, eksponensial va shovqin signallari bilan ishlay oladi, shovqin chastotasi diapazoni 25 MGts gacha. Bu qurilma aniq o‘lchovlar, elektron qurilmalarni test qilish va murakkab signallarni modellash uchun ideal.

Har bir kanal 14 bitli DAC bilan jihozlangan bo‘lib, signallarni yuqori aniqlikda hosil qilish va amplituda bo‘yicha aniq o‘lchash imkonini beradi. Chiqish signali darajasi 50 Omlik yukda 10 mV dan 10 V gacha, qurilmani turli elektron tizimlarga moslashtirishga imkon beradi. Xotira hajmi 2 million so‘z, segmentlarga bo‘linib, minimal segment uzunligi 1 μs, bu murakkab ketma-ketliklar yaratishda yuqori vaqt aniqligini taʼminlaydi.

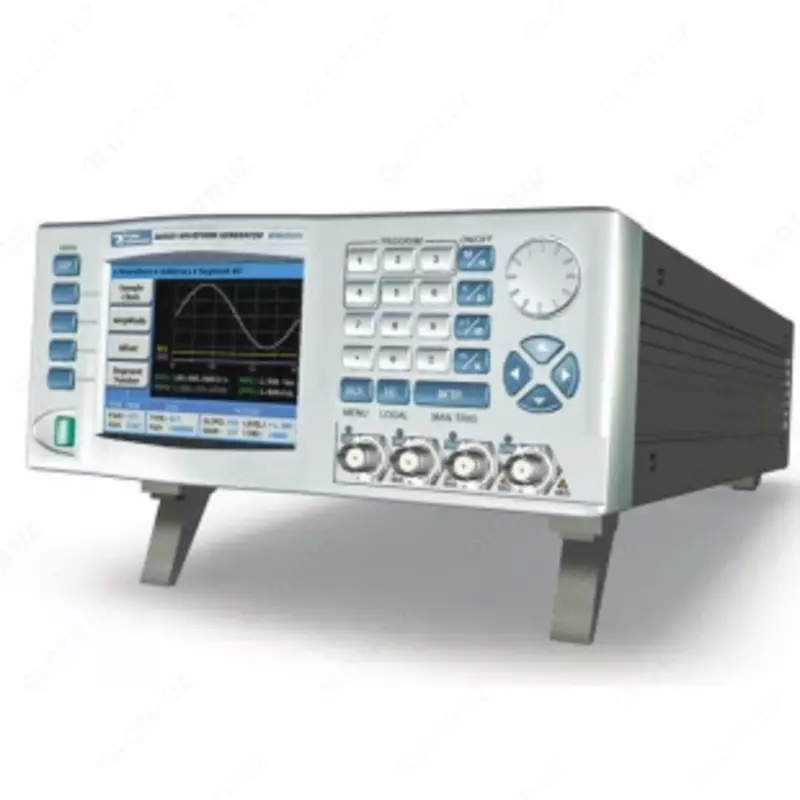

Qurilma old panelida rangli LCD ekran mavjud bo‘lib, har bir kanal parametrlari: shakl, chastota, amplituda, smetka va ish rejimi ko‘rsatiladi. Boshqaruv tugmalar va aylantiruvchi regulyator orqali amalga oshiriladi. Masofadan boshqarish va avtomatlashtirilgan tizimlarga ulanish uchun USB, LAN va GPIB interfeyslari mavjud.

Generator turli modulyatsiya turlarini bajaradi: amplituda (AM), chastota (FM), faza, impulьs (ИМ), FMn va kombinatsiyalangan rejimlar. Chiziqli va logaritmik chastota skanerlash, BURST rejimi, bir nechta qurilmani sinxronlashtirish va ko‘p kanalli ishlash imkoniyati mavjud. Chastota xatosi ±1×10⁻⁶, bu signallar barqarorligini taʼminlaydi.

Qurilma o‘lchamlari 350×88×415 mm, og‘irligi 5 kg, quvvat manbai — 220 V. WW1074‑2 yuqori aniqlik, keng funksionallik va universal ishlash imkoniyatlari bilan laboratoriya ishlari, test va elektron tizimlarni ishlab chiqish uchun ideal.
