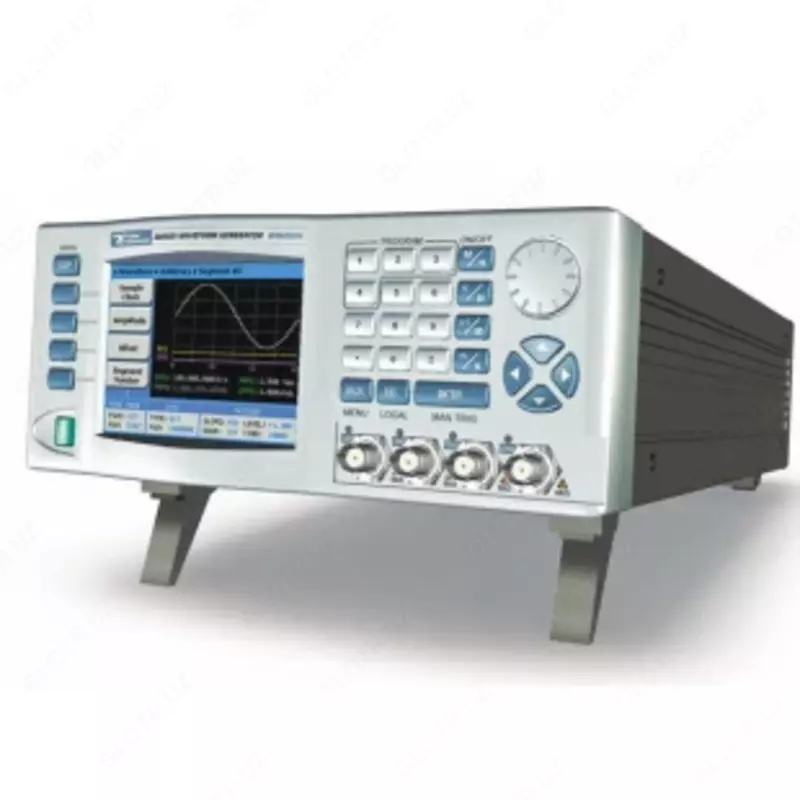

WW1074 - 4 kanalli generator

WW1074 — bu to‘rt kanalga ega professional signal generatori bo‘lib, analog, raqamli va murakkab ixtiyoriy signallarni yuqori aniqlikda yaratishga mo‘ljallangan. Qurilma 0,1 mGts dan 50 MGts gacha chastotada ishlaydi va standart signallar shakllarini yaratadi: sinus, meydan, to‘g‘ri to‘lqin, uchburchak va pilo’. Shuningdek, Sin X/X, gauss, eksponensial va shovqin signallarini hosil qilish mumkin, shovqin chastotasi diapazoni 25 MGts gacha, bu laboratoriya ishlarida va elektron qurilmalarni test qilishda qulay.

Har bir to‘rt kanal 14 bitli DAC bilan jihozlangan, bu signallarni yuqori aniqlikda hosil qilish va amplituda bo‘yicha aniq o‘lchash imkonini beradi. Chiqish signal darajasi 50 Omlik yukda 10 mV dan 10 V gacha, qurilmani turli o‘lchov tizimlariga moslashtiradi. Qurilmaning xotirasi 2 million so‘z, segmentlarga bo‘linadi, bu orqali murakkab ketma-ketliklarni hosil qilish mumkin. Minimal segment uzunligi 1 μs, bu yuqori vaqt aniqligini taʼminlaydi.

Generator old panelda rangli LCD ekran mavjud, unda har bir kanal parametrlari: shakl, chastota, amplituda, smetka va ish rejimi ko‘rsatiladi. Boshqaruv tugmalar va aylantiruvchi regulyator orqali amalga oshiriladi. Masofadan boshqarish va avtomatlashtirilgan tizimlarga ulanish uchun USB, LAN va GPIB interfeyslari mavjud.

Generator turli modulyatsiya turlarini bajaradi: amplituda (AM), chastota (FM), faza, impulьs (ИМ), FMn va kombinatsiyalangan rejimlar. Chiziqli va logaritmik chastota skanerlash, BURST rejimi, bir nechta qurilmani sinxronlashtirish va ko‘p kanalli ishlash imkoniyati mavjud. Chastota xatosi ±1×10⁻⁶, bu signallar barqarorligini taʼminlaydi.

Qurilma o‘lchamlari 350×88×415 mm, og‘irligi 5 kg, quvvat manbai — 220 V. WW1074 yuqori aniqlik, ko‘p funksionallik va keng signallar spektri bilan ishlash imkonini beradi, bu uni laboratoriya ishlari, test va elektron tizimlarni ishlab chiqish uchun ideal qiladi.
