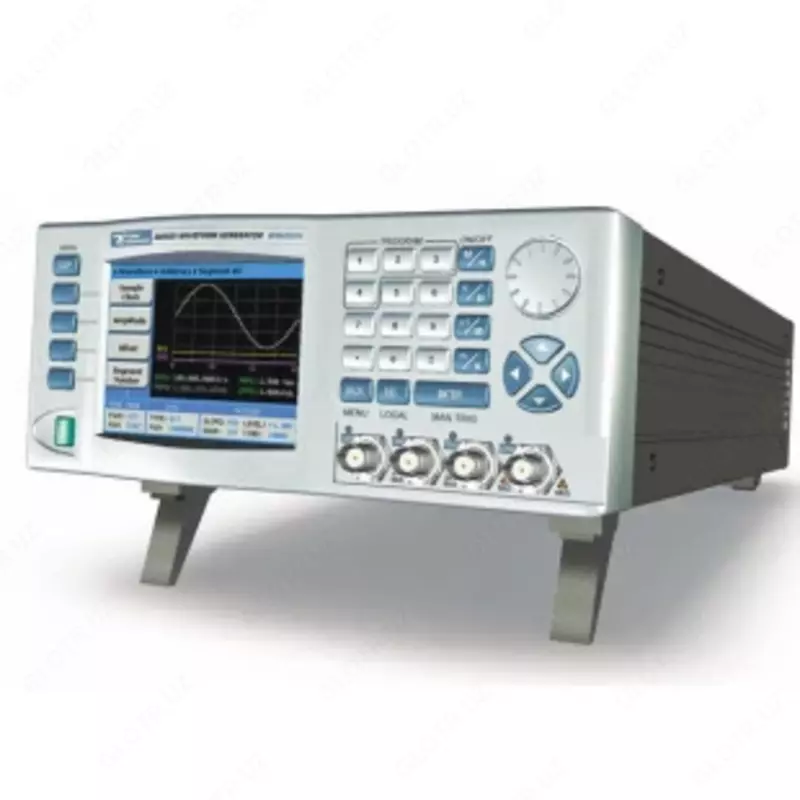

WW1282 - maxsus shakldagi signallar generatori

WW1282 — bu professional signal generatori bo‘lib, analog, raqamli va murakkab ixtiyoriy signallarni yuqori aniqlikda hosil qilishga mo‘ljallangan. Qurilma laboratoriya ishlari, elektron tizimlarni test qilish va ishlab chiqishda qo‘llanadi.

WW1282 ishlash chastotasi 0,1 mGts dan 60 MGts gacha, bu qurilmani turli vazifalar, jumladan standart va murakkab signallarni hosil qilishda keng qo‘llash imkonini beradi. Standart shakllar: sinus, to‘g‘ri to‘lqin, meydan, uchburchak va pilo’. Qurilma shuningdek Sin X/X, gauss, eksponensial va shovqin signallarini yaratish imkonini beradi, bu esa real elektron tizim sharoitlarini modellashda qulay.

Generator ikki mustaqil kanal bilan jihozlangan, har bir kanal 14 bitli DAC orqali signallarni yuqori aniqlikda hosil qiladi. Chiqish signali darajasi 50 Omlik yukda 10 mV dan 10 V gacha, turli o‘lchov tizimlariga moslashadi. Qurilmaning xotirasi 2 million so‘z, segmentlarga bo‘linib, minimal segment uzunligi 1 μs, bu murakkab ketma-ketliklarni aniqlik bilan yaratishga imkon beradi.

Qurilma old panelida rangli LCD ekran mavjud bo‘lib, barcha kanal parametrlari: shakl, chastota, amplituda, smetka va ish rejimi ko‘rsatiladi. Boshqaruv tugmalar va aylantiruvchi regulyator orqali amalga oshiriladi. Masofadan boshqarish va avtomatlashtirilgan tizimlarga ulanish uchun USB, LAN va GPIB interfeyslari mavjud.

Generator turli modulyatsiya turlarini bajaradi: amplituda (AM), chastota (FM), faza, impulьs (ИМ), FMn va kombinatsiyalangan rejimlar. Chiziqli va logaritmik chastota skanerlash, BURST rejimi, bir nechta qurilmani sinxronlashtirish va aniq fazali ko‘p kanalli ishlash imkoniyati mavjud. Chastota xatosi ±1×10⁻⁶, bu signallar barqarorligini taʼminlaydi.

Qurilma o‘lchamlari 212×88×415 mm, og‘irligi 3 kg, quvvat manbai — 220 V. WW1282 yuqori aniqlik, keng funksionallik va universal ishlash imkoniyati bilan laboratoriya ishlari, test va elektron tizimlarni ishlab chiqishda ideal.
