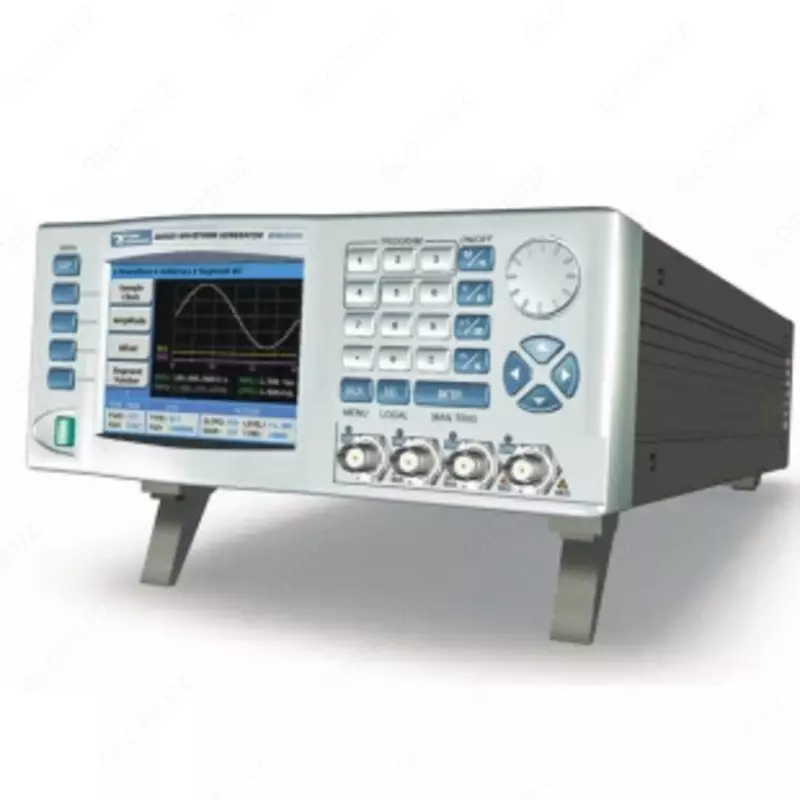

WW2074-1 - generator

WW2074‑1 — bu to‘rt kanalga ega professional signal generatori, analog, raqamli va murakkab ixtiyoriy signallarni yuqori aniqlik va barqarorlik bilan hosil qilishga mo‘ljallangan. Qurilma laboratoriya ishlari, ilmiy-tadqiqot va sanoat sohalarida elektron tizimlarni test qilish va ishlab chiqish uchun keng qo‘llanadi.

WW2074‑1 ishlash chastotasi 0,1 mGts dan 60 MGts gacha, standart shakllar: sinus, to‘g‘ri to‘lqin, meydan, uchburchak va pilo’. Shuningdek, murakkab signallarni yaratish mumkin: Sin X/X, gauss, eksponensial va shovqin signallari, shovqin chastotasi diapazoni 30 MGts gacha, bu elektron qurilmalarni real sharoitlarda modellash imkonini beradi.

Har bir kanal 14 bitli DAC bilan jihozlangan bo‘lib, signallarni yuqori aniqlikda hosil qiladi. Chiqish signali darajasi 50 Omlik yukda 10 mV dan 10 V gacha, turli o‘lchov tizimlariga moslashadi. Xotira hajmi 2 million so‘z, segmentlarga bo‘linib, minimal segment uzunligi 1 μs, bu murakkab ketma-ketliklarni aniqlik bilan yaratishga imkon beradi.

Old panelda rangli LCD ekran mavjud bo‘lib, barcha kanal parametrlari: shakl, chastota, amplituda, smetka va ish rejimi ko‘rsatiladi. Boshqaruv tugmalar va aylantiruvchi regulyator orqali amalga oshiriladi. Masofadan boshqarish va avtomatlashtirilgan tizimlarga ulanish uchun USB, LAN va GPIB interfeyslari mavjud.

Generator turli modulyatsiya turlarini bajaradi: amplituda (AM), chastota (FM), faza, impulьs (ИМ), FMn va kombinatsiyalangan rejimlar. Chiziqli va logaritmik chastota skanerlash, BURST rejimi, bir nechta qurilmani sinxronlashtirish va ko‘p kanalli ishlash imkoniyati mavjud. Chastota xatosi ±1×10⁻⁶, bu signallar barqarorligini taʼminlaydi.

Qurilma o‘lchamlari 350×88×415 mm, og‘irligi 5 kg, quvvat manbai — 220 V. WW2074‑1 yuqori aniqlik, keng funksionallik va universal ishlash imkoniyatlari bilan laboratoriya ishlari, test va elektron tizimlarni ishlab chiqish uchun ideal.
