WW5064-1 - generator

WW5064‑1 — bu to‘rtta kanalga ega professional signal generatori, analog, raqamli va murakkab ixtiyoriy signallarni hosil qilishga mo‘ljallangan. Qurilma laboratoriya ishlari, ilmiy-tadqiqot markazlari, o‘quv muassasalari va sanoat korxonalarida elektron tizimlarni test qilish, o‘lchash va ishlab chiqish uchun ideal.

WW5064‑1 ishlash chastotasi 0,1 mGts dan 60 MGts gacha, bu standart signallar: sinus, to‘g‘ri to‘lqin, meydan, uchburchak va pilo’. Qurilma shuningdek murakkab signallarni yaratadi: Sin X/X, gauss, eksponensial va shovqin signallari, bu elektron tizimlarni real sharoitlarda test qilish imkonini beradi.

Har bir kanal 14 bitli DAC bilan jihozlangan bo‘lib, signallarni yuqori aniqlikda hosil qiladi. Chiqish darajasi 50 Omlik yukda 10 mV dan 10 V gacha, turli o‘lchov tizimlariga moslashadi. Xotira hajmi 2 million so‘z, minimal segment uzunligi 1 μs, bu murakkab ketma-ketliklarni yuqori aniqlik bilan yaratishga imkon beradi.

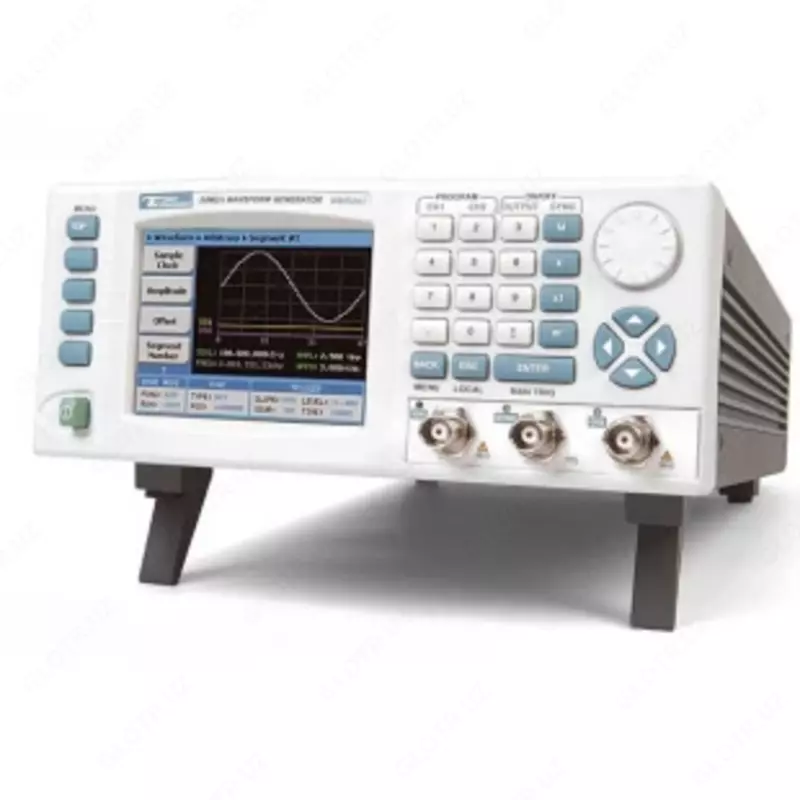

Qurilma old panelida rangli LCD ekran mavjud bo‘lib, barcha to‘rtta kanal parametrlari: shakl, chastota, amplituda, smetka va ish rejimi ko‘rsatiladi. Boshqaruv tugmalar va aylantiruvchi regulyator orqali amalga oshiriladi. Masofadan boshqarish va avtomatlashtirilgan tizimlarga ulanish uchun USB, LAN va GPIB interfeyslari mavjud.

Generator turli modulyatsiya turlarini bajaradi: amplituda (AM), chastota (FM), faza, impulьs (ИМ), FMn va kombinatsiyalangan rejimlar. Chiziqli va logaritmik chastota skanerlash, BURST rejimi, boshqa qurilmalar bilan sinxronlashtirish va ko‘p kanalli ishlash imkoniyati mavjud. Chastota xatosi ±1×10⁻⁶, bu signallar barqarorligini taʼminlaydi.

Qurilma o‘lchamlari 212×88×415 mm, og‘irligi 5 kg, quvvat manbai — 220 V. WW5064‑1 yuqori aniqlik, keng funksionallik va universal ishlash imkoniyatlari bilan laboratoriya ishlari, test va elektron tizimlarni ishlab chiqish uchun ideal.
