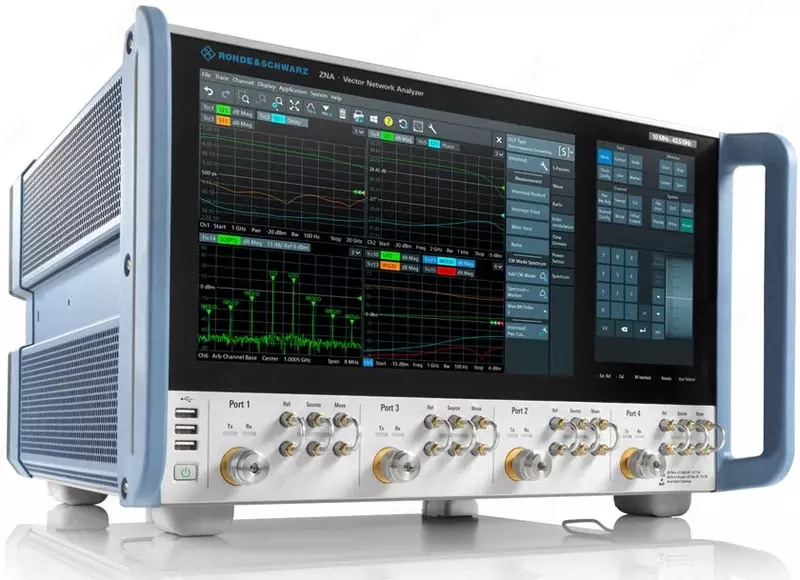

ZNA — векторный анализатор цепей

Kod: P-0895633 Ushbu mahsulot sotuvda mavjud emas

Показать телефон Позвонить Xabar yuborish Xabar yuborish

Tavsifi

Технические характеристики векторного анализатора цепей ZNA:

Параметр		Значение
		ZNA26	ZNA43
Диапазон частот		от 10 МГц до 26,5 ГГц	от 10 МГц до 43,5 ГГц
		ном. от 100 кГц с опцией -B16	ном. от 100 кГц с опцией -B16
Разрешение по частоте	Стандартно	1 Гц
	С опцией ZNA-K19	1 мГц
Количество измерительных портов		2 или 4
Импеданс		50 Ohm
Погрешность установки частоты источника выходного сигнала	Стандартно	+/-1 × 10-6
	С опцией ZNA-B4	+/-1 × 10-7
Количество точек измерений	на трассу	от 1 до 100’001
Полосы фильтров ПЧ	Стандартно	от 1 Гц до 1,5 МГц
	С опцией ZNA-K17	от 1 Гц до 30 МГц
Динамический диапазон (более подробно смотрите спецификацию к приборам)
ZNA26 и ZNA43 (при использовании дополнительных ступенчатых аттенюаторов или прямого доступа к источникам и приемникам)	Стандартно	до 129 дБ (тип. 139 дБ)
	c опцией ZNA-B3x	до 137 дБ (тип. 147 дБ)
	c опцией ZNAxx-B16	до 127 дБ (тип. 137 дБ)
	c опциями -B16,-B2x,-B3n	до 134 дБ (тип. 144 дБ)
ZNA26 и ZNA43 (при использовании прямого доступа к приемникам)	c опцией ZNAxx-B16	до 128 дБ (тип. 136 дБ)
	c опциями -B16,-B2x,-B3n	до 133 дБ (тип. 146 дБ)
Максимально достижимый динамический диапазон (с опциями -B16, -B3x, при конфигурации с обратным ответвителем на приемном порту, при максимальной выходной мощности и полосе ПЧ 1 Гц)		тип. 170 дБ
Время измерения 1 точки	Режим CW, ПЧ 1 МГц	2,2 мкс
Стабильность трассы	от 500 МГц до 20 ГГц	<0,005 дБ (тип 0,002 дБ)
Точность измерения параметра передачи	в диапазоне: от 200 МГц до 10 ГГц	+/-0,04 дБ / +/-0,7	-
	для S21 и S12 от -30дБм до 0 дБм	-	+/-0,04 дБ / +/-0,7
Точность измерения параметра отражения	в диапазоне: от 40 МГц до 10 ГГц	+/-0,12 дБ / +/-0,6	-
	для значений S11 и S22: 0 дБм	-	+/-0,11 дБ / +/-0,8
Диапазон выходной мощности
Без опции ступ. аттенюатора ZNA26-B21…-B24	от 10 МГц до 16 ГГц	от -80 дБм до +15 дБм (тип.+20 дБм)	-
	от 16 ГГц до 20 ГГц	от -80 дБм до +13 дБм (тип.+18 дБм)	-
	от 20 ГГц до 25 ГГц	от -80 дБм до +11 дБм (тип.+15 дБм)	-
	от 25 ГГц до 26,5 ГГц	от -80 дБм до +8 дБм (тип.+11 дБм)	-
Без опции ступ. аттенюатора ZNA43-B21…-B24	от 10 МГц до 16 ГГц	-	от -80 дБм до +15 дБм (тип.+20 дБм)
	от 16 ГГц до 20 ГГц	-	от -80 дБм до +14 дБм (тип.+18 дБм)
	от 20 ГГц до 25 ГГц	-	от -80 дБм до +12 дБм (тип.+15 дБм)
	от 25 ГГц до 30 ГГц	-	от -80 дБм до +9 дБм (тип.+12 дБм)
	от 30 ГГц до 40 ГГц	-	от -80 дБм до +6 дБм (тип.+9 дБм)
С опцией -B21…-B24		от -120 дБм
Максимальный уровень мощности на входе	номинально	+13 дБм
	уровень разрушения	+27 дБм / 30 ВDC
Ступенчатые аттенюаторы источника (опции -B21/ -B22/ -B23/ -B24)
для всех моделей	ослабление	0-70 дБ, шаг 10 дБ
Ступенчатые аттенюаторы приемника (опции -B31/ -B32/ -B33/ -B34)
для всех моделей	ослабление	0-35 дБ, шаг 5 дБ
Встроенные импульсные модуляторы (опции -B41/ -B42/ -B43/ -B44)
для всех моделей	диапазон частот	10 МГц – 26,5/43,5 ГГц
	длительность импульсов	от 100 нс
	период импульсов	от 500 нс до 34 с
	подавление в паузе	до 80 дБ (ном.)
	время нарастания/спада	20 нс (ном.)
Режим анализатора спектра (опция ZNA-K1)
Диапазон частот		от 10 МГц до 26,5 ГГц	от 10 МГц до 43,5 ГГц
Полосы разрешения	по уровню -3 дБ	от 1 Гц до 1,5 МГц
Уровень шума	базовый блок	до -132 дБм
	С опциями -B16 и -B2x	до -142 дБм
Общие характеристики
Интерфейсы		LAN, USB (2.0, 3.0), DVI-D, USER CONTROL
Дисплей (цветной сенсорный)	Основной экран	Диагональ 30,7 см (12,1 дюйма) Разрешение 1280-800, 125 dpi
	Дополнительный экран	Диагональ 17,8 см (7 дюймов) Разрешение 480-800, 125 dpi
Питание		Сеть переменного тока 100-240 В, 50-60 Гц 400 Гц
Потребляемая мощность		2-портовые модели макс. 450 Вт 4-портовые модели макс. 550 Вт
Габаритные размеры (ШхВхГ)		462х285х463 мм
Масса		2-портовые модели 24 кг (30 кг в упаковке) 4-портовые модели 29 кг (35 кг в упаковке)
