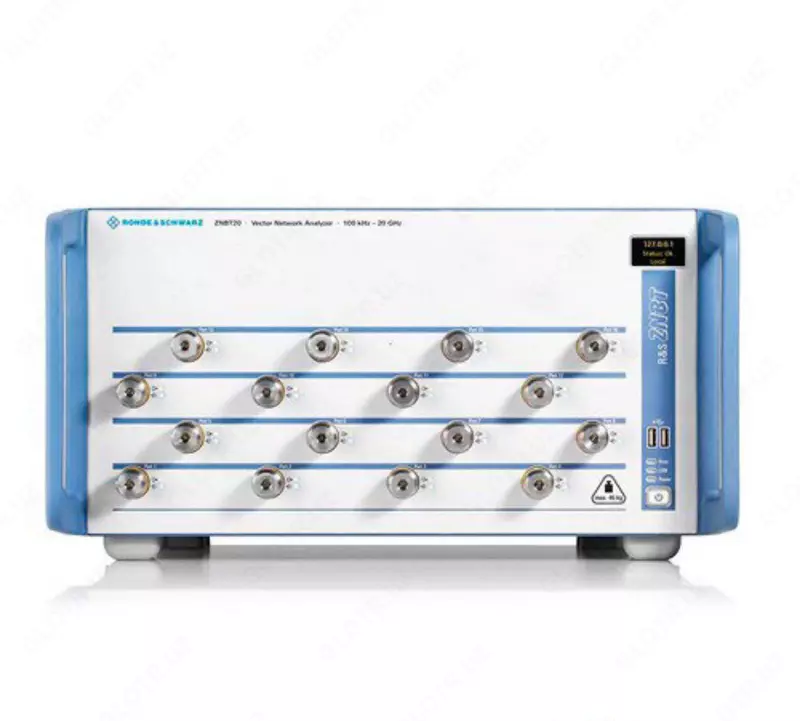

ZNBT20 — векторный анализатор цепей 100 кГц – 20 ГГц

Kod: P-0895635 Ushbu mahsulot sotuvda mavjud emas

Показать телефон Позвонить Xabar yuborish Xabar yuborish

Tavsifi

Особенности векторного анализатора цепей 100 кГц – 20 ГГц ZNBT20:
ZNBT20 - векторный анализатор цепей с количеством портов до 16. Этот новый инструмент может одновременно протестировать несколько испытуемых устройств (ИУ), или измерить одно ИУ, имеющее до 16 портов. Данное решение обеспечивает максимальную производительность с точки зрения скорости измерений, выходной мощности, чувствительности и динамического диапазона, независимо от количества портов.

Особенности векторного анализатора цепей 100 кГц – 20 ГГц ГГц ZNBT20:

Базовый блок имеет 8 портов (апгрейд до 12 или 16 портов);
Частотный диапазон от 100 кГц до 20 ГГц;
Широкий динамический диапазон до 140 дБ;
Малое время развёртки: 6 мс для 201 точки;
Широкий диапазон развёртки по мощности: до 100 дБ;
Полосы ПЧ от 1 Гц до 10 МГц;
Высокая температурная стабильность до 0,01 дБ/°С;
Более чем 100 трасс и каналов;
Простая конфигурация для многопортовых измерений;
Ручные и автоматические методы калибровки оптимизированные для многопортовых приложений;
Совместимость с анализаторами цепей серий R&S ZVx и R&S ZNx;

Технические характеристики векторного анализатора цепей 100 кГц – 20 ГГц ГГц ZNBT20:

Параметр	Значение
Параметр	ZNBT8	ZNBT20
Диапазон частот	9 кГц - 8,5 ГГц	100 кГц – 20 ГГц
Разрешение по частоте	1 Гц (1 мГц с опцией ZNBT-К19)
Стабильность (старение) опорного генератора	+/- 1х 10-6 в год штатно +/- 1х 10-7 в год с опцией ZNBT8-В4
Количество измерительных портов	4 штатно 8 с опц. ZNBT8-B108 12 с опц. ZNBT8-B112 16 с опц. ZNBT8-B116 20 с опц. ZNBT8-B120 24 с опц. ZNBT8-B124	8 штатно 12 с опц. ZNBT20-B112 16 с опц. ZNBT20-B116
Тип измерительных портов	N (розетка)	3,5 мм (вилка)
Импеданс	50 Ω
Динамический диапазон	до 140 дБ (тип) (без опц. ступ. аттенюаторов)	до 130 дБ (тип)
Полосы фильтра ПЧ	от 1 Гц до 1 МГц (до 10 МГц с опцией ZNBT-K17)
Количество точек измерений	от 2 до 100’001 (на трассу)
Время измерения	201 точка, span 200 МГц, полоса фильтра ПЧ 1 МГц, центральная частота 5,1 ГГц
Время измерения	< 2 мс	< 3,5 мс
Время переключения между каналами	< 8 мс (макс. 2’001 точек)
Погрешность измерения коэффициента передачи	< 0,04 дБ или < 0,3° (выше 100 кГц; уровень -40 дБ до +5 дБ)	≤ 0,06 дБ или ≤ 0,4° (выше 100 кГц; уровень -35 дБ до +5 дБ)
Погрешность измерения коэффициента отражения	≤ 0,18 дБ или ≤ 1,2° (100 кГц - 4,5 ГГц; при -3 дБ)	≤ 0,10 дБ или ≤ 0,6° (100 кГц - 10 ГГц; при 0 дБ)
Диапазон выходной мощности	Без опции расширения диапазона мощности B21-B26
	-55 дБм до +13 дБм (тип. +15 дБм)	-30 дБм до +10 дБм (тип. +12 дБм)
	С опцией расширения диапазона мощности B21-B26
	-85 дБм до +13 дБм (тип. +15 дБм)	-60 дБм до +10 дБм (тип. +12 дБм)
Разрешение по мощности	0,01 дБ
Максимальный номинальный уровень входной мощности	+ 13 дБм
Уровень повреждения	+ 27 дБм (или 30 В DC)
Питание	100-240 В, 50-60 Гц и 400 Гц
Потребляемая мощность	4 порта 199 Вт (тип) 8 портов 267 Вт (тип) 12 портов 357 Вт (тип) 16 портов 432 Вт (тип) 20 портов 517 Вт (тип) 24 порта 586 Вт (тип)	8 портов 256 Вт (тип) 12 портов 343 Вт (тип) 16 портов 450 Вт (тип)
Габаритные размеры (Ш-В-Г)	463 мм – 240 мм – 612 мм
Масса	4 порта 22 кг 8 портов 24 кг 12 портов 29 кг 16 портов 31 кг 20 портов 36 кг 24 порта 38 кг	8 портов 27 кг 12 портов 34 кг 16 портов 36 кг
